由于本机使用了副电源作待机电压形成电路，故主电源板输出的保护信号送到主板，主板 CPU 接收到保护信号后，使整机进入待机状态，主电源板上的插座CNl01 没有交流电压输入。

④交流电压输入过压保护。

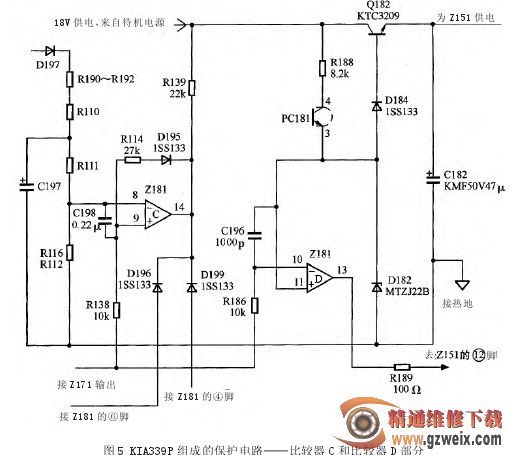

Z181 内的比较器 C 和外围电路构成交流电压输入过压保护电路，具体电路如图 5 所示。

AC 220 V 电压经 D197 整流，R190、R191、R192、R110 限流，C197 滤波后，得到一个随交流输入电压变化的直流电，又经 Rlll、R116、R112 分压后，加到 Z181的⑧脚———内部比较器 C 的负输入端。⑨脚 (内部电压比较器 C 的正输入端)通过 R138 接 Z171 形成的基准2.5 V 电源。正常时，⑧脚电压比⑨脚电压低，14脚输出高电平(18 V)，D196 和 D199 截止，不影响比较器 A和比较器 B 的工作状态。

当交流输入电压过高时，D197 整流、C197 滤波后的电压升高，相应的，经 R190、R191、R192、Rll0、R1ll、R116、R112 分压后，加到 Z181⑧脚的电压变高，当⑧脚电压超过 2.5 V(比⑨脚电压高)时，电压比较器 C 翻转，从14脚输出低电平。该电压分成两路：一路使 D196导通，使 Z181 的⑥脚(电压比较器 B)的负端输入变成低电平，电压比较器 B 翻转，Z181 的①脚变为高电平，光电耦合器 PC141 内部的发光二极管不再发光，经PC141 隔离后，使 PKG4 的20脚(PFC DET)电压变为低电平，内部的 CPU 检测到这一信号，断开 PFC 电路供电；另一路低电平使 D199 导通，经 D199 隔离后，使Z181 的④脚(电压比较器 A)的负端输入变为低电平，比较器 A 翻转，从②脚输出高电平信号，PC191 内部的发光二极管不再发光，光敏三极管等效电阻变大，PKG4的19脚(AC DET)电压变为低电平，内部的 CPU 检测到这一信号，断开后续电路供电，整机进入待机工作状态。由这两路完成了交流电压输入不正常时的电源保护。

⑤PFC 软启动控制电路。

待 机 时 ，PKG4 的18脚为高电平，光电耦合器 PC181 内部的发光二极管不发光，PC181 内部的光敏三极管等效电阻很大，18 V电压通过 R188、PC181 内部的光敏 三 极 管 加 到Z181 的11脚 (电压比较器 D)的正端，而 Z181 的⑩脚通过电阻R186 接 Z171 组成的 2.5 V 基准电源，⑩脚比11脚的电压高，Z181 的13脚(比较器 D)输出低电平，Z181 的13脚与 Z151(L4981A)的12脚经电阻 R189(100 Ω)相连接，Z181 的13脚输出的低电平使 Z151 的12脚为低电平，使电压无法向12脚外的电容 C159 充电，PFC 电路不会进入工作状态。当开机指令发出后，PKG4 的18脚变为低电平，PC181 内部的发光二极管发光，PC181内部的光敏三极管等效电阻变小，18 V 电压通过R188、PC181 内部的光敏三极管、D184 隔离后加到Q182(KTC3209)的 b 极，Q182 导通，Z151 的19脚得到工作电压，同时，Z181 的11脚电压也升高，电压比较器D 翻转，其13脚的电压不再为低电平，Z151 内部向C159 充电，当电压充至 8 V 时，软启动结束，Z151 进入正常工作状态，PFC-OUT 输出 385 V 的工作电压。
