二、电源板故障维修

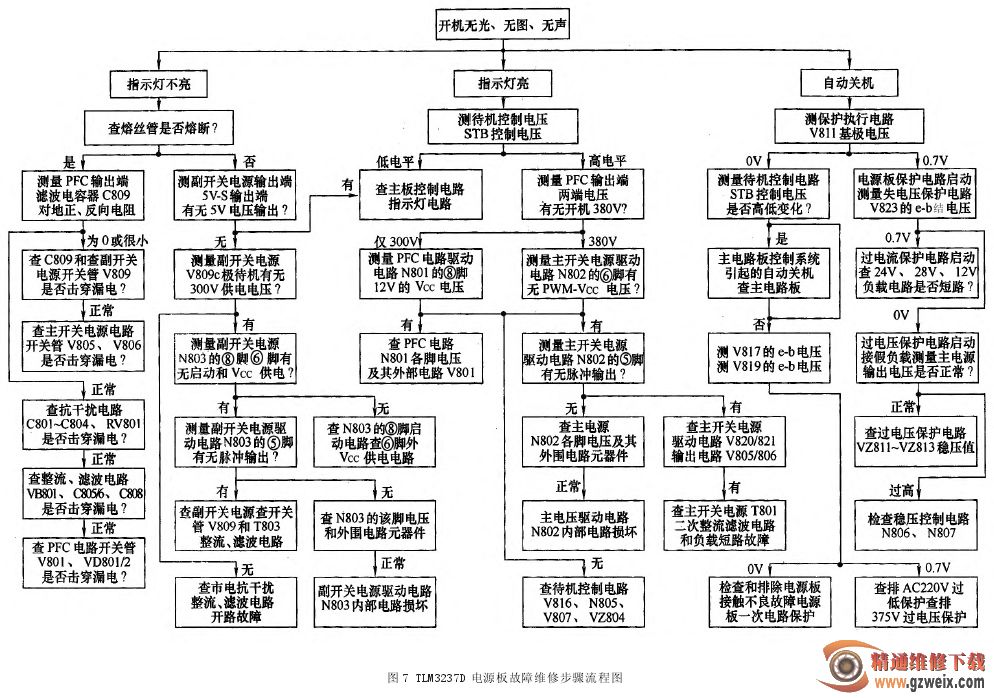

TLM3237D 电源板发生故障，主要引发开机“三无”“、黑屏”故障，可通过观察待机指示灯是否点亮，测量关键的电压，解除保护的方法进行维修。图 7 所示是TLM3237D 电源板故障维修步骤流程图（见下页）。

本机电源板可以从电视上摘下独立维修，维修时只需要把开 / 关机控制电路晶体管 V816 的 c-e极短接，整机就处于开机状态，各路电压均有输出。在维修不是带负载能力差的故障时，本电源可以空载维修。

1.待机指示灯不亮

测量熔丝管 F801 是否熔断，如果已经熔断，说明开关电源存在严重短路故障。主要对以下电路进行检测：一是检测市电输入抗干扰电路 C801、C802、C803、C804 及整流、滤波电路 VB801、C808 是否击穿漏电；二是检查副开关电源开关管 V809 是否击穿，如果击穿，进一步检查 T803 的①～②端绕组并接尖峰吸收元件VD818、R835、C830；三是检查 N803 的②脚外部稳压控制电路的 N804、TL431 是否发生开路故障，造成输出电压过高损坏开关管 V809，检查 N803 的③脚外部过电流检测电路的 R830、R832 是否连带损坏；四是检查PFC 电路开关管 V801 是否击穿，如果击穿检查 N803的①脚外部稳压电路和④脚外部过电流保护电路；五是检查主电源开关管 V805、V806 是否击穿，如果击穿，继续查 N802 的②脚外部稳压控制电路 N806、N807；六是检查 N802 的③脚外部过电流检测电路的R822 是否连带损坏。

如果测量熔丝管 F801 未断，但指示灯不亮，测量副电源无 +5 V 电压输出，主要是副开关电源电路未工作，主要对以下电路进行检测：一是测量 V809 的 D 极有无待机状态 300 V 开机状态 375 V 电压。无 300 V电压检查市电整流、滤波电路；二是测量副开关电源N803 的⑧脚有无启动电压，N803 的⑥脚有无 +12 V 直流电压，⑧脚无启动电压，检查⑧脚外部的 R826、VZ805、VD811；⑥脚无 VCC电压，检查⑥脚外部的“二次”供电电路 C833、VD810、VZ808 等；三是测量 N803 的①脚电压是否正常，如果高于正常值，则是市电欠电压保护电路启动，检查市电电压是否正常，如果正常则检查以 V808 为核心的市电欠电压保护电路；四是测量 N803 的⑤脚有无 PWM 驱动脉冲输出，有驱动脉冲信号输出，检查 N803 的⑤脚外部 R829、V809、R832。如果测量 N803 的⑤脚无 PWM 驱动脉冲输出，检查N803 外围元器件正常，则更换 N803。

2.待机指示灯亮

按摇控“POWER”键，测 V816 的 b 极有无 STB（待机）高电平，如果为高电平，但主开关电源无电压输出，则故障在主开关电源或待机控制电路。一是测量N802 的⑥脚有无 PWM—VCC供电，无 PWM-VCC电压检查，V816、N805、V807 为核心的待机控制电路或模拟晶闸管保护电路；二是如果 N802 的⑥脚有 PWM-VCC供电，则测 N802 的⑤脚有无 PWM（脉冲宽度调制）驱动脉冲，如果有 PWM 驱动脉冲，查 N802 的⑤脚外部以 V820、V821 为核心的驱动控制电路，查以 V805、V806 为核心的功率输出电路。

3.开机后自动关机

如果指示灯亮，开机的瞬间，主开关电源启动，并在主开关电源变压器的“二次”侧有电压输出，几秒钟后主开关电源停止工作，输出电压降到 O V，多为模拟晶闸管保护电路启动所致。

检修时，可在开机的瞬间，测量保护电路的模拟晶闸管 V811 的 b 极电压（该电压正常时为低电平 O V）。如果开机时或发生故障时，V811 的 b 极电压变为高电平 0.7 V 以上，则是以模拟晶闸管为核心的保护电路启动。

由于 V811 的 b 极电压外接三路过电压保护和三路欠电压保护两种保护检测电路，为了确定是哪路检测电路引起的保护，可在自动关机前的瞬间通过测量V823 的发射结 e-b 电压（该电压正常时为 O V），如果为 0.7 V，则是过电流、欠电压保护电路启动，否则是过电压保护电路启动。

如果过电压保护电路的启动，应对可能引起开关电源输出电压升高的稳压控制环路的元器件进行检测。如果是过电流保护电路的启动，可拔掉电源板与负载电路的连接器，将连接器的开 / 关机控制（STB）端接+5 V，模拟开机高电平，再接假负载对开关电源电路进行检修，判断故障在负载还是开关电源板。

确定保护之后，可采解除保护的方法，开机测量开关电源输出电压和负载电流，观察故障现象，确定故障部位。为了防止开关电源输出电压过高，引起负载电路损坏，建议先接假负载测量开关电源输出电压，在输出电压正常时，再连接负载电路。

全部解除模拟晶闸管保护：将模拟晶闸管 V811 的b极对地短路，也可将模拟晶闸管 V810 的 e 极与光电耦合器 N805 的①脚之间的连接断开，解除保护，开机观察故障现象。

逐路解除模拟晶闸管保护：对于 +24 V 过电压保护电路断开 VZ811；+28 V 过电 压 保 护 电 路 断 开VZ81l；+12 V 过电压保护电路断开 VZ813；+24 V 过电流保护电路断开 VD820；+28 V 过电流保护电路断开VD821；+12 V 过电流保护电路断开 VD822。每解除一路保护检测电路，进行“一次”开机实验，如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

解除 AC220 V 欠电压和 375 V 过电压保护：AC220 V欠电压保护电路断开保护电路 V817 的 e 极或断开V817 的 b 极的二极管 VD827；375 V 过电压保护电路将保护电路 V819 的 c 极断开或将 V809 的 b 极对地短路，也可将稳压二极管 VZ814 断开。

注意：上述解除保护后，不可长时间通电，以免引起元器件损坏。

当 PFC 电路发生故障不工作时，造成电源板供电低，带复负载能力差，也会引发自动关机故障，开机时测量 C809 两端电压，两端电压正常为 375 V，如果 PFC电路不工作，C809 两端电压为 300 V。
