一、逆变器板工作原理

1.逆变器电路

(1)逆变器结构

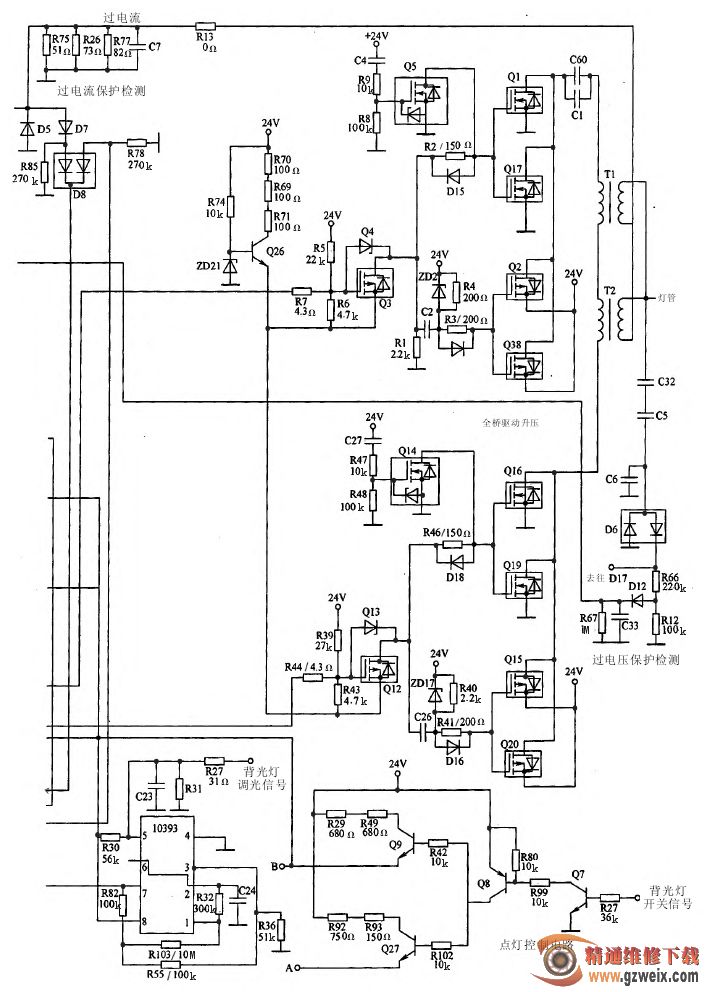

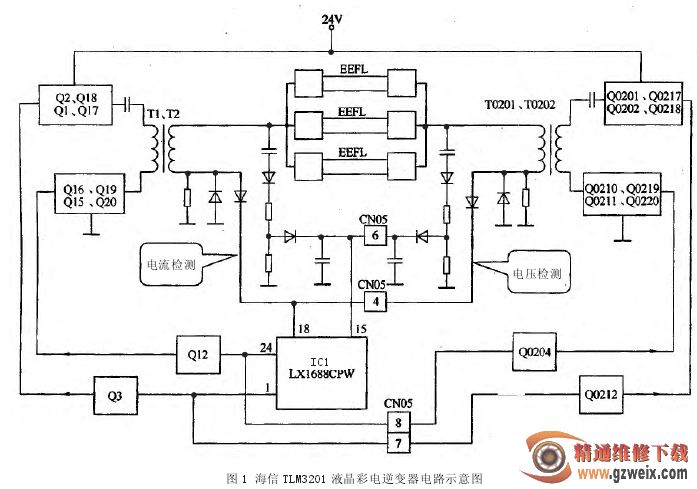

海信 TLM3201 液晶彩电逆变器由主电路板和副升压板两块电路板组成，分布在液晶屏的两侧，两块电路板组合后的工作原理简图如图 1 所示，主电路板电路图如图2所示，包含驱动控制电路ICl(LXl688CPW)和 8 只开关管组成的全桥结构驱动输出的主升压输出电路；副升压板电路图如图 3 所示，也有 8只开关管组成的全桥结构驱动输出副升压输出电路，由主电路板的驱动控制电路通过连接器对副升压板电路进行驱动控制。主、副电路板配合，将 CCFL（冷阴极荧光灯）点亮。

2.启动工作过程

ICl 为振荡激励脉冲形成芯片，①、24脚输出相位相反的激励波形，①脚输出的波形经 Q3 激励管放大后加到 Q1、Q17、Q2、Q18 的 G 极，24脚输出的波形经 Q12激励管放大后，加到 Q16、Q19、Q15、Q20 的 G 极。与此同时，①、24脚输出的激励信号还分别经 CN05 的⑦、⑧脚送到背光灯升压板副板电路的 Q0204、Q0212 的 G 极，经 Q0204、Q0212 放大后，分别加到 Q0201、Q0217、Q0202、Q0218 和 Q0210、Q0219、Q0211、Q0220 的 C 极。相位相反的激励脉冲经输出电路放大和变压器升压变换后，使灯管两端同时加得脉冲高压。

2.保护与检测电路

海信 TLM3201 液晶彩电逆变器主背光灯升压板部分的过电流保护电路、电流检测电路、电压检测电路、背光灯开关控制电路和背光灯调光控制电路如图 2 所示；副背光灯升压板部分电路原理与主背光灯相同，如图 3 所示。

(1)过电流保护

当变压器 T1 或 T2 因某种原因导致“二次”电流增大时，流过并联 R75、R26、R77 三只过流检测电阻上的电流增大，升高的电压经 D7、D8 分压后，由电阻 R50 加到比较器 IC6 的①脚，经内部电路处理后，以高电平形式从④脚送到晶体管 Q24 的 b 极。Q24 饱和导通，其 c极为低电平，促使 IC7、IC8 两个比较器④脚输出电压升高，使 Q31、Q34 导通，Q30 使 Q31 进一步导通，Q33 使Q34 进一步导通。此时 Q31、Q34 的 c 极为低电平，D2导通，ICl 的⑦脚为低电平，使其①、24脚停止输出，背光灯熄灭，起到过电流保护的作用。

（2）电流检测电路

灯管电流取样电阻 R75、R77、R26 在电路中控制着CCFL（冷阴极荧光灯）的管电流大小，改变上述三只电阻值的大小可以调节灯管的工作电流。取样电阻上的电压通过二极管 D7、D8 和电阻 R23 后，反馈到 ICl 的輶訛輥脚（灯管电流反馈端），在集成块内部与参考电压进行比较，然后经过IC118脚外接相位补偿电容进行相位补偿后，送到内部电流比较器进行比较，比较结果送到内部逻辑控制电路。通过逻辑控制电路控制ICl的①、24脚输出信号的占空比，达到控制灯管电流的目的。
