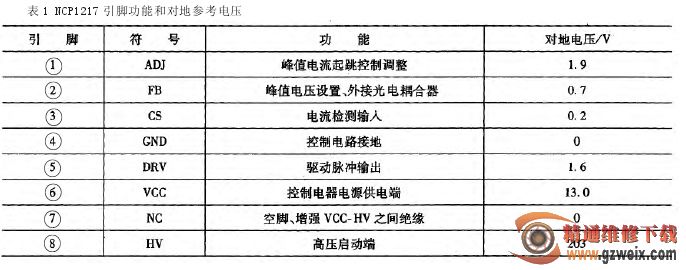

NCP1217其引脚功能和对地参考电压见表1所示。

②采用准谐振工作模式：这款芯片有一个引脚用于检测变压器磁心的复位状态，以防止开关变压器磁饱和。正因为如此，由此芯片构成的开关电源无论在任何时候都不会进入电流连续工作模式。具体工作时，该芯片通过辅助绕组来检测过零电压，只有在开关变压器磁心完全复位(电压低于 50 mV)后，再经过一段时间延迟后，才会输出开关驱动脉冲开启开关管，此时开关管的漏极电压最低(即漏极振铃波形的波谷)。这种控制方式就是常说的准谐振工作模式，既减少了开关损耗，又降低了电磁干扰。

③采用跳跃周期工作方式：在待机状态时，控制器将跳过多个开关周期，即较长时间停止、短时间启动，并同时保持闭环调整，因此既可获得稳定的待机输出电压，还可使待机功耗降到非常低的水平。另外，该类芯片在轻负载时，仍以跳跃周期的方式工作，功耗较小，从而达到高效节能的目的。

④内部具有过电压保护功能。如果光电耦合器或反馈回路异常导致输出电压上升，一旦超过设定阈值，控制器将进入长时间的自锁状态，只有断电后，再接通电源方能重新启动。

（2）启动工作过程

接通电源后，市电 AC220 V 经由 C11、C12、TOA、C21、C22、C01、T01 组成的抑制电路滤除高频干扰，然后再送到 DOA 和 C02 组成的整流、滤波电路，产生约300 V 的直流电压。

由于该单元无源 PFC（功率因素校正）电路对电压没有提升作用，故加到开关管 D 极上的直流电压仍约为 +300 V。+300 V 直流电压，一是经 T02 一次绕组的①～④端加到开关管 Q02 的 D 极，作为 Q02 的工作电压；二是经 R02 加到 IC01 的⑧脚，通过内部的高压恒流源对⑥脚外接电容 C03 充电，充电电流约为 8 mA。当⑥脚电压上升至 12 V 时，IC01 内部脉冲振荡电路启动，产生的振荡脉冲信号经内部驱动电路处理后，从⑤脚输出，加到 Q02 的控制极，Q02 工作于开关状态，在 T02 的各个绕组产生感应电压，开关电源启动工作。

电源启动后，T02 绕组的⑥～③反馈端产生的感应电压，经 R10 限流、D03 整流、C04 滤波后，输出约+13 V 的直流电压，加到 IC01 的⑥脚，取代原启动电压为 IC01 供电，以保证芯片的正常工作。

Q02 饱和导通后，T02 绕组的①～④端储存能量，当 Q02 截止时，在变压器的互感作用下，将存储在绕组①～④端的能量传递到“二次”绕组，然后经对应的整流、滤波电路后输出。T02 的⑨～⑦绕组输出的脉冲电压，经 D06、C19、C24、L03、C14 整流、滤波后，得到 +5 V电压，送往信号处理板；T02 绕组的⑨～11端输出的脉冲电压经由 D08、C18、C23、L04、C09 整流、滤波后，得到约 +12 V 的直流电压，为主电路板和逆变器板供电。

（3）稳压控制电路

该电源的稳压控制主要由三端精密稳压器 IC03(TL431AZ)、光电耦合器 IC02 及取样电阻 R23、R19、R20、R25 等元器件组成，对 IC01 的②脚(FB)电压进行控制。

当输出的 +5 V 或 +12 V 电压升高时，由取样电路分压所得的电压也随之升高，即 IC03 的 R 极电压升高，则 IC03 的 K 极电压下降，即 IC02 的②脚电压下降；同时，升高的 +5 V 电压通过 R18 使 IC02 的①脚电压升高。这样 IC02 的①、②脚间的电压降增大，其内部的发光二极管发光增强，使 IC02 的③、④脚间的光敏晶体管导通程度加深，其 c、e 极间等效电阻减小，则IC01 的反馈与峰值电流设定②脚电压下降，在芯片内部 PWM（脉冲宽度调制）控制器的作用下，IC01 的⑤脚输出的脉宽变窄，则开关电源输出电压下降，从而达到稳压的目的。若输出的 +5 V 和 +12 V 电压下降，其稳压过程与上述相反。

R18 为 IC02 的限流电阻，以保证其最大工作电流小于 10 mA；R24 的作用是给 IC02 的①、②脚加上一个固定偏压，防止 IC02 进入死区；C13、R21 的作用是提高反馈环的响应速度。

2.保护电路

（1）过电流保护电路

IC01 的③脚为电流检测输入端，用于检测 Q02 的工作电流。正常工作时，电流检测电阻 R11 上的电压通过 R05 送至 IC01 的③脚，参与芯片内部的 PWM 控制，这一过程实为电流控制环；当 R11 上的电压超过 1 V时，IC01 进入过电流保护状态，⑤脚无激励脉冲输出，开关电源停止工作。

（2）尖峰脉冲吸收保护

Q02 的漏极与 T02 一次绕组的①～④端并联的R03、C06 及 D01 组成尖峰脉冲吸收电路，吸收 Q02 截止期间所产生的尖脉冲，以防止 Q02 损坏。若彩电不定期损坏 Q02，需检查此电路。

3.市电过电压保护电路

市电电压经 R08、R07、R06 降压后，加到 IC01 的③脚（CS 输入端），当市电电压过高时，加到 IC01 的③脚电压随之上升，与过电流保护一样，⑤脚无激励脉冲输出，开关电源停止工作。

二、电源板故障维修

TC LMST9U19-LP 机芯液晶彩电电源板电路发生故障，主要引发开机“黑屏幕”故障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。

1.熔丝烧断

测量熔丝 F1 或 NTC 限流电阻是否熔断，如果已经熔断，说明开关电源存在严重的短路故障．主要对以下电路进行检测。

（1)检测市电输入和整流、滤波电路：一是检查抗干扰电路的 C01、C21、C22 是否击穿；二是检查整流、滤波电路的 DOA、C02、C25 是否击穿漏电。

（2)检查电源开关管 Q02 是否击穿，如果击穿，进一步检查 T02 一次绕组的①～④端并接尖峰吸收元器件 D01、R3、C06，检查 IC01 的②脚外部稳压控制电路的 IC02、IC03，检查 IC01 的③脚外部过电流检测电路的 R11。

2.熔丝未断

如果测量熔丝 F1 未断，说明开关电源不存在严重的短路故障，主要是开关电源电路未工作．主要对以下电路进行检测。

（1）测量开关电源有无电压输出。如果有 +5 V或+12 V 电压输出，则是输出连接器接触不良或主电路板故障。

（2)如果测量副电源无 +5 V 或 +12 V 电压输出，首先测量市电整流、滤波后输出的 300 V 是否正常，如果无 300 V 电压输出，检查市电整流、滤波电路；如果有 300 V 电压输出，测量副电源 IC01 的⑧脚有无启动电压、IC01 的⑥脚有无 +13 V 直流电压。若⑧脚无启动电压，检查⑧脚外部的 R02；若⑥脚无 VCC电压，检查⑥脚外部的“二次”供电电路 C03、Q01、D05、D03、R10。

（3)用示波器观察 IC01 的⑤脚有无 PWM 驱动脉冲输出，如果有驱动脉冲信号输出，检查 IC01 的⑤脚外部 R09、Q02、R11。如果测量 IC01 的⑤脚无 PWM 驱动脉冲输出，检查 IC01 外部元器件，外部元器件正常时，更换 IC01。



三、逆变器板工作原理

1.逆变器电路

TCL MST9U19-IP 机芯液晶彩电采用的 U1(MP-Sl048)逆变器板电路图如图 3 所示(图见下期)，主要由背光控制电路、全桥并联驱动输出与高压形成电路组成。电源部分输出的 +12 V 电源为逆变器电路供电。开机后，主电路控制系统向背光灯逆变器电路送去ON/OFF（开/关）开启电压和ADJ（调整）亮度控制电压，逆变器电路启动工作，将 +12 V直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的 6 根背光灯。
