东芝 F91SB 机芯适用机型有：东芝 2518KTV、2918KTV、3418KTV 等第一代“火箭炮”系列彩电。

东芝 F2DB 机芯是东芝公司开发的画中画彩电，属于第二代“火箭炮”系列彩电。I2C 总线系统主控电路微处理器采用 CXP80424—165S/146，存储器型号为 UPD6254CX；被控集成电路有：VCJ 信号处理电路 TA8783N、光栅失真校正电路 TA8859P、AV／TV 切换电路 TA8777N、AV 输入的 Y／V 切换电路 TA7347P、音频前置放大电路 TA8776N、彩色瞬态改善电路 TA8814N、黑电平延伸电路 CX20125、行 / 场扫描检测电路 TA75558S、PIP控制电路 LC7441NE、子画面动态存储器 MB81461—12RS、子画面信号源切换电路 TA8777N、子画面解码电路 TA8795F、子画面 RGB 切换电路 AN5862K、QP05的 TA877N 和主、副调谐器 EC436L 等。

东芝 F2DB／P 机芯适用机型有：东芝 2929DH、29-29DE、2929DXH、2929DXE、2929KTP、2929KTV、2929XPM、3-429KTP、3429DXH、3429DXE、3429XPM 等第二代“火箭炮”系列彩电。

东芝公司利用 F3SS 机芯开发了 4∶3 画中画彩电和 16∶9 宽屏幕两种彩电，4∶3 画中画彩电为东芝第三代“火箭炮”和第五代“火箭炮”系列。I2C 总线系统主控电路微处理器采用 CXP85332-120，存储器型号为 CAT24C08P；被控集成电路有：SECAM 色度解码电路 TA8765N、AV／TV 切换电路 TA8851BN、VCJ 信号电路电路 TA8857N、LTl 信号处理电路 TAl200、音频信号处理电路 TA8776N、画中画信号处理电路 LC7442、画中画信号存储电路 UPD6325C、主 / 副调谐器H001、H002 等。

东芝 F3SSR机芯适用机型有：东芝 2539UE、2539UH、2938DE、2938DH、2939UE、2939UH、2939UXE、2939UXH、2-939XP 等第三代“火箭炮”系列彩电和 2979XP、29E7XP、2979UH 等第五代“火箭炮”系列彩电。

东芝公司利用 F3SS 机芯开发的宽屏幕彩电，具有射频画中画功能，I2C 总线系统主控电路微处理器采用CXP85332—120，存储器型号为 CAT24C08P；被控集成电路有：SECAM 色度解码电路 TA8765N、AV／TV 切换电路 TA8851BN、VCJ 信号电路电路 TA8857N、LTI 信号处理电路 TAl200、音频信号处理电路 TA8776N、画中画信号处理电路 LC7442、画中画信号存储电路 UPD6325C、主 / 副调谐器 H001、H002 等。东芝 F3SSR 机芯适用机型有：东芝 28DW4UE、28DW4UH、28DW4UC、28W3DXH、32DW4UE、32DW4UH、32DW4UC 等16∶9 宽屏幕彩电。

上述机芯均采用分离元件组成的自激并联式宽电源电路，可在 90～260 V 交流电压输范围内，保持输出电压稳定不变。在开机状态下，可提供 200 W 以上的功率；在待机状态，巧妙地处于断断续续的工作方式，将输出电压降到开机时的 1／2 左右，维持轻载工作，继续为微处理器控制电路供电。该电源和保护电路的缺点是；电路结构复杂，工作原理特殊，测试维修困难。

该开关电源保护功能齐全，在开关电源的初级电路设有恒流驱动电路、过流保护电路、欠压保护电路；在开关电源的次级电路依托开 /关机电路，设计了可控硅保护电路，具有行过流保护、行过压保护、场过流保护、+B 电压输出过压保护等功能。本文以东芝 S3ES机芯的 2840XH 彩电为例，介绍其电源和保护电路的原理与维修。

上述部分机芯均采用 I2C 总线控制技术，微处理器通过 I2C 总线系统对被控电路进行故障检测。当 I2C 总线系统的被测电路发生故障时，故障信息经过 I2C 总线系统将传给微处理器，微处理器会采取待机保护措施，并可通过屏幕显示故障自检信息，供维修时参考。

一、电源与保护电路工作原理

1.开关电源与初级保护电路

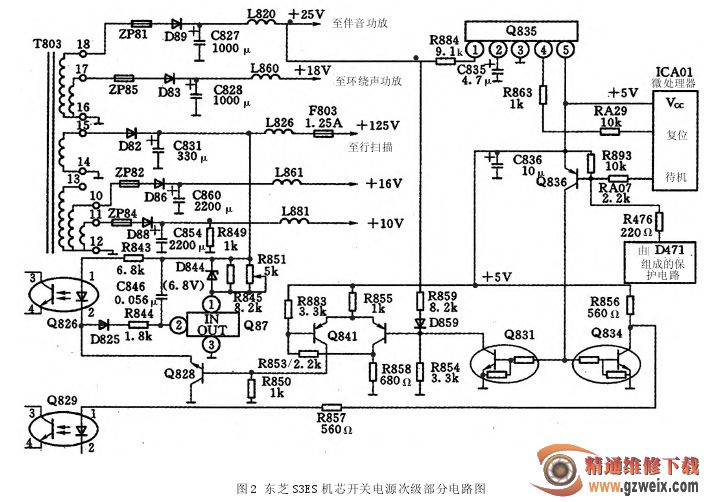

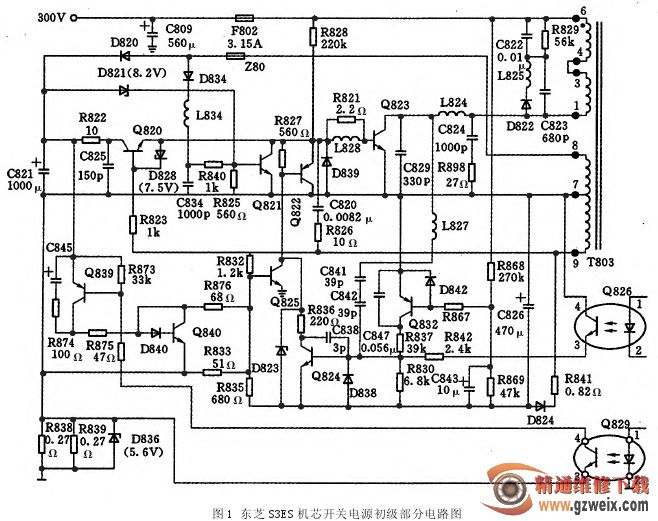

东芝 S3ES 机芯的开关电源设置在主电路板上，东芝“火箭炮”系列机芯的开关电源大多独立设置一块电源板。S3ES 机芯由分立元件组成的自激并联式开关电源初级电路如图 1 所示。开关电源的次级电路如图 2所示。
