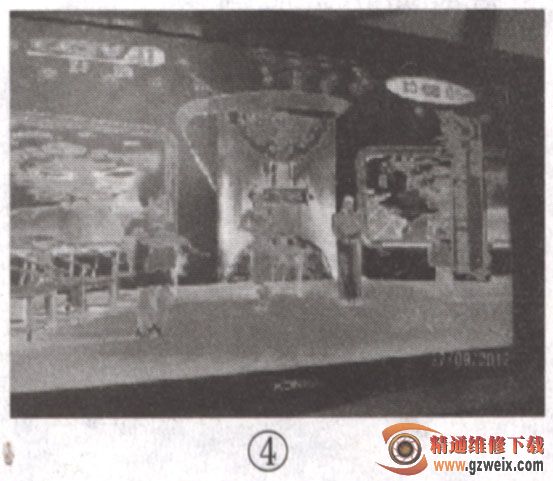

例：逻辑裤型号V315B1-C01，故障现象花屏如图4所示，按遥控器出现的莱单颜色正常。
分析检修：首先观察在出现菜单时颜色并无异常，说明主板送到逻辑板的信号是正常的，仔细观察屏幕图像，画面颜色不对，出现彩色镶边，图像层次不明显，从前面的知识我们知道加在液晶分子上的电压是由图像像素信号电压和伽马校正电压相必加后通过TFT开关加到液晶像素上，控制液晶分子的正确扭曲旋转程度控制屏的透光率再现完美图像的，如果这个电压不正常，加在液晶分子的电压也就不正常，导致液晶分子错误扭曲，再现的图像色彩也就会不正常。
于是重点检测逻辑板的14路伽马电压检测点。由于逻辑板上一般都有一组“GM 1, GM2 , GM3-GMn“，的测试点，这些测试点就是伽马电压由高到低呈非等阶梯状排列。
GM电压生成部分原
