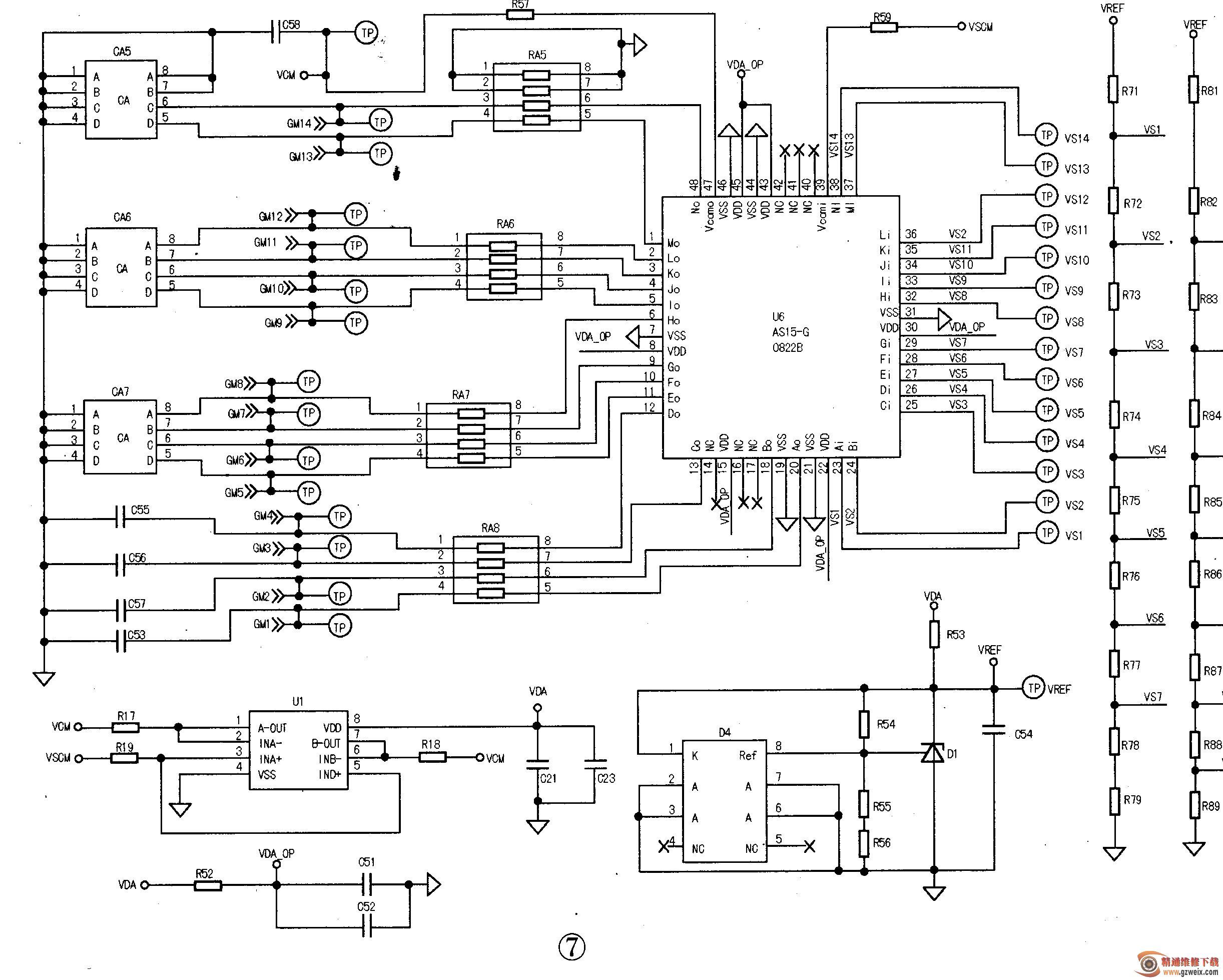

理图如图5所示，逻辑板上的VREF基准电压通过电阻R71-R79及R81-R89组成的两个电阻串，由高到低分出14路伽马电压，为提高其带负载能力，这14路伽马电压被送到U6(AS15-G）内，进行缓冲放大后送到液晶屏。

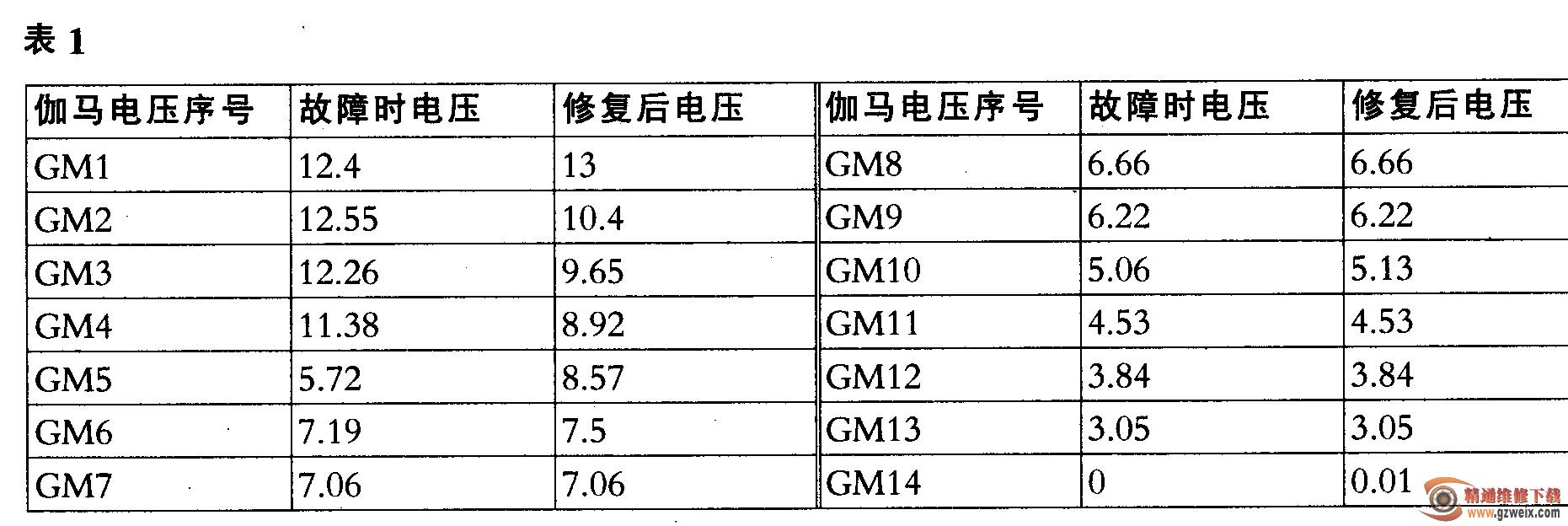

经过对故障板GM检测点的数据实测，并与以往维修时作的正常数据进行了比对，如表1所示。

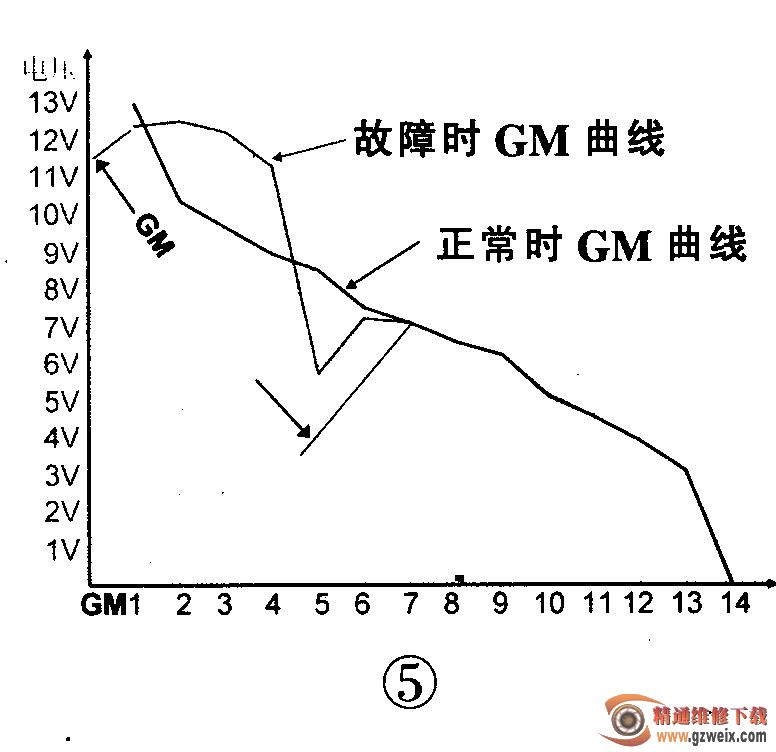

经对数据核对后，明显可见GM1低于GM2, GM5低于GM6，这是不符合伽马校正电压的从高到低成阶梯状排列的规律的，这些电压点所组成的曲线也是不符合近似S形的曲线，于是确定故障点就是伽马芯片出现问题造成GM输出电压不正常，更换伽马芯片AS-15后，图像恢复正常。复测各点伽马均恢复正常，GM各检测点电压也符合排列规律，其校正曲线也正常了。故障点实物如图6所示，故障时和正常时伽马曲线的比较如图7所示。
