浅析液晶电视伽马电压
来源:本站整理  作者:佚名  2013-01-20 18:46:12

一、什么是伽马电压

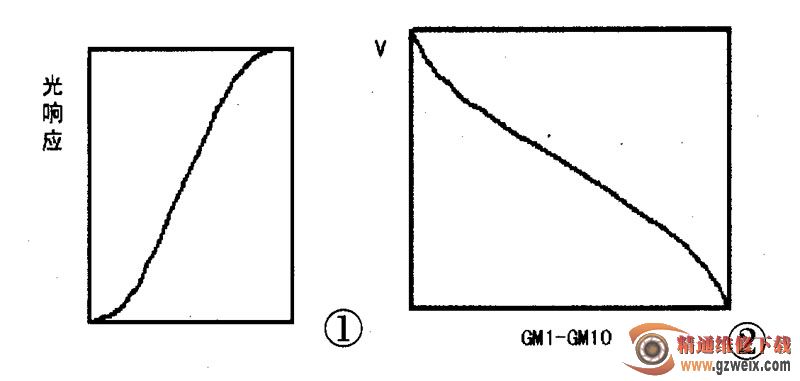

    伽马校正电压对于我们修惯了CRT的师傅都会感到很陌生,是一个新的名词,为什么液晶电视中会有伽马校正电压呢,因为在液晶电视中,加到液晶屏上的图像数据信号电压还是线性变化的,但是液晶的电光特性是非线性,所以我们要调节对液晶所加的外加电压,使其满足液晶显示亮度的线性,即伽马(GAMMA)校正,液晶显示特性曲线如图1所示,液晶伽马校正曲线如图2所示。伽马校正是一个实现图像能够尽可能真实地反映原物体或原图像视觉信息的重要过程。未校正时液晶显示系统的输入输出曲线呈近S形。伽马校正的作用就是通过对逻辑板DA变换电路送出的图像信号进行接近S形的非线性变换,像素电压和伽马校正合成益加,合成后的电压加到液晶屏显示单元,最终使液晶显示系统的输入输出曲线满足实际要求。使液晶屏再现还原出层次分明色彩丰富的图像。

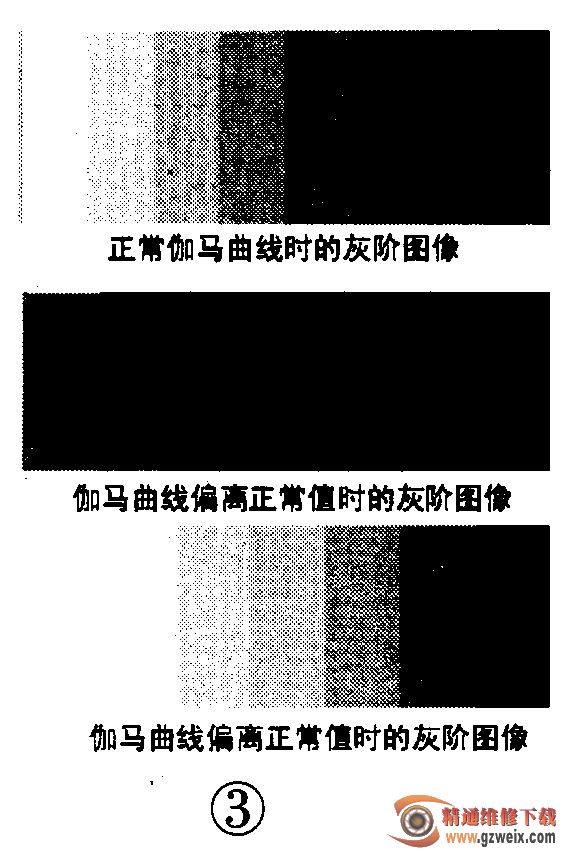

    由图3最上那个灰阶可以看出,按液晶屏的不同选择合适的伽马校正曲线,就能还原出层次分明的图像。选择的曲线和正常曲线偏离,图像就会层次不分明,缺少层次,还原出的图像不清晰,如图3所示的中间和最下一个灰阶图像。



二、伽马电压异常引起的故障检修



    逻辑板上的伽马电压一般以电阻串联分压或者在软件控制下由专用IC产生的伽马电压因负载能力弱并不直接送到液晶屏,为提高其负载能力还要经过伽马缓冲芯片进行电流放大后才送往液晶屏,因其工作在放大状态,电流较大,故为逻辑板故障多发部位。当伽马电压出现问题不正常后,在图像上一般表现为对比度淡、无层次感、白屏或者彩色图像中有色斑、彩色镶边等花屏现象出现。



    本文以逻辑板伽马电压不正常引起的花屏故障来进行此类故障的讲解。



[1] [2] [3]  下一页
