背光灯驱动电路的器件级维修(一)
来源:本站整理  作者:佚名  2013-03-06 07:24:37


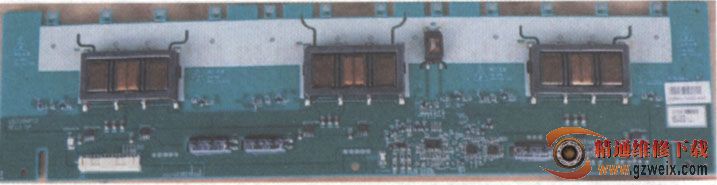

    为什么图2的电路中不设计脉冲放大电路,而在图3的电路中要设计呢?原因是图3中的激励脉冲形成电路专用集成块的工作电压较低(5.0V-14V),内部没有设计激励脉冲放大电路,若将其内部电路输出的激励脉冲直接送往功放输出电路去驱动功放集成块,将不能使功放输出电路正常工作。

    下面再看图4。我们看到整个电路采用了四个集成块,不过细心观察会发现,图4中的电路与图3极为相似,它也在激励脉冲形成电路与功放输出电路之间设计有独立的脉冲放大电路。只不过图3采用的是分离元件,图4采用的是集成电路。



    最后看看图5。可以说图5与图2、图3、图4中的电路结构出现了明显的不同。图5的电路中没有看到输出变压器。为什么?原来LED液晶电视的背光灯采用的是发光二极管,而发光二极管正常稳定发光的必要条件是供电电路提供稳定不变的直流电压,因此,LED液晶电视中的背光灯驱动电路实际上输出的是非常稳定的直流电压。不过电路中的激励脉冲形成电路仍然是不可少的。只是在LED液晶电视的背光灯驱动电路中,不再将电路中的大功率MOs管称为“功放输出管”,而是称之为“开关管”。
