当PFC电路由于稳压环路失控造成PFC输出电压异常升高时，经R222, R223, R225, R226, R227和R228分压后的电压升高，加到U971的⑦脚电压也跟着升高，而加到U971⑥脚的电压是基准2.5V电压供给的，所以⑥脚电压不变。当“＋”端电压高于“一”端时，①脚为高电平。该高电平影响两路电路状态：一路经R132直接加到三极管Q120的基极，使Q120截止，PC110和Q112截止，受控18V电压无输出，整机回到待机状态；另一路经D128加到光耦PC114的初级，使PC114导通，此时5VSB电压经 R184,PC114内部的光敏三极管和R185到地，在R185上形成一个高电平的THEM-DET信号，经R182,D183隔离后加到Q162的基极，见图13。

    Q162和Q161组成模拟可控硅电路。高电平的THEM-DET信号加到Q162的基极后，Q162,Q161导通，Q161集电极输出高电平，使Q162锁定在饱和状态，集电极锁定为低电平状态，Q178的控制极也变为低电平，Q178,PC110,Q112截止，没有电压输出，使功率因数校正电路控制集成电路U201及后续工作电路失去供电电压，整机回到待机状态。

    4．过热保护电路

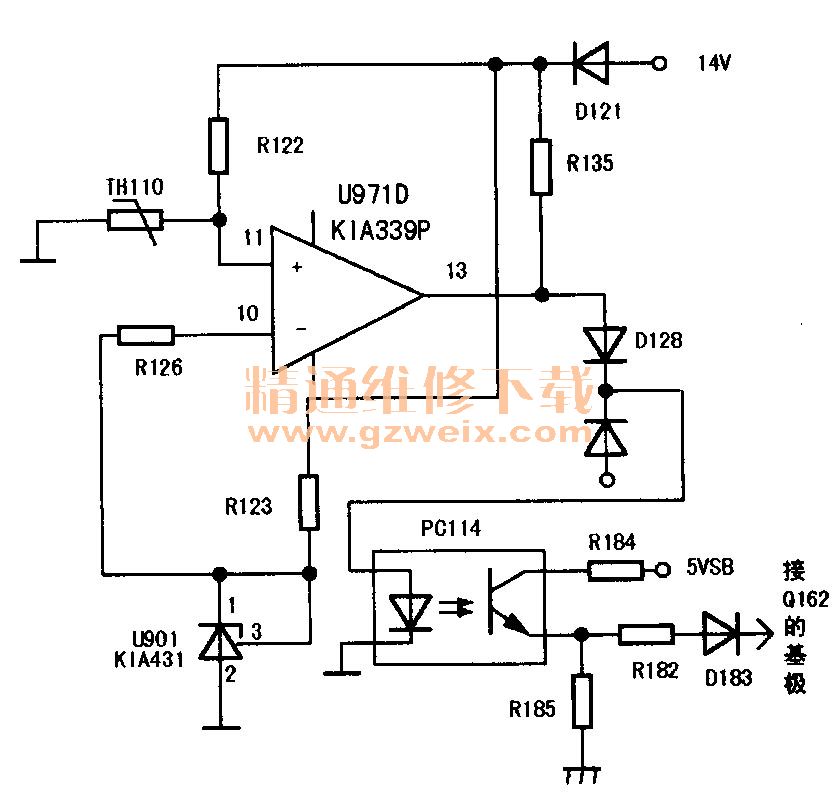

    过热保护电路主要由U971（KIA339P）内部的比较器D, U901(KIA431)及外围元器件组成，见图14。

    正常工作时，热敏电阻TH110的阻值较小。14V电压经D121隔离，R122和TH110分压后加到U971的⑧脚（比较器D的正相输入端，电压较低，实测电压为0.2V），同时U901与外围元器件组成的2.5V基准电压通过R126加到U971的⑩脚（比较器D的反相输入端，实测电压为2.47V）。

    当电源板过热时，散热片的温度也会跟着升高，TH110的阻值逐渐变大，R122和TH110分压后加到U97111脚的电压逐渐升高，而加到U971的⑥脚电压是基准2.5V电压供给的，所以⑩脚电压不会改变。当“＋”端电压高于“一”端时，U971的13脚为高电平。PC114导通，5VSB电压经R184,PC114内部的光敏三极管和R185后，在R185上形成一个高电平的THEM-DET信号，经R182,D183隔离后加到Q162的基极，Q162, Q161导通，Q178,PC110,Q112截止，没有电压输出，功率因数校正电路控制集成电路U201及后续工作电路失去供电电压，整机回到待机状态。

    5. 12V输出控制电路

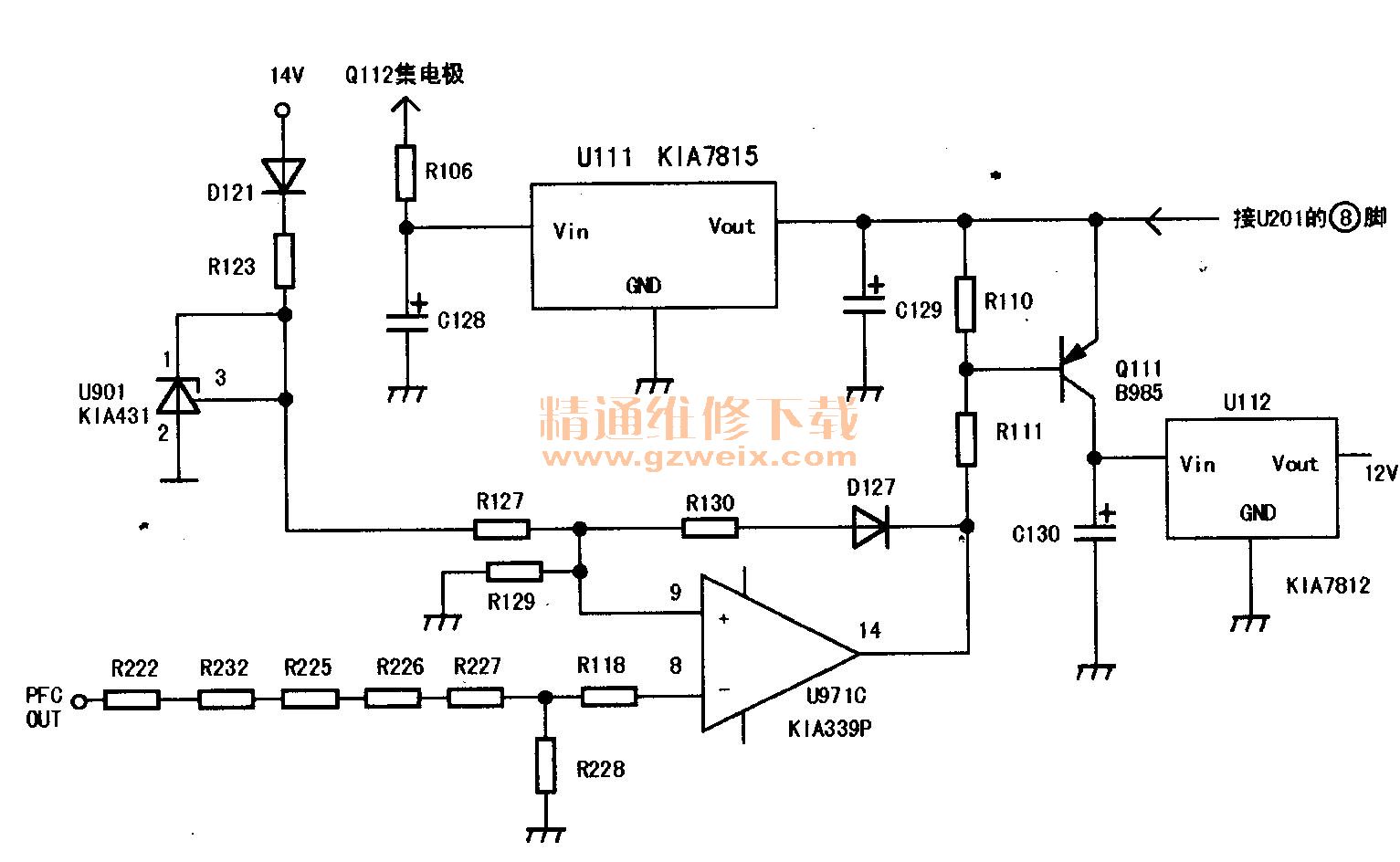

    12V输出控制电路主要由U971（KIA339P）内部的比较器C , U901(KIA431)及外围元器件组成，见图15。

    当功率因数校正电路工作正常后，输出约395V的直流电压PFC OUT，该电压经R,222, P,223, R225,R226 , R227和8228分压后，再经R118限流加到U971的⑧脚（比较器C的反相输入端）；同时，U901及外围元器件产生的2.5V基准电压经R127和R129分压后，加到U971的⑨脚（比较器C的正相输入端）。正常时，14脚为低电平。U111输出的15V电压经Q111加到U112（KIA7812）的电压输入端，经U112稳压后，输出12V电压，给VA电压形成控制集成电路U520供电。

    当某种原因造成功率因数校正电路输出电压过低或功率因数校正电路没有工作时，PFC OUT电压降低，加到U971的⑧脚电压也跟着降低。当U971的⑧脚电压低于⑨脚电压时，比较器C翻转，14脚变为高电平，Q111截止，U112没有12V电压输出。通过该电路可以看出，只有保证功率因数校正电路工作后，才能输出12V电压，从而保证电源工作时序，确保电路工作正常。
