4．高压输出电路

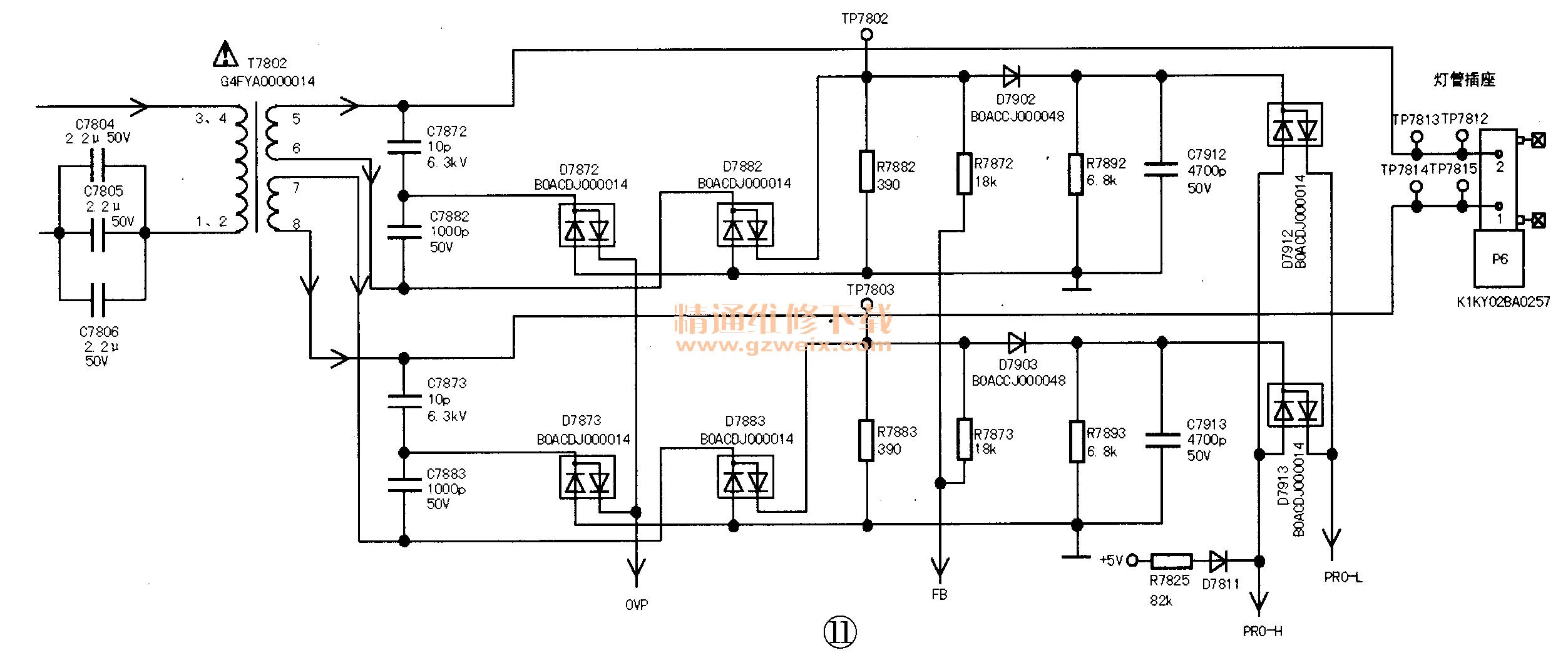

    本机共用4个高压变压器，每个变压器的结构完全相同。各驱动一个灯管发光，LCD屏内共有4个灯管。现以其中一个为例进行说明。相关电路结构见图11。

    从图中可以看出，每个高压变压器初级下端串联有3只并联的电容，由此构成变压器初级与电容的串联谐振电路，组成“LLC谐振电路”（该电路具有功损最小的特点，开关管零电压时开启，零电流时关断）。

    4个大功率管组成的全桥推挽输出加到4个并联的高压变压器上。为了提高变压器次级的耐高压强度，次级绕组采用两个独立的绕组构成。图中变压器的①、②脚与③、④脚间是初级绕组，因为初级绕组电压低，不需要分段绕制。两个次级绕组中，⑤和⑥脚间是第一个次级绕组称为上绕组，⑦和⑧脚间是第二个次级绕组称为下绕组。把这两个次级绕组串联起来叠加形成很高的高压输出。⑤脚连接灯管的上端，⑧脚连接灯管的下端。

    图中的T7802变压器有两个次级绕组，全机4个变压器共有8个这样的次级绕组。每个次级绕组设有一套过压取样电路，一个变压器的2个次级则有两套过压取样电路，全机共有4个变压器8个过压取样电路。T7802变压器⑤～⑥脚间的次级绕组外接有C7872,C7882分压取样电容。C7872是一个耐压为6.3kV、容量为10pF的高压电容（类似这样的电容本机逆变电路共有8个），两个电容中点分得的交流电压经过D7872内右边的二极管作为过压保护取样电压OVP输出（类似这样的OVP取样电路在本机的逆变电路中共有8个）,8路OVP输出屯压并联。T7802变压器⑦～⑧脚绕组输出的高压，外接有C7873, C7883分压电容，分得的OVP取样电压经D7873内右边的二极管输出与其他7路OVP合并成一路，加到IC7800的OVP输入端17脚。当有灯管老化或开路不能点亮时，变压器的次级相当于开路，次级电压会很高，OVP检测电路输出的电压会升高到大于3V，加到IC7800的17脚，启动IC内的过压保护功能。

    灯管电流取样FB电路：本机共有4个高压变压器，每个变压器有两个次级绕组，每个次级绕组有一套FB取样电路，因此本机的逆变电路共有8套FB取样电路。以T7802为例，变压器次级绕组的电流就是流过灯管的电流，在灯管没有点亮之前灯管的内阻很大，为了点亮灯管；要求逆变器输出很高的交流高压加在灯管两端；在灯管点亮之后内阻变得小很多，此时要求逆变器输出较低的交流电压加在灯管两端。流过灯管的电流有一个最佳值，称为灯管的“额定电流”。在额定电流上，灯管发光强，效率最高。如果灯管电流比额定值大，灯管的寿命会缩短；如果灯管电流比额定值小，灯管的亮度就会偏低甚至不能启辉。但灯管的内阻受环境温度影响很大，夏天温度高时内阻小，灯管电流易偏大缩短灯管寿命。在刚开机时机内温度低，灯管内阻大灯管电流易偏小，开机时间长后机内温度升高，灯管的内阻变小灯管电流易偏大。所有这些因素，都会造成灯管的电流在工作中会偏离额定值，对灯管不利，为此要求灯管的逆变器对灯管电流要有稳定功能，故有些文章也把灯管的逆变器称为“镇流器”。也就是说，要求逆变电路的输出电流是稳定不变的，不受环镜温度、机内的温度影响。所以说：逆变电路是一个恒流电源。为此，对逆变器输出电压的高低没有要求，但要求输出的电流要稳定不变。这与我们大量接触的稳压电源电路是截然相反的，常见的稳压电源要求输出电压值是稳定不变的，但电流是可变的。

    灯管的电流就是流过变压器次级绕组的电流。图中以变压器T7802为例，变压器⑤～⑥脚间次级绕组的电流流过D7882内右边的二极管，经R7882到地，在R7882上产生压降，作为灯管电流的取样电压FB，经R7872后与其他7路灯管电流取样电压合并成一路，加到IC7800的FB输入端15脚。当灯管的电流增大时，次级绕组的电流也增大，FB电压随之升高，加到IC7800的15脚，通过内部电路的控制使开关管的导通时间变窄，从而防止灯管电流的增大。

    输出电路中还设计有灯过流检测差动保护电路。
    由于变压器有两个次级绕组，所以有两套差动保护检测电路。与上绕组⑤～⑥相连的D7882同时用于灯管电流检测和差动保护检测。D7882的输出经过D7902加到D7912内两个串联二极管的中点，左端的二极管正极经D7811接5V基准电压，因此D7912内串联的两个二极管同时导通，电流从右侧的二极管负极流出，D7912的串联中点可分得1.2V电压。在D7912内左侧二极管的正极分得的1.8V电压将作为PRO-H高端检测的保护电压；右侧二极管负极输出的0.6V电压将作为PRO -L低端检测保护电压。PRO -H电压加到IC7800的19脚。在输出电路中，PRO -L电压加到IC7800的20脚。19脚内有两个比较器，下面比较器的正相输入端接的是1V的固定电压，正常工作时19脚电压大于1.8V，因此比较器输出低电平，保护电路不启动，电路正常工作。当灯管过流时，D7882输出的FB电压升高，经D7902后加到D7912的中点，D7912内右侧二极管导通，使右侧二极管负极输出的PRO-L升高。如果灯管电流很大，PRO-L端的电压会超过PRO-H端电压，此时20脚内部的比较器输出端会跳变到高电平，触发IC内的保护电路启动。

    逆变电路有4个变压器，每个变压器有2个次级绕组，因此共有8个相同的差动保护检测电路。8个差动检测电路的输出合并成一路加到IC7800的19、和20脚。当变压器次级绕组有匝间短路时，次级绕组的电流就会增大，D7882, D7883检出的FB电压会升高，经过D7902和D7903输出的电压升高，该电压分别加到差动检测D7912内两个二极管、D7913内两个二极管的串联点，使PRO-L电压升高，通过IC7800的19、20脚内部电路，引起IC内部的差动保护电路启动。

    逆变电路中故障率最高的是4个变压器，因为次级绕组的电压太高容易出现绕组局部匝间短路。我们可以通过对比测量每个变压器次级绕组的阻值，来发现损坏的变压器。测量时要用数字表测量，读数精确度高。当然，也可以通过观察变压器次级绕组线包的外包装层颜色来判断。正常的颜色是纯白色的，如果发黄或发黑，则已经损坏。
