二、典型故障检修思路
    1．不开机
    不开机，是指开通电源开关，按下开／待机键后待机指示灯不能改变颜色（比如本机芯应由红色变为绿色），机器声、光全无。本机芯的开机过程是：开通电源开关，开关电源中的待机电源首先工作，并产生＋3.3Ves STB待机电压。此电压将作为指示灯电路、遥控电路、键盘电路、复位电路、按键板上的单片机U1（MSP430F2111 ）及电源管理芯片U001（WT6702F）等相关电路的工作电源，并使它们进入工作状态。这时，若按下开／待机键（假定彩电此前是用遥控器开／待机健关的机），按键板上的U1接收到开机指令从U1的15脚输出低电平开机信号→控制管Q4截止（相关电路参见后面检修实例1的图8 ） →c极输出高电平→U001的18脚高电平，这时U001⑤脚输出高电平，使待机指示灯由红色变为绿色。与此同时，一方面12脚输出低电平→Q801截止→插座P801的⑩脚为高电平→开关电源中的主电源工作→P801①、②、④脚有＋24V电压输出，经各类DC-DC转换形成控制系统所需电压，主控芯片U212内嵌CPU的时钟电路、复位电路也将得电工作，另一方面遥控信号输入U001的17脚输出低电平同时也接入主控芯片U212的250脚得到低电平开机信号→⑨脚输出ON PBACK高电平背光灯点亮信号、妙脚输出ON PANEL高电平显示屏供电信号、亮度控制端⑩脚输出显示屏出厂时设置的初始ADJ PWM2亮度信号。显示屏点亮、并出现“TCL王牌”字符，全过程历时约10S。若上述开机过程因故障受阻，主控芯片U212上述控制将输出与开机相反的电平，主电源停止工作，红色待机指示灯重新点亮。因此，在确认待机电源正常但不开机故障时，检修可按图5所示的流程图进行。

    2．无图像
    无图像，是指各种信号源均无显示，但伴音正常，显示屏为黑屏或灰屏或彩色条纹（俗称“花屏”）。由于各通道图像信号的数字化处理基本上都是在主控芯片U212内进行完成的，因此检修白屏或花屏或黑屏无图像可按图6所示的流程图进行。若是某个信号源无图像，应重点检查主控芯片U212该信号输入端，有无这个信号源的信号波形。若没有，应检查该信号源输入电路；若有信号波形，说明U212内部的信号切换开关或负责该信号处理的相关电路有故障。可尝试升级软件（可到厂家维修部或厂家技术网上下载），若无效，可考虑更换主控芯片U212或数字板。
    3．无声音

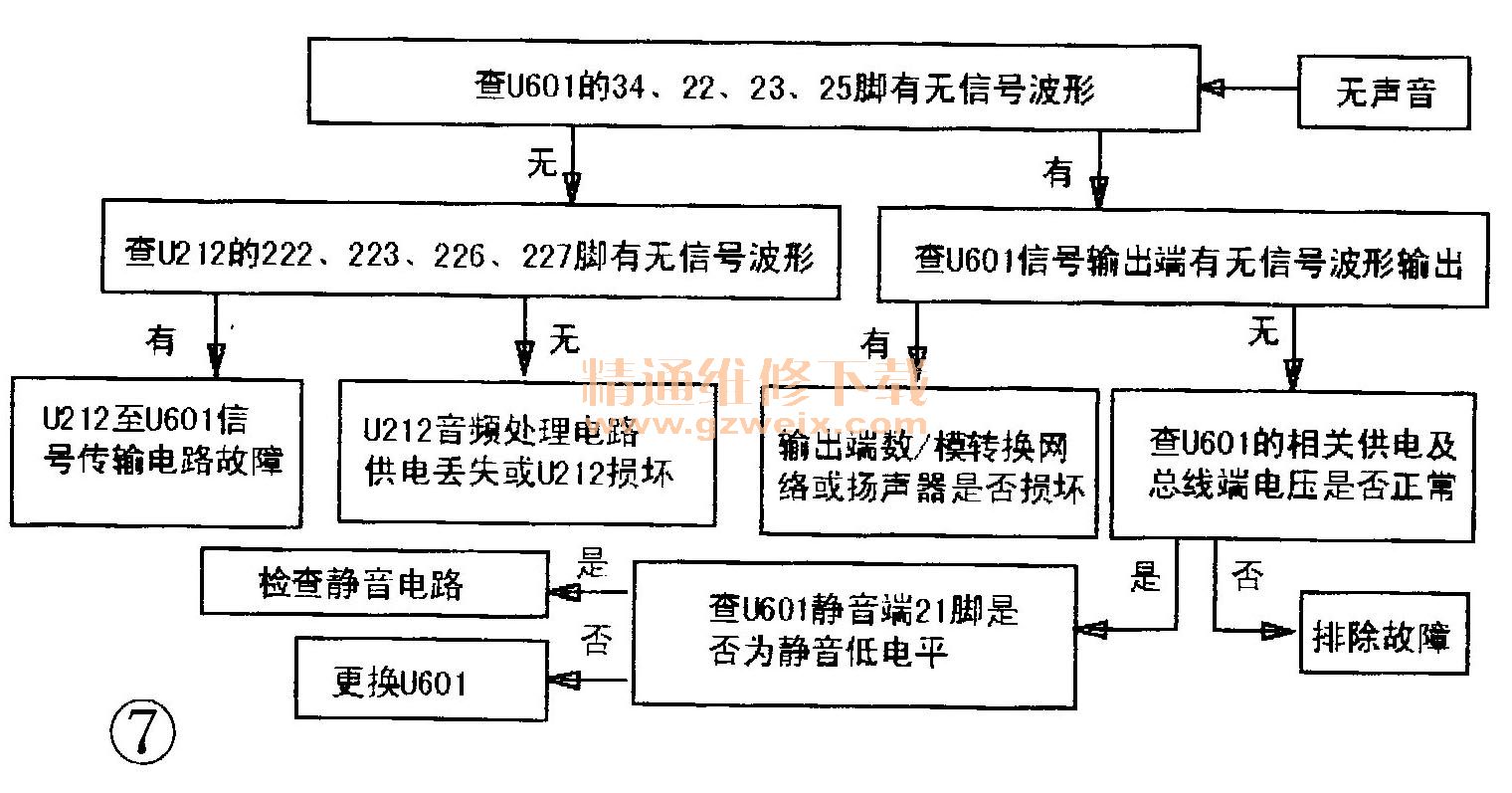

    如果是所有信号源都无声音，可按图7流程图来进行检修。为帮助读者检修静音电路故障，下面介绍本机芯开、关机时自动消除“璞”声及观看时人为静音工作原理（参见图4）。

    开机时，+12V电压经8641、 D601、 D602给电容C611充电→控制管Q600 （BT3906 ）e极电压升高→当Q600的b-e结正偏电压大于0.75V时→Q600导通→控制管Q601 （BT3904 ）c极高电平→Q601导通→功放块U601静音控制端③脚低电平，实现开机时静音。随后，由于电容C651已充电完毕，故Q600的b极电位高于e极电位→Q600截止→Q601的b极重为低电平→Q601截止→U601的③脚恢复高电平一静音解除，保证观看过程声音正常。关机时，C651存储的电荷通过D600、12V电源端对地放电→Q600的b极电位低于e极电位0.75V时→Q600再次导通。Q601随之导通。U601的21脚低电平。实现关机时静音。当观看者按下遥控器静音键时，主控芯片U212的114脚输出高电平，经R654使Q602导通，经R655使U601的21脚低电平，实现人为静音。为避免开、关机时带来的冲击导致EEPROM存储器中所存数据丢失，在开、关机时通过D603给EEPROM存储器U204写保护端⑦脚送去一个高电平，以保护所存数据。如果只是某一信号源无声，可检查该信号源的输入电路，如果没有问题，可能是主控芯片U212内部的信号选择开关电路或该信号源的相关处理电路存在故障。可考虑更换U212或更换数字板来排除故障。
