三、故障检修实例
    例1：一台L32P10BE型液晶彩电，不能开机。

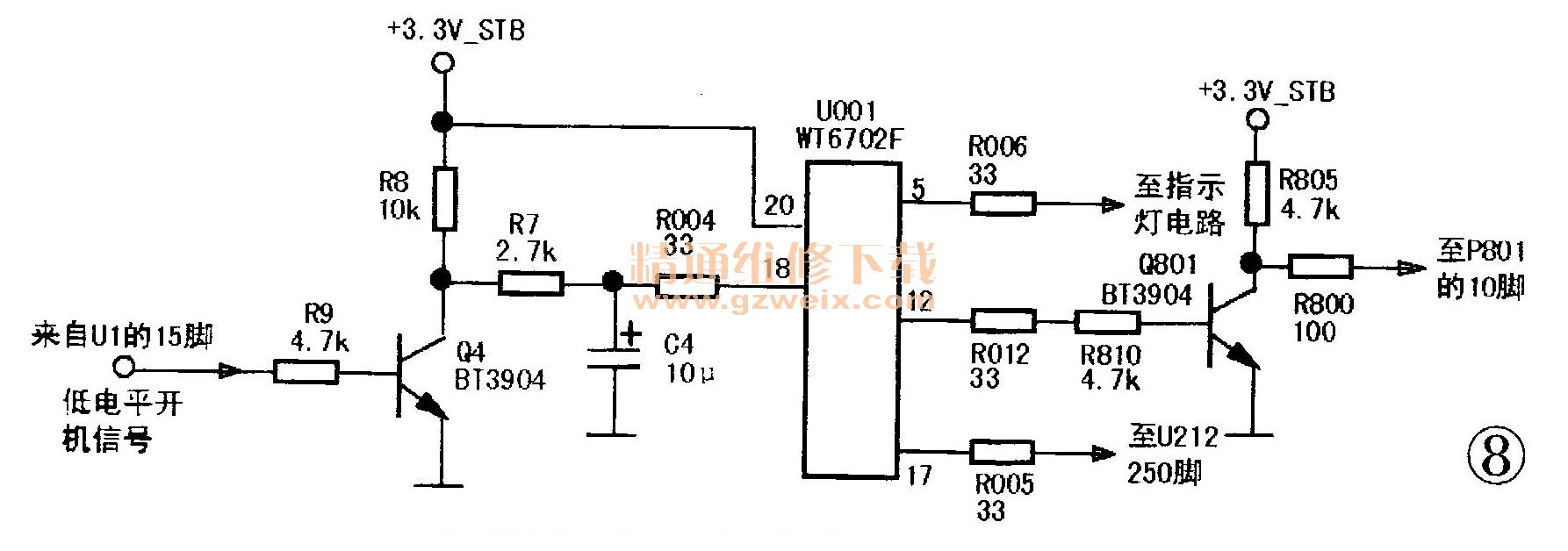

    经查，主板上插座P801① 、② 、③脚上无＋24V电压，但⑧脚＋3.3V STY待机电压正常。再查12脚无高电平指令（约2.5V）。该指令来自单片机U1的15脚，开机时U1 15脚输出低电平→Q4截止（见图8 ） →c极为高电平→U001的18脚高电平→U001的⑩脚输出低电平→Q801截止→P801的12脚获得约＋2.5V高电平主电源工作指令。经查，U1的15脚已输出低电平开机信号，U001的12脚已输出约0.2V电源低电平工作指令，但P801的12脚却为约0V低电平，显然，故障应为Q801的c、e极间击穿或Q801的c极负载电阻R805开路。最后发现R805的一脚焊点存在虚焊，重焊后试机，P801的12脚电平恢复正常，故障排除。

    例2：一台L42V 10FBE型液晶彩电，无图像（花屏）。
    该机无论是在TV状态还是在AV等其他状态，图像均为彩色条纹（即花屏）。由前述可知，出现无图像（花屏）的原因比较多，考虑本机先前未被其他师傅修过，故不会出现LVDS信号格式电平选择错误的情况。先检查DDR存储器U201（EDE1116AEBG）及相关供电端电压（+3.3V），均未发现异常。那会不会是逻辑板上的LVDS连接器插座与上屏线插头接触不良而导致该故障的出现呢？于是拔下上屏线插头观察，发现的确有几个插针有疑似氧化的现象。用油画排笔蘸上无水酒精将LVDS上屏线插头仔细清洗、烘干，再复原电路后试机，正常图像终于出现，故障消失。

    例3：一台L37V10FBE型液晶彩电，无声。
    在AV状态下注入影碟机信号，用示波器测功放U601的信号输入端25、23、22、34脚信号波形，发现除25脚无信号波形输入外，其余三脚都有输入信号波形（注：若无示波器，在U601的信号输入端有信号输入的情况下，用万用表电压档可测得2V左右的直流电压），接下来测主控芯片U212 227脚对应U601的25脚的信号输出端有波形。显然，U212的227脚至U601的25脚间传输电路有开路故障。最后查出是限流电阻R601（100Ω、参见图4）有一脚焊点出现裂纹，经重焊后试机，声音出现，故障排除。
    例4：一台L40P10FBE型液晶彩电，不能上网。

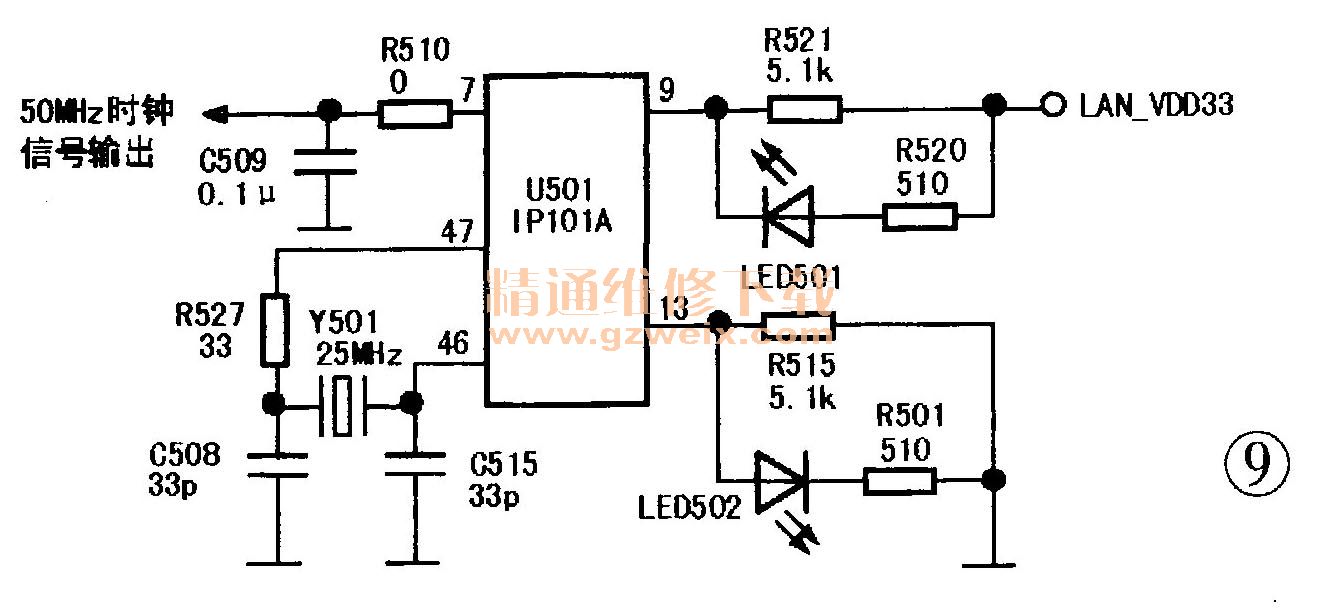

    开机后点击“网络连接”屏显“网络连接失败”。经观察，网络处理块U501 （IP101A）旁边的网络指示灯LED501、LED502点亮，但不闪烁（指示灯能点亮，表示电视机与外部网络已连通。如果已成功上网，指示灯将会闪烁）。查U501相关端子＋3.3V供电无异常，试重新抄写MAC地址，故障依旧；测U501⑦脚没有输往U212的151脚的50MHz时钟振荡波形，怀疑U501的46、47脚外接时钟振荡电路（见图9）有故障。试更换晶振Y501（25MHz）试机，故障消失。
