（1）NCP1207ADR2G简介
NCP1207ADR2G是美国安森美半导体公司推出的准谐振电流模式PWM控制器，NCP1207ADR2G内部电路框图如图2-25所示，内集成有HV高电压流源、软启动电路、基准电压源、时钟发生器、振荡器、驱动输出级和欠电压、过载保护等电路。NCP1207ADR2G具有集成度高、待机能耗低等优点。

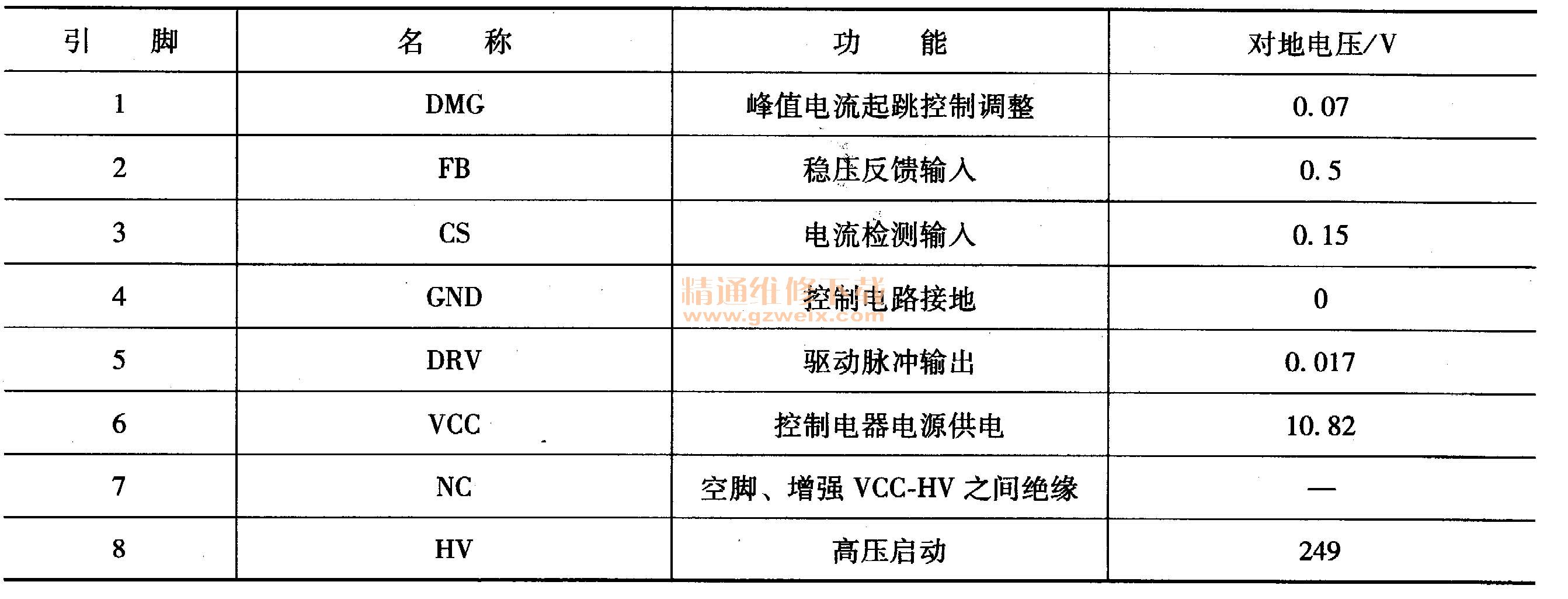

NCP1207ADR2G引脚功能和对地电压见表2-9
（2）启动供电过程
电源板通电后，AC 220V市电经TH501限流，D502、D503整流，C502、C503滤波，产生约300V的直流电压，为副电源电路供电。二次开机后，PFC电路启动工作，PFC电路输出的400V电压代替300V电压，为副电源供电。该电压一路经变压器T501的绕组5-3加到开关管Q502的D极，另一路经8526、8527降压后为U500的8脚提供启动电压，副电源启动工作，U500进入振荡状态，产生振荡脉冲信号从5脚输出，推动MOSFET开关管Q502工作于开关状态，在T501中产生感应电压。其中T501的绕组2-1产生的感应电压分两路：一路经R517限流，D506整流，C505滤波，Q501、ZD501稳压后，产生14. 3V电压，加到U500的6脚，形成二次供电，U500内部得到一个稳定的供电后，持续进行振荡；另一路经8501限流、D504整流、C512滤波，产生24V左右的电压，送到开关机控制电路 Q505的E极。
T501的二次绕组7-6感应电压，通过D203、D204整流及C207、C208、L202、C210滤波，得到5. 2V电压，通过连接器P201的9～12脚输出，为主板控制系统供电。T501的二次绕组7-8感应电压，通过D202整流及C203滤波，得到14V电压，送到Q205控制电路。
次开机后，主电源输出的24V电压为Q205提供高电平，Q205导通，经误差放大器U203稳压后，输出12V电压，通过连接器P201的5、6脚输出，为主板小信号处理电路供电。
T501的一次绕组5-3并联的C509、D507、R529、C501组成尖峰吸收回路，开关管Q502截止时，Q502的D极输出的较高脉冲电压经D507对C509充电，使Q502的截止时D极的尖峰脉冲电压被有效吸收，保护开关管Q502不被过高的尖峰脉冲击穿。
（3）稳压控制电路
稳压控制电路由三端精密稳压器U201和光耦合器PC502组成，经R210、R211与R226、R227分压，从开关电源输出端5. 2V分压取样，经U201比较放大后，输出误差控制电压，通过PC502对开关电源一次侧U500的2脚内部电路的脉冲占空比进行调整，达到稳压的目的。
（4）过电压保护电路
过电压保护电路由稳压管ZD507、Q503组成，对副电源D504、C512输出的24V电压进行检测。副电源输出电压正常时，D504、C512输出的电压不能击穿ZD507、Q503截止，对Q501的B极电压不产生影响；副电源输出电压过高时，D504、C512输出电压高于ZD507稳压值时，击穿ZD507、Q503导通，将Q501的B极电压拉低，Q501截止，U500的6脚供电降低，U500内部保护电路启动，U500停止输出激励脉冲。
（5）过电流保护电路
U500的3脚为开关管过电流保护检测输入脚，R521是取样电阻，通过R520连接IC内部电流比较器，对大功率MOSFET开关管Q502的S极电流进行检测。
正常工作时大功率MOSFET开关管Q502的S极电流在R521上形成
电压降很低，反馈到U500的3脚的电压接近0V。当某种原因导致大功率MOSFET开关管Q502的S极电流增大时，则R521上的
电压降增大，送到U500的3脚的电压升高，内部过电流保护电路启动，关闭5脚输出的驱动脉冲，副电源停止工作。
3．开关机控制电路
开关机控制电路由VCC控制电路和VCC1控制电路两部分组成。VCC控制电路主要由Q202、光耦合器PC503、Q505等元器件组成，输出的VCC电压为主电源驱动电路U102供电；VCC1控制电路由误差放大器U101、光耦合器PC501、Q103组成，输出的VCC1电压为PFC驱动电路U600供电。
（1）开机收看状态
用遥控器或本机键开机后，主板送来的POWER-ON为高电平，使Q202导通、光耦合器PC503导通、Q505导通，将副电源产生的24V端经Q505输出，再经Q504、ZD504稳压后，输出约15. 3V的VCC电压，为主电源驱动电路U102供电，主电源启动工作；VCC电压再经由误差放大器U101、光耦合器PC501、Q103组成的电路控制后，输出VCC 1电压，为PFC驱动电路U600供电，PFC电路启动工作，将主副电源供电提升到400V。
（2）待机状态
待机状态时，主板送来的POWER-ON变为低电平，使Q202、光耦合器PC503、Q505均截止，切断VCC供电，主电源和PFC电路均停止工作。
4．主电源电路

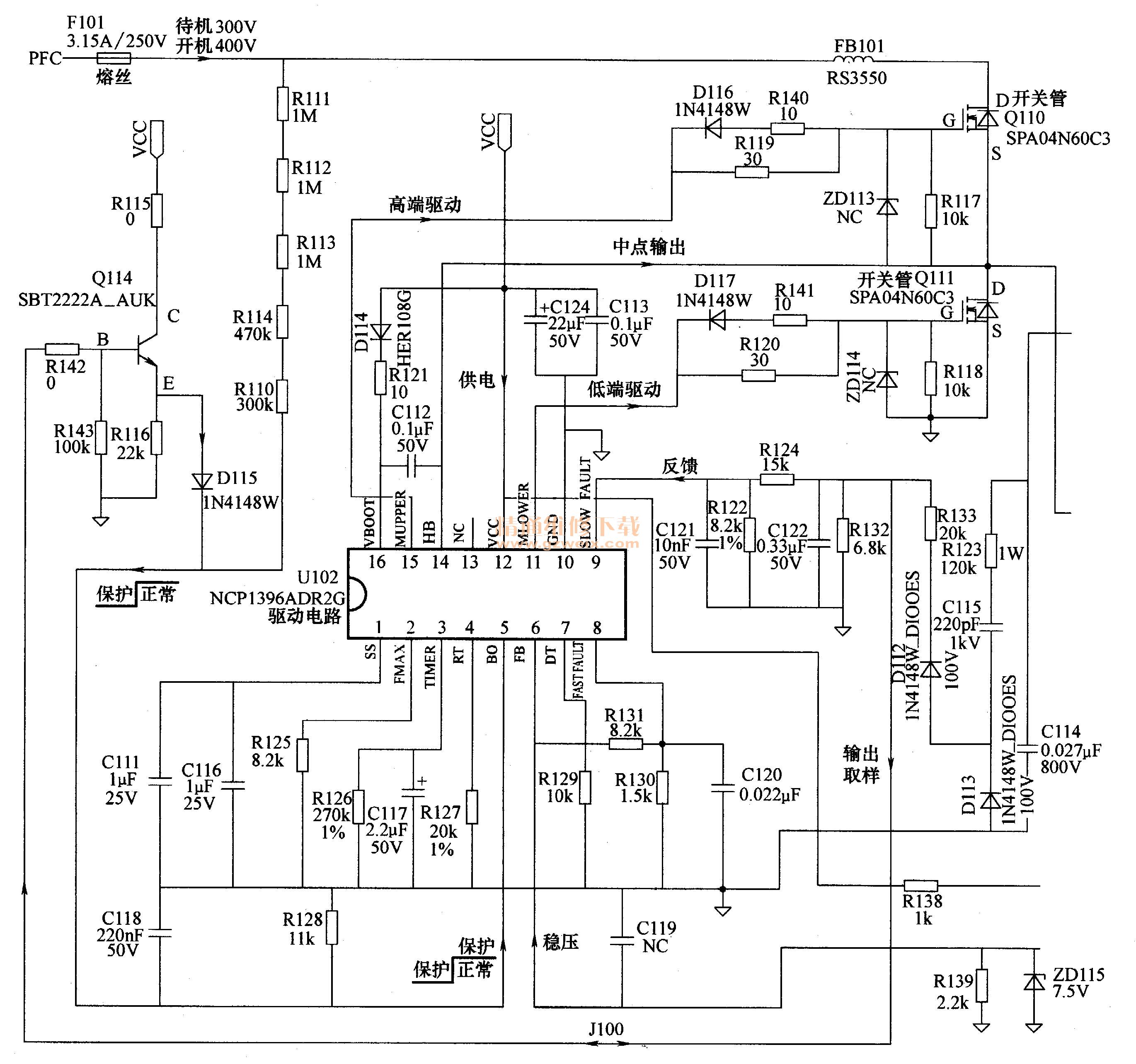

LG 37LG30R-TA液晶彩电采用的电源板中的主电源电路如图2-26所示，由振荡驱动电路U102（NCP1396ADR2G）、半桥式推挽电路开关管Q110、Q111、开关变压器T101和稳压控制电路光耦合器PC110、误差放大器U251组成。主电源的输出电路采用的是半桥谐振单电感加单电容的拓扑结构，常称为LLC谐振型开关电源电路。这种拓扑结构能够提升能效、降低电磁干扰（EMI）信号，并且提供更好的电磁利用。该电源电路在正常工作后，当其谐振电路的谐振频率等于激励振荡电路的振荡频率时，就可以使开关电源有最大的功率输出。
（1）NCP1396ADR2G简介

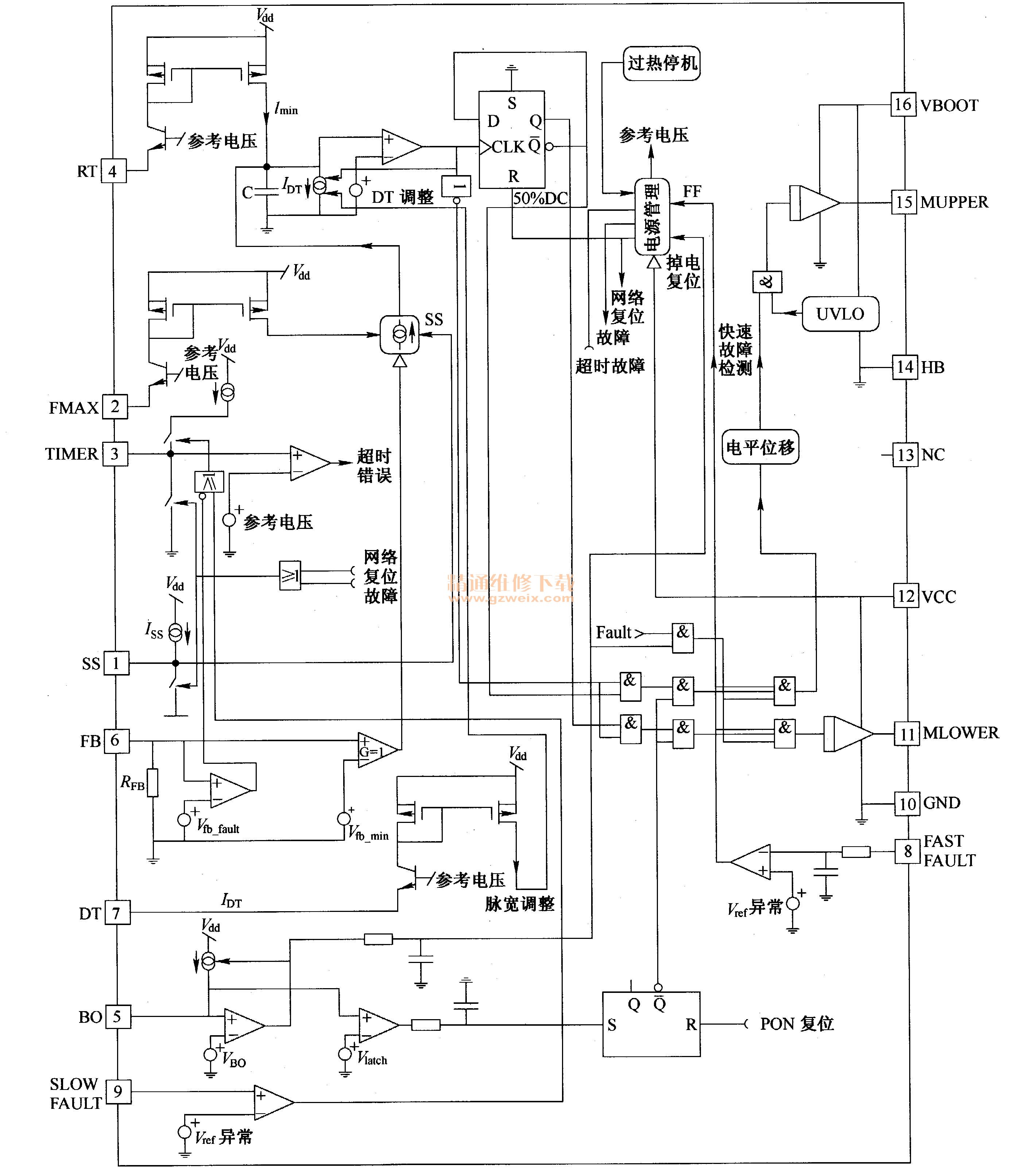

NCP1396ADR2G是安森美公司生产的半桥LLC谐振模式控制器，内部电路框图如图2-27所示，内部集成电压控制振荡器，输出高端和低端激励脉冲，推动功放电路，具有多重保护功能。它可以外部设定最高开关频率，且精度高，还可以实现开关管在有负载情况下的零电压转换，因而提升了开关输出的效率，大大降低了开关管的损坏率。

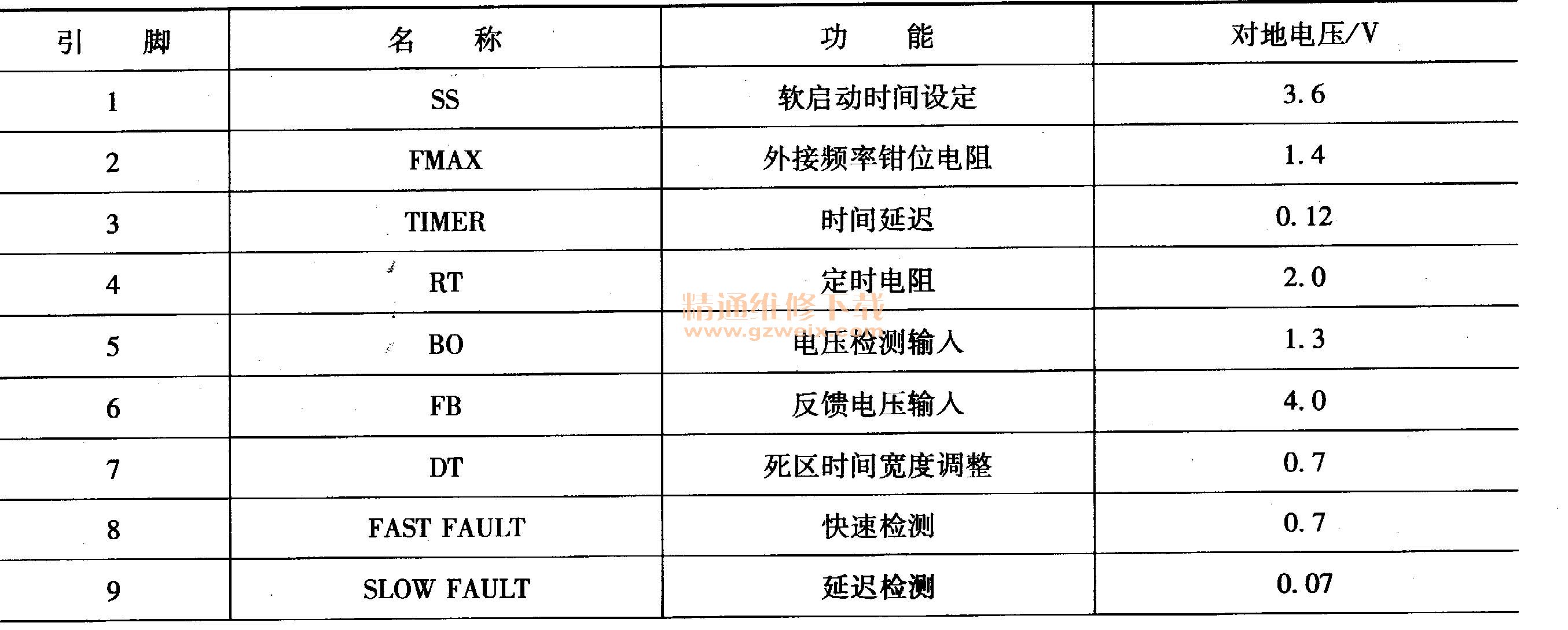

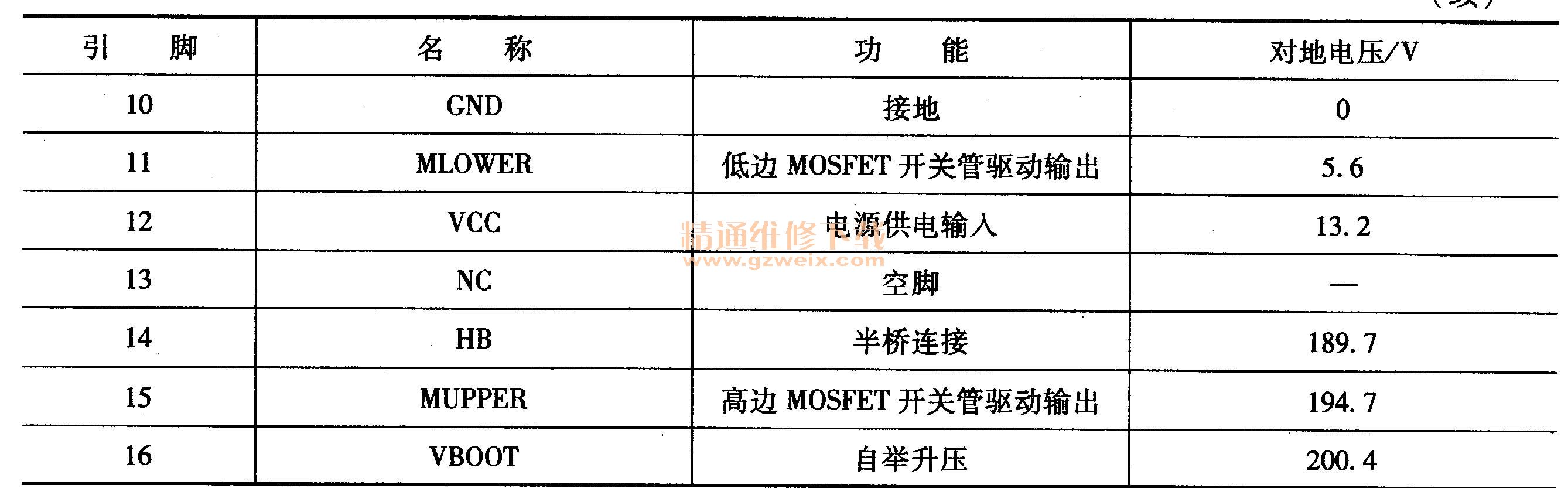

NCP1396ADR2G的引脚功能和对地电压见表2-10。
（2）启动工作过程
在本电源中，开关变压器T101的一次绕组和电容Cl 14组成一个串联谐振电路，连接于功率输出管Q110、Q111的输出端。而振荡部分U102和功率输出部分看成一个“他励型的振荡器”。电路设计时，将T101和C114的谐振频率设计为约等于U102内部振荡器的工作频率，更好地保证了电源电路的输出功率。
开机后，开关机控制电路的VCC电压送到U102的12脚，NCP1396ADR2G启动工作，从15、11脚输出频率相同、相位相反的开关激励信号，推动上桥开关管Q110和下桥开关管Q111工作于开关状态，其脉冲电流在开关变压器T101输出的是近似正弦波，在T101的二次侧产生感应电压，经过整流、滤波后，产生24V、16.5V两组电压，为主板和逆变器板供电。
