（3）副电源电路

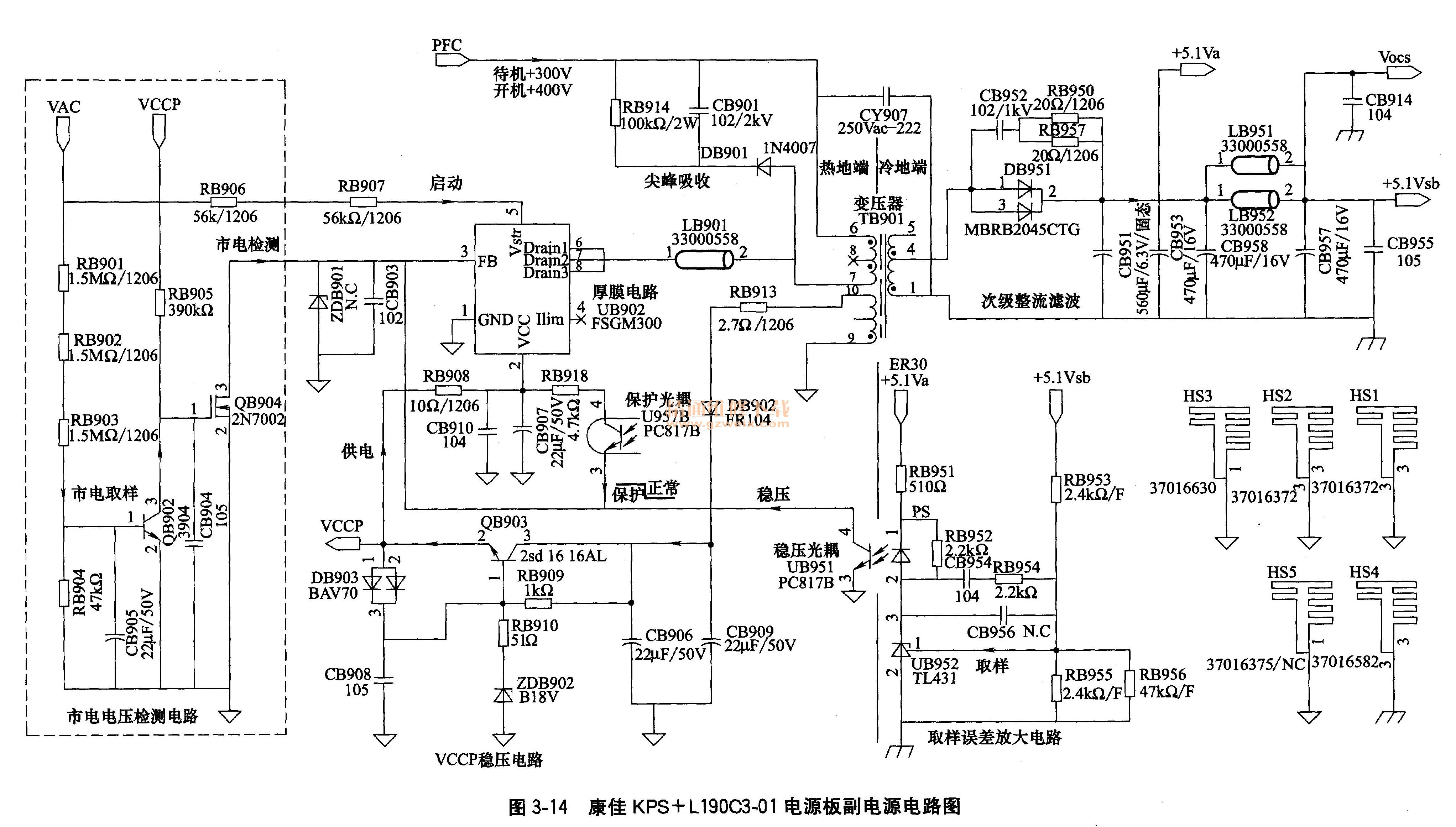

康佳KPS -E- L190C3-01型电源板中的副电源如图3-14所示。由厚膜电路FSGM300（UB902）、变压器TB901、稳压控制电路UB952（TL431）、光电耦合器UB951（PC817B）等元件组成，为整机控制系统电路提供待机和正常工作所需要的5.1VSB电压，同时产生VCCP电压，经开关机电路控制后，为PFC和主电源驱动电路提供工作电压。

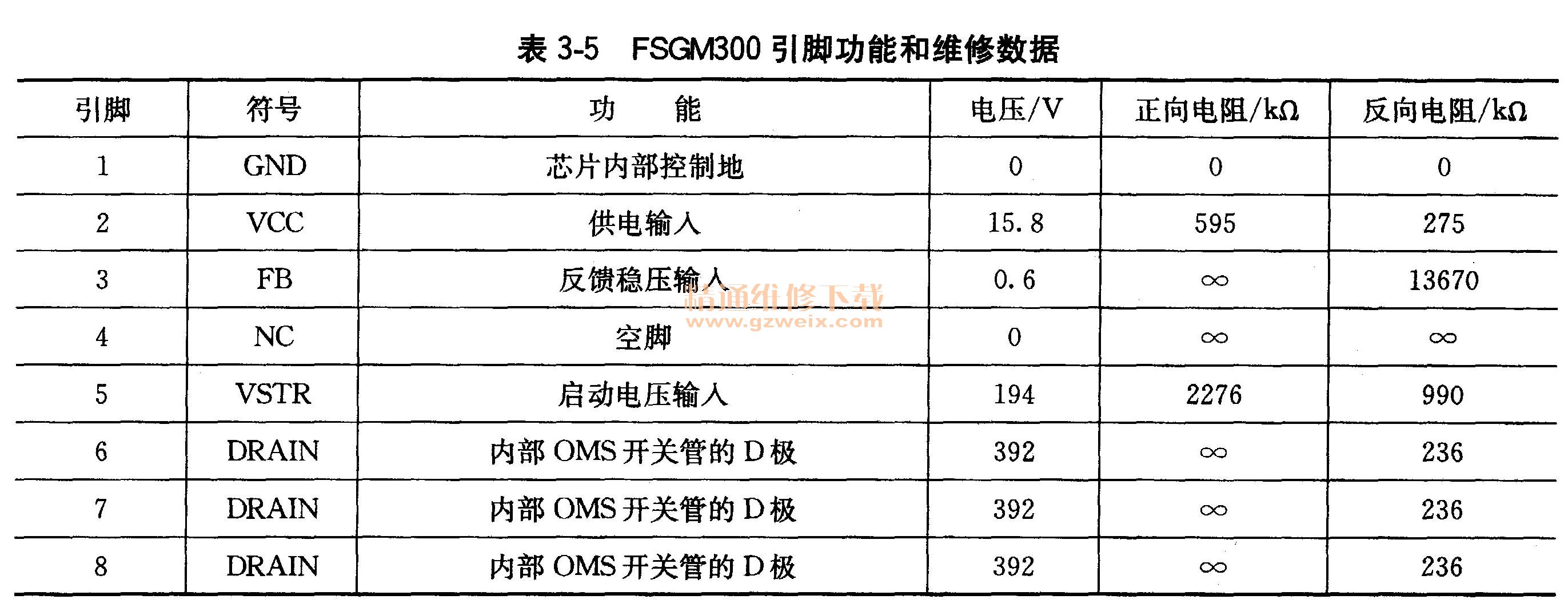

①FSGM300简介FSGM30。是仙童公司生产的开关电源厚膜电路，有关介绍见本章3.1节的FSGM300简介，内部电路如图3-4所示，FSGM300在本电源板应用时的维修数据见表3-5。
②启动供电过程AC 220V市电经整流、滤波电路产生的100 Hz约300V左右的脉动VAC电压再经PFC电路的储能电感LF902、DF902向PFC滤波电容CF913、 CF919充电，产生待机状态＋300V的PFC直流电压，为副电源供电。开机后PFC电路启动工作，该电压提升到＋400V。
PFC输出电压经变压器TB901的6-8-7绕组加到厚膜电路UB902的6\7\8脚，进入集成块UB902内部电路后分为两路：一路加到内部MOSFET开关管的D极，另一路经内部的恒流源充电电路向2脚外接电容CB907进行充电，当CB907上充得的电压达到7.7V以上时，内部的准谐振电路启动进入振荡状态，产生振荡脉冲信号，内部MOSFET开关管工作于开关状态，其脉冲电流在TB901中产生感应电压。其中TB9 01的10-9绕组产生的感应电压经RB913限流、DB902整流、CB909、CB906滤波、QB903、ZDB902稳压后，产生VCCP电压，VCCP电压分为两路：一路经RB908加到UB902的2脚形成二次供电，UB902内部得到一个稳定的供电后，持续进行振荡；另一路VCCP电压送到开关机VCC控制电路QB9 01的c极。
TB901的1-4绕组产生的感应电压，通过DB9 51整流及CB951、CB953、CB958、CB957滤波得到＋5.1VSB电压，为主板控制系统供电。
TB901的6-8-7初级绕组并联的DB901、CB901、RB914组成尖峰吸收回路，保护UB902内部的MOSFET开关管。
③稳压控制电路稳压控制电路由三端精密稳压器UB952（TL431）和光电耦合器UB951（PC817B）组成，经RB953与RB955、RB956分压，从开关电源输出端＋5.1VSB分压取样，对开关电源初级UB902的3脚内部电路的脉冲占空比进行调整，达到稳压的目的。
当＋5.1VSB电压升高时，经电阻RB951加到光耦UB951的1脚的电压同样也升高。同时，＋5.1VSB电压经取样电阻RB953、RB955、RB956分压加到UB952的1脚，UB952的3端电压下降，流过UB951的1-2脚内部发光二极管电流变大，UB951内部三极管的导通增强，UB902的3脚电压下降，UB902内部的控制电路控制MOSFET管提前截止，输出电压下降到正常值。当＋5V电压降低时，上述电路向相反方向变化，输出电压上升到正常值。
④开关机控制电路开关机控制电路如图3-17右上部和左下部所示，由Q952、光耦U902、QB901组成，对PFC驱动电路UF902所需的VCC-PFC和主电源驱动电路UW902所需的VCC-LLC电压进行控制。
a．待机状态电视机工作在待机状态时，信号处理板上的控制系统电路输出的开／待机（PS-ON）控制电压为低电平0V、Q952截止，光耦合器U902截止。PNP三极管QB901的b极为高电平，QB901截止，。极无电压输出，主开关电源驱动集成块UW902和PFC电路中的激励脉冲形成电路UF902因无供电电压不工作，无激励脉冲输出，主开关电源和PFC电路停止工作，电视机处于待机状态。
b．开机收看状态用遥控器或本机键开机后，信号处理电路输出的开／待机控制电压由低电平0V变为高电平5V、Q952、U902均由截止转为饱和导通，U902饱和导通后，QB901的b极由高电平变为低电平，QB901导通，将副电源产生的VCCP电压输出，一是输出VCGPFC电压，送到PFC驱动电路UF902的8脚；二是输出VCC-LLC电压，经VCC2控制电路控制后，为主开关电源驱动集成块UW902的7脚供电，主开关电源和PFC电路启动工作，为主板等负载电路供电，进入工作收看状态。
（4）主电源电路

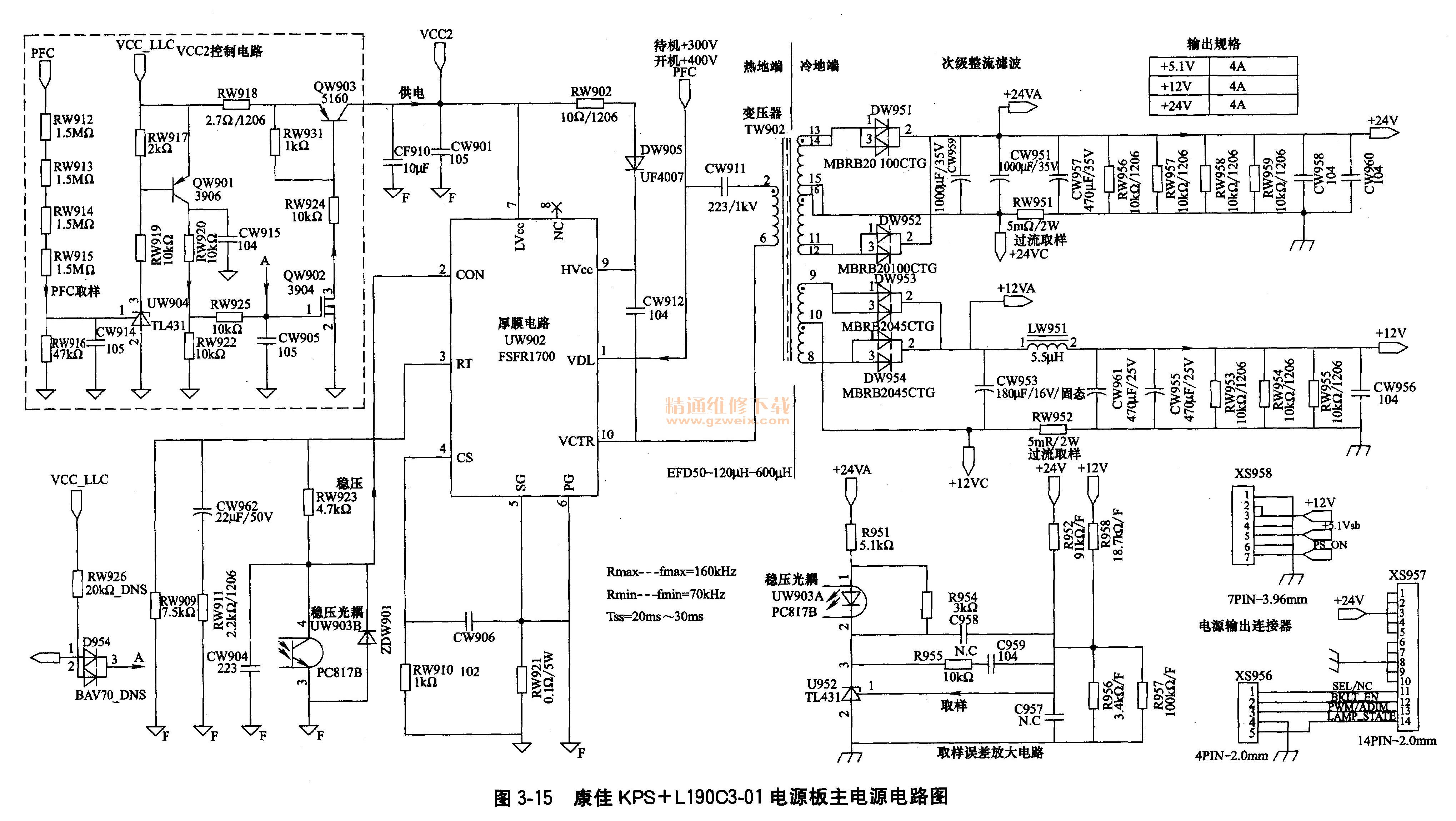

康佳KPS＋Ll90C3-01型电源板中的主电源电路如图3-15所示，由内含振荡驱动和半桥式输出电路的新型厚膜电路FSFR1700（UW902）、变压器TW902、光耦合器UW903（PC817B）、误差放大器U952（TL431）为核心组成，产生24V、12V电压，为主板和背光灯板供电。

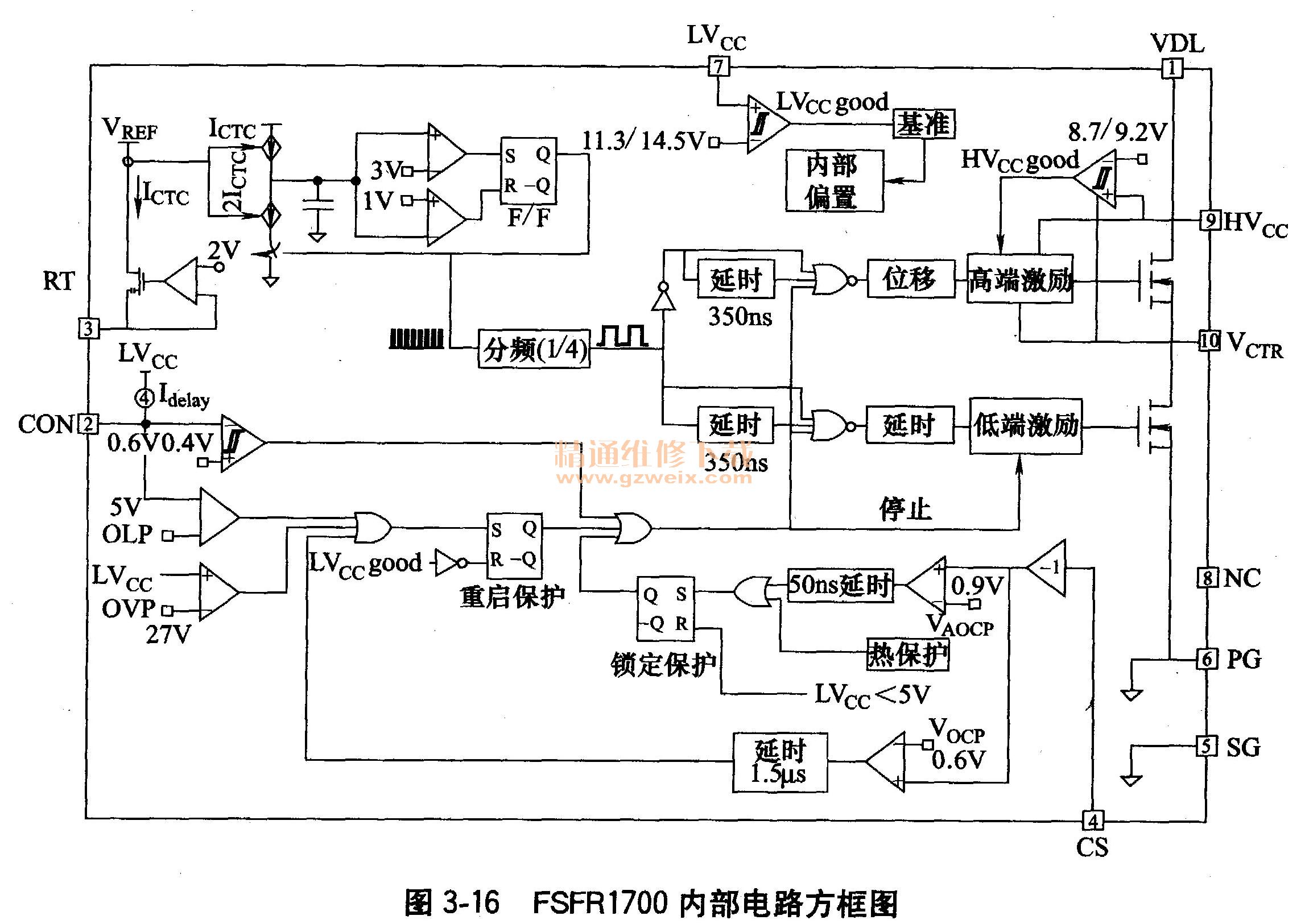

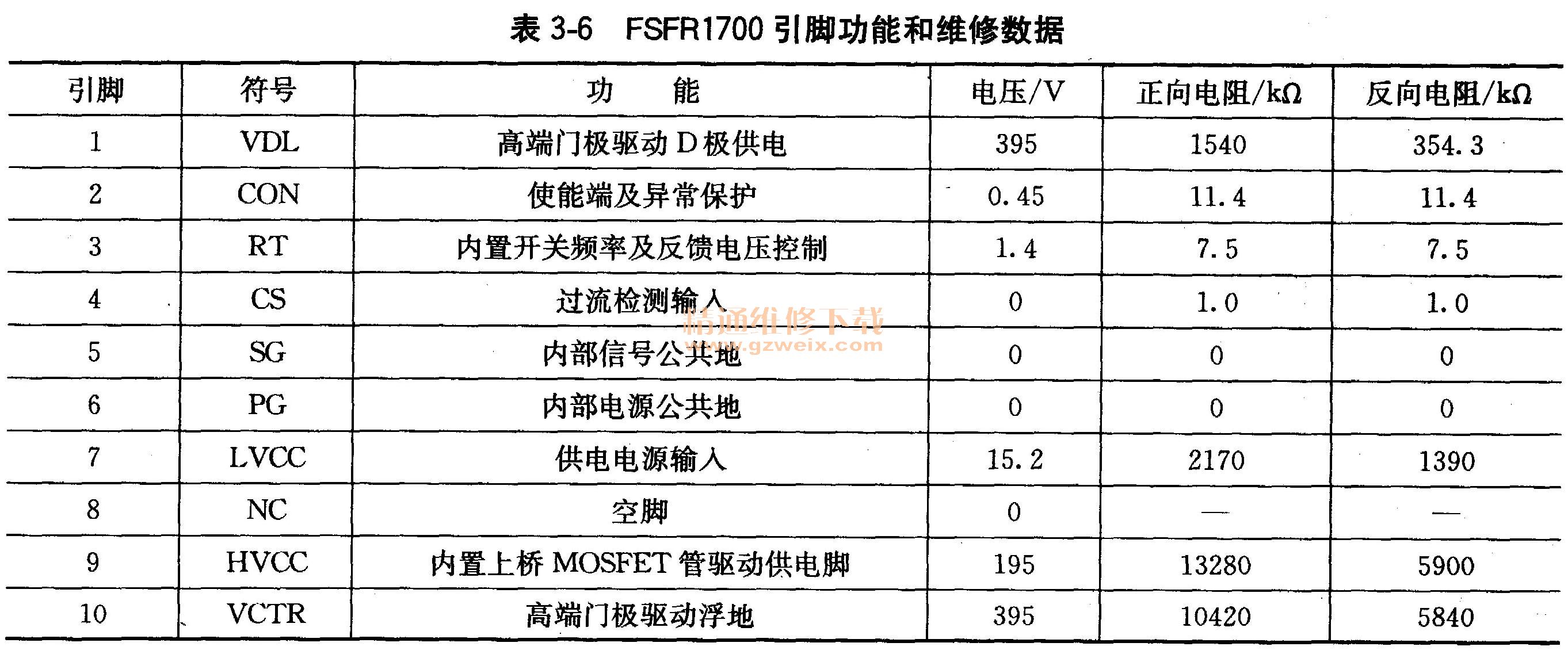

①FSFR170。简介FSFR170。是仙童公司生产的开关电源厚膜电路，内部电路方框图如图3-16所示，集成了振荡驱动控制电路和MOSFET开关管组成的LLC半桥式谐振控制电路，通过对频率的控制达到稳定输出电压的目的，可以方便地调节软启动，内置了OVP、OCP、OTP等功能。FSFR1700引脚功能和维修数据见表3-6。
②启动供电过程主电源UW902的前置振荡驱动电路供电由VCC2控制电路提供，送到UW902的7脚，如图3-15左上角所示；末级半桥式输出电路由PFC电路输出的＋400V供电，送到UW902的1脚。二次开机后，PFC电路启动工作，输出＋400V的PFC电压经RW912、RW913、RW914、RW915与RW916分压取样，送到误差放大器UW904的TL431的1脚，3脚输出低电平，使QW901导通、QW902导通，迫使QW903导通，将VCC-LLC电压输出，变为VCC2电压，送到主电源驱动电路UW902的7脚，主电源启动工作。UW902内部振荡电路进入振荡状态产生振荡脉冲信号，经集成块内部相关电路处理后，形成相位完全相反、（相位差180°）的两组激励脉冲信号分别驱动内部半桥式输出电路的两个MOSFET开关管进入开关工作状态，在D极和S极之间形成变化电流。该变化电流流过开关变压器TW902的2-6绕组，在TW902产生感应电压，经整流滤波后产生24V、12V电压，为主板和背光灯板供电。
③稳压控制电路主开关电源的稳压电路由集成块UW902的2脚内部相关电路和光电耦合器UW903（PC817B）、取样误差放大电路U952（TL431）组成。
主开关电源是通过改变开关电源振荡电路的振荡频率实现稳压的。稳压电路的稳压过程为：开关电源的稳压取样来自24V、12V，当开关电压以因某种原因导致其输出电压升高时，升高的电压经由电阻R952、R958与R956、R957分压后加到误差放大器U952的1脚，U952的3极电位下降，UW903初级发光二极管导通能力增强，发光强度增大，次级电流增大。UW902的2脚电位下降，经内部电路处理后形成控制电压加到振荡电路上。使振荡电路的频率偏离中心频率，然后通过LC串联谐振电路的作用使开关电源输出电压下降到正常值。
当开关电源因某种原因导致其24V、12V输出电压下降时，光耦合器UW903的工作情况虽然与电压升高的情况相反，但集成块内部振荡电路的工作情况与电压升高的情况是相同的。最终结果也是使振荡电路的振荡频率偏离中心频率实现电压回归到正常值。
