（5）保护电路

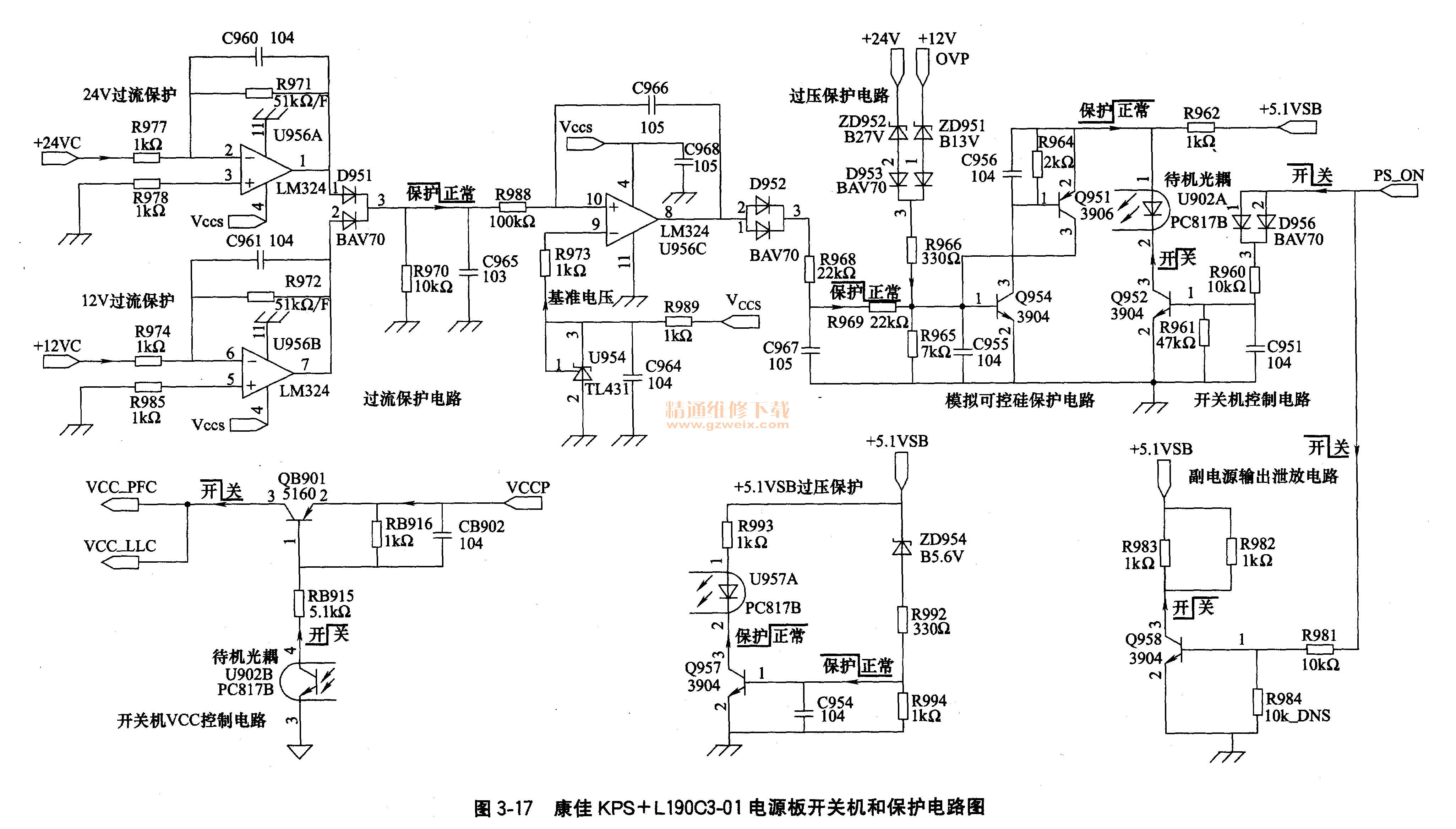

    康佳KPS＋Ll90C3-01型电源板的副电源和主电源均设有保护电路：主电源的过流、过压保护电路和开关机控制电路，见图3-17。
    ①市电欠压保护电路该保护电路由厚膜电路NB902的3脚内外电路组成。NB902的3脚为稳压电路FB电压输入端。市电经整流、滤波后产生的VAC电压经RB941、RB902、RB903与RB904分压后，送到QB902、QB904组成的检测电路。市电电压正常时，QB902导通，QB904截止，对厚膜电路NB902的3脚FB电压不产生影响，副电源正常工作；当市电电压过低时，QB902截止，QB904导通，将厚膜电路NB902的3脚FB电压拉低，内部稳压电路控制副电源停止工作。
    ②副电源输出过压保护电路副电源过压保护电路如图3-17下部所示，由5.6V稳压管ZD954、检测三极管Q957、光耦U957为核心组成，对厚膜电路NB902的3脚FB电压进行控制。
    当开关电源输出的＋5.1VSB电压达到5.6V以上时，击穿5.6V稳压管ZD954，迫使Q957导通，光耦U957导通，其内部光敏三极管导通（如图3-14所示），从3脚输出高电平，向NB902的3脚注入高电平，NB902据此进入保护状态，副电源停止工作。
    ③模拟开关管保护电路在主开关电源次级设有以模拟可控硅Q951、Q954为核心的过压、过流保护电路，Q954的b极外接主电源过压、过流保护电路，发生过流、过压故障时，检测电路向Q954的b极注入高电平，Q954、Q951导通，将开关机控制电路光耦U902的1脚电压拉低，光耦U902截止，切断PFC驱动电路UF902的VCC-PFC供电和主电源驱动电路UW902的VCC-LLC供电，PFC功率因数校正电路和主电源停止工作。
    ④主电源过流保护电路主电源过流保护电路如图3-17所示，由运算放大器NW956A/B/C和模拟可控硅电路Q954、Q951为核心组成，对开关机电路光耦N902的1脚供电进行控制。

    主电源次级整流滤波电路24V供电回路串联的电阻RW951为电流取样电阻，输出十24VC取样电压，送到U956A的2脚反相电压输入端；12V供电回路串联的电阻RW952为电流取样电阻，输出＋12VC取样电压，送到U956B的6脚反相电压输入端。
    当主电源24V供电回路电流过大时，在RW951两端产生的电压降增加，左端＋24VC取样电压更负，该电压送到NW956A的2脚反相电压输入端，运算后从1脚输出高电平；当主电源12V供电回路电流过大时，在RW952两端产生的电压降增加，左端＋12VC取样电压更负，该电压送到NW956B的6脚反相电压输入端，运算后从7脚输出高电平；1脚和7脚输出的高电平，经D951送到NW956C的10脚正相电压输入端，运算后从8脚输出高电平，通过D952使模拟可控硅电路Q954、Q951导通，进入保护状态。

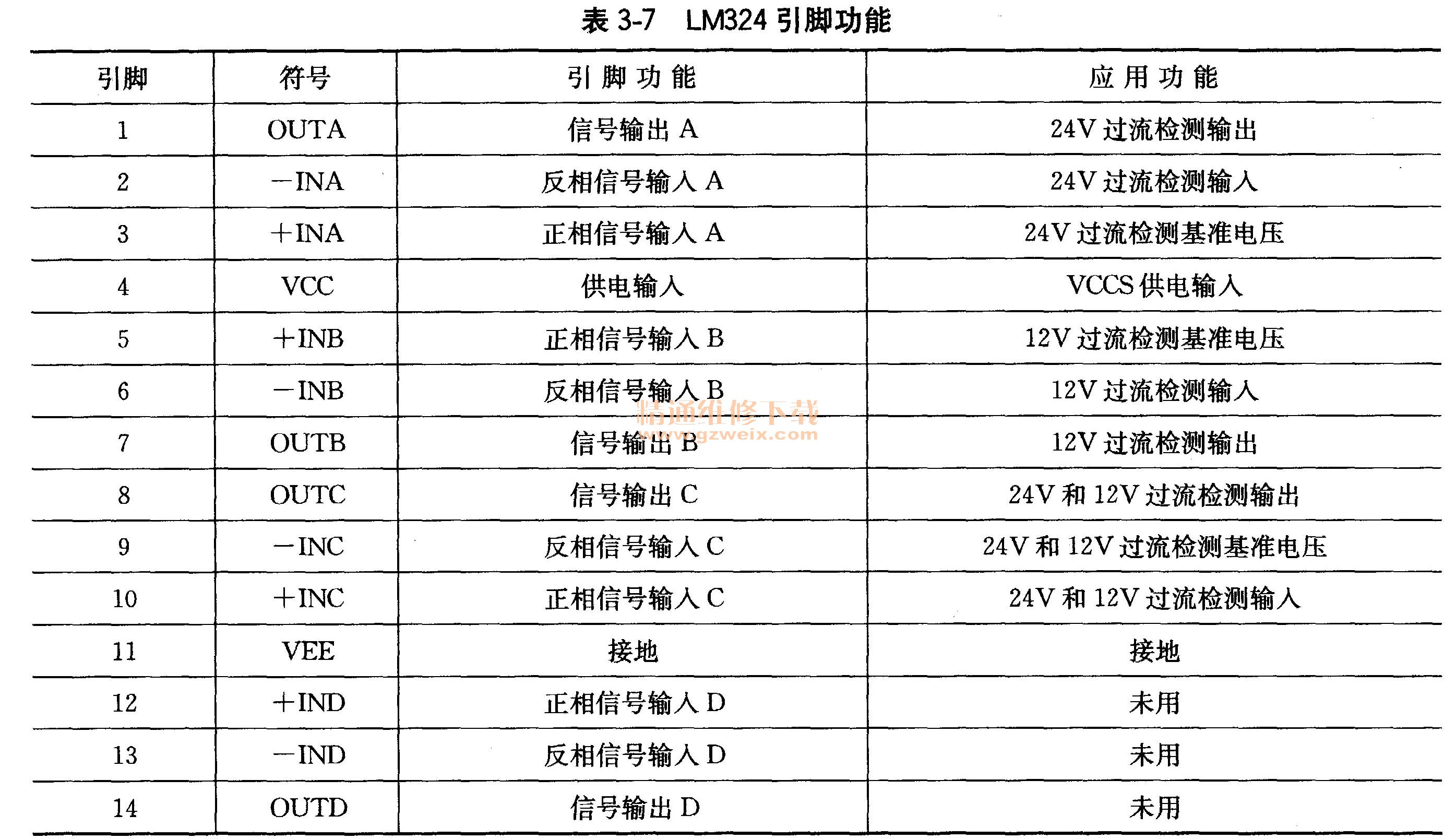

    过流保护检测电路U956采用的集成电路LM324的引脚功能如表3-7所示。

    ⑤主电源过压保护电路主电源24V和12V过压保护，由13V稳压管ZD951、27V稳压管ZD952为核心组成。发生过压故障时，12V电压超过13V时击穿稳压管ZD951; 24V电压超过27V时击穿稳压管ZD952。通过隔离二极管D953使模拟可控硅电路Q954、Q951导通，进入保护状态。
