（4）主电源电路
  TCL液晶彩电PE461C4电源板中主电源电路如图4-20所示，主开关电源由内含振荡、稳压和MOSFET开关管的厚膜电路U401（FSFR1700XS）、光耦合器PC2（TLP781）、误差放大器U402（TL431）、开关变压器TS2组成，产生＋24V/2A、＋58V/1. 5A电压，向主电路板和背光灯电路供电。

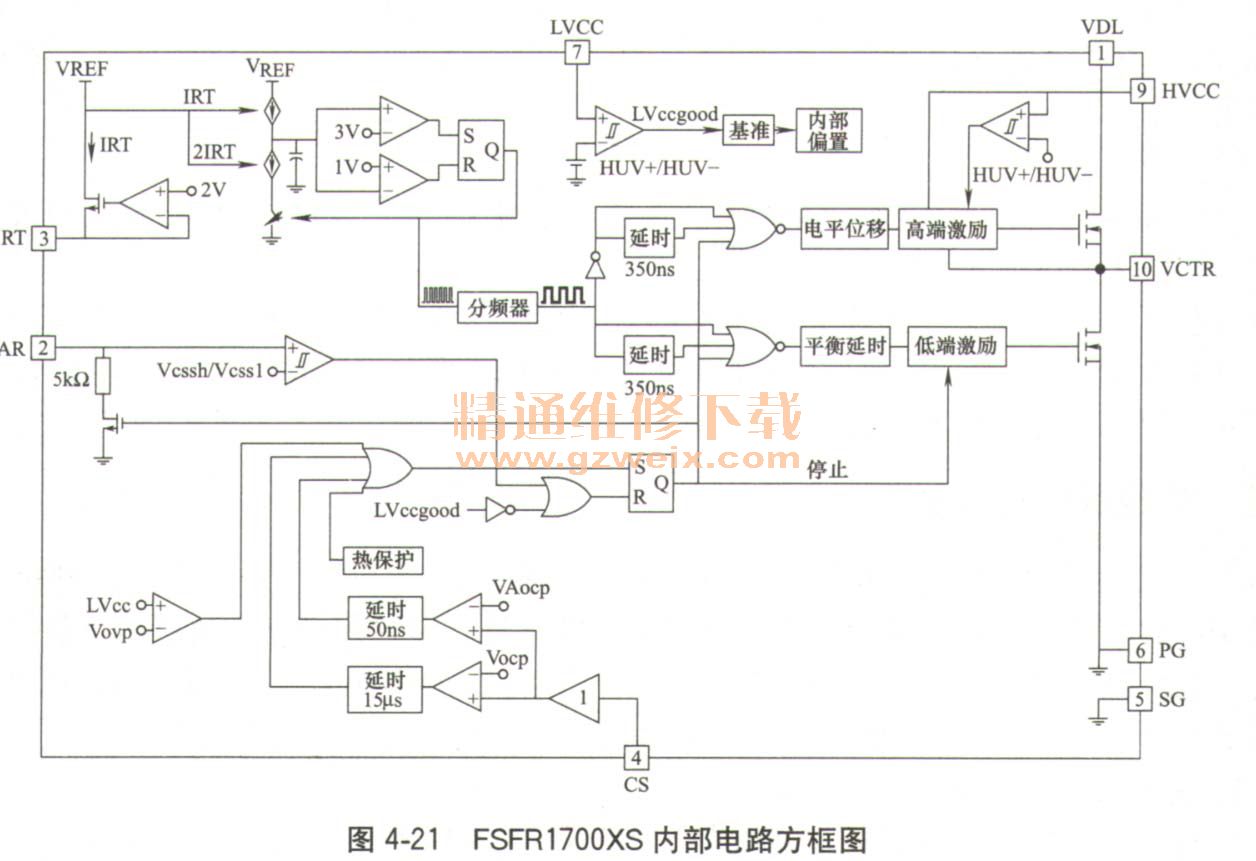

    ①FSFR1700XS简介FSFR1700XS是集成了MOSFET管和LLC半桥谐振控制功能的芯片，通过对频率的控制达到稳定输出电压的作用，可以方便地调节软启动。内部电路方框图如图4-21所示，内含振荡器、计数器、延迟移相、高低端驱动和高低端MOSFET开关管等，设有OVP/OCP/OTP等保护功能。

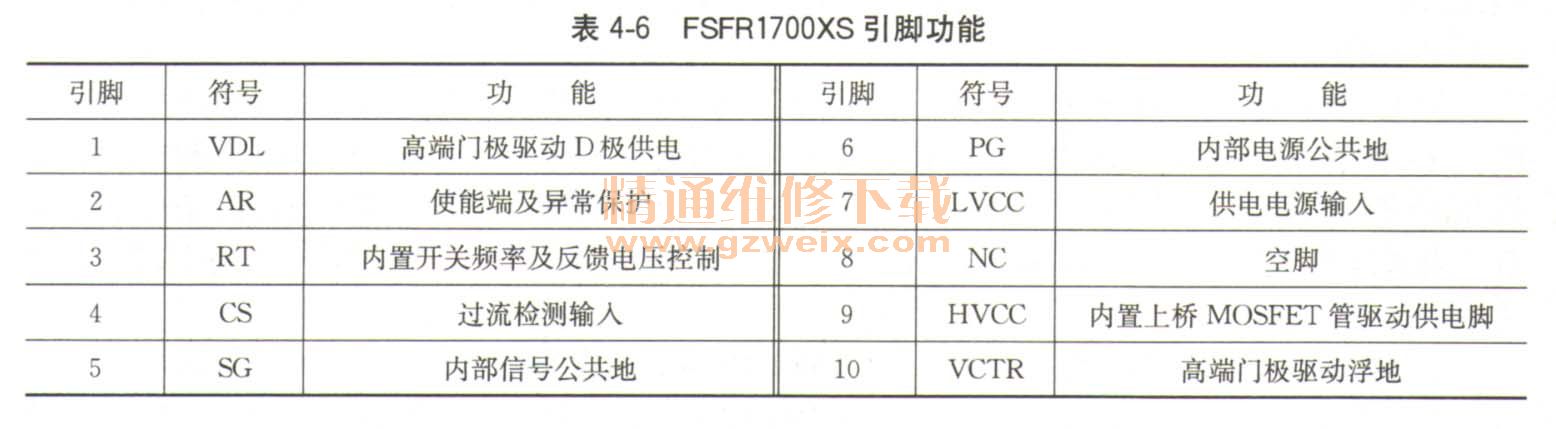

    FSFR1700XS引脚功能如表4-6所示。

    ②启动供电过程遥控开机后，PFC电路启动工作后输出的V$US的＋390V电压，加到主电源厚膜电路U401的1脚，内部半桥式推挽输出电路上MOSFET开关管的D极；二次开机后，PFC电路启动工作，U301从2脚输出RDY高电平激励电压，Q305导通，向主电源厚膜电路U401的7脚提供LLC-VCC供电，主电源启动工作，U401振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，形成相位完全相反的两组激励脉冲信号，推动内部半桥式推挽输出电路上臂和下臂MOSFET开关管，进入开关工作状态，变化电流流过开关变压器TS2的初级绕组，在TS2中产生感应电压。
    TS2级绕组13、14脚输出的感应脉冲电压经DS4、DS5整流，C413、L401、C414滤波后，产生＋24V/2A电压，为主板等负载电路供电；TS2次级绕组8、9脚输出的感应脉冲电压经DS2、DS3整流，C411、C417滤波后，产生＋58V/1．5A电压，经连接器输出，为背光灯等负载电路供电。
    ③稳压控制电路主开关电源的稳压电路由光电耦合器PC2、取样误差放大电路U402（TL431）组成，对TS2次级输出的＋24V、58V电压进行取样，加到误差放大器U402的1脚，经U402内部比较放大后，产生误差电压，通过光电耦合器PC2调整FSFR1700XS的3脚内部振荡器的振荡频率，进行稳压控制。
    ④过流保护电路厚膜电路U401的4脚为电流检测输入端，R401、R402、R403为内部开关管的S极电流检测电阻，U401的4脚通过R410与R401、R402、R403的AGND端相连接。R401、R402、R403两端的电压降反映了主电源电路电流的大小，当内部开关管电流过大，R401、R402、R403两端的电压降随之增大，U401的4脚电压超过保护设定值时，U401就会停止工作。
  （5）保护电路
    TCL液晶彩电PE461 C4电源板设有以模拟可控硅Q405、Q406为核心组成的过压检测保护电路，如图4-19右部所示。
    当主电源输出的24V电压升高到27V时，击穿稳压管D403，向模拟可控硅Q406的b极送入高电平触发电压，模拟可控硅导通，将开机P-ON高电平拉低，开关机电路动作，切断PFC校正电路的vcc1供电，进入待机保护状态。
