（3）副电源电路

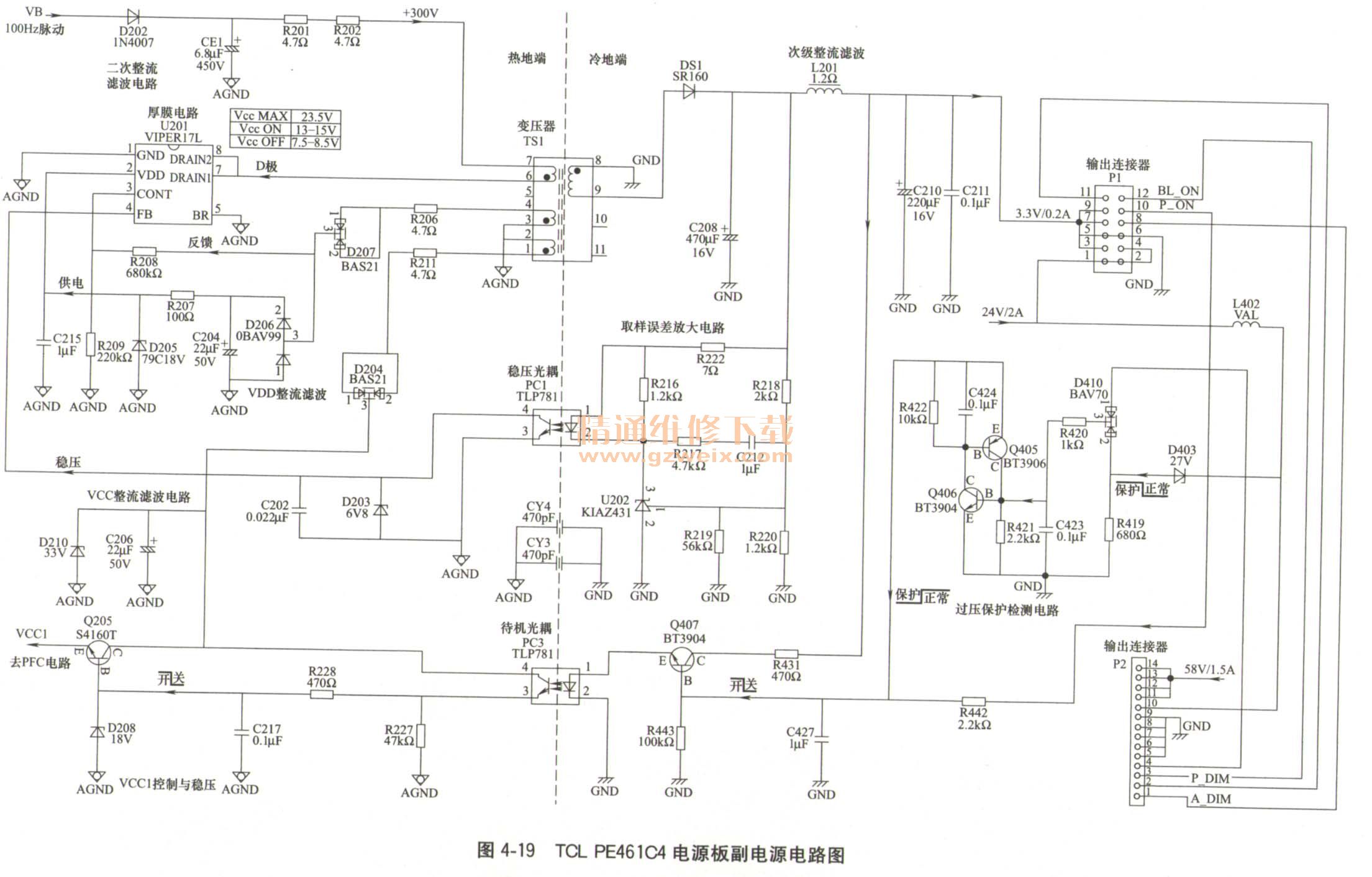

TCL液晶彩电PE461C4电源板中的副电源如图4-19所示。副开关电源主要由集成块vi-PERM，（U201）、变压器TS1，控制电路U202（KIAZ431）、光电耦合器PC1（TLP781）等元件组成，为整机控制系统电路提供待机和正常工作所需要的＋3. 3V/0. 2A电压。
①VIPER17L简介VIPER17L是一款专用的小型开关电源厚膜电路。
②启动供电过程送往副电源电路的100的脉动VB电压经D202整流、CE1滤波电路产生＋300V直流电压，通过R201、R202限流后，经变压器TS1的7-6绕组加到厚膜电路U201的7-8脚，进入U201内部电路后分为两路：一路加到内部MOSFET开关管的D极，另一路经内部的恒流源充电电路向2脚外接电容C215进行充电，当C215上充得的电压达到启动所需电压以上时，内部的准谐振电路启动进入振荡状态，产生振荡脉冲信号，内部MOSFET开关管工作于开关状态，在TS1的7-6绕组中将有电流通过，产生感应电压。其中TS1的3-4绕组产生的感应电压经R206限流、D207整流后分为两路：一路经D206、C204滤波后加到U201的2脚形成二次供电，U201内部得到一个稳定的供电后，持续进行振荡；另一路作为反馈电压经R208与R209分压送到U201的3脚。
TS1的1-2绕组上产生的感应电压，通过D204整流及C206滤波，产生vcc电压，经开关机电路控制后，为PFC驱动电路提供VCC1作电压。
TS1次级8-9绕组产生感应的电压，通过DS1流、C208、L201、C210、C211滤波得到3.3V/0. 2A电压，通过接口电路P1往信号处理板上控制系统电路，作为电视机工作在待机状态时，控制系统电路的工作电压。
③稳压控制电路稳压控制电路由三端精密稳压器U202（KIAZ431）和光电耦合器PC1（TLP781）组成，对副电源输出端3. 3V/0. 2A分压取样，对开关电源初级U201的4脚内部电路的脉冲占空比进行调整，达到稳压的目的。
当3. 3V/0. 2A电压升高时，经电阻R222加到光耦PCl的1脚的电压同样也升高。同时，3. 3V/0. 2A电压经取样电阻R218、R220//R219分压加到U202的1脚，U202的3端电压下降，流过PCl的1-2脚的电流变大，Pc1部三极管的导通增强，U201的4脚电压下降，U201内部的控制电路控制MOSFET管提前截止，从而使输出电压下降，达到稳压的作用。
④开关机控制电路开关机控制电路如图4-19的下部和图4-17左侧所示，由Q407、光耦PC3、Q205组成的vcc1控制电路和Q305组成的LLC-VCC控制电路组成，采用控制PFC功率因数校正驱动电路U301的VCC1电和主电源 LLC-VCC供电的方式。
a．待机状态电视机工作在待机状态时，信号处理板上的控制系统电路输出的开／待机（P-ON）控制电压为低电平0、Q407因b极无偏置电压截止。Q407截止后，光耦合器PO截止。三极管Q205截止，无电压输出，主开关电源驱动集成块和PFC激励电路因无供电电压不工作，主开关电源和PFC电路停止工作。
b．开机收看状态用遥控器或本机键开机后，信号处理电路输出的P-ON开／待机控制电压由低电平变为高电平，Q407、PC3均由截止转为饱和导通，Q205导通，将VCC电压变为VCC1电压送到PFC驱动电路U301的8脚，PFC电路启动工作，将整流滤波后的市电校正后提升到＋390V为主开关电源供电，同时U301从2脚输出RDY高电平激励电压，Q305导通，向主电源厚膜电路U401的7脚提供LLC-VCC供电，主电源启动工作，为整机提供＋24V/2A、＋58V/1. 5A电压，进入开机状态。
