海信LED液晶彩电采用的型号为RSAG7.820.4162型电源板，是海信公司专为LED彩电开发采用的电源板，集成电路采用FAN7930＋TNY175＋FAN7612S组成方案，输出5VS、24V、12V、18V电压，应用于海信LED40Kl6X3D、LED42T39AK、LED46T39D41、Lm46K01P、LED55T36GP、LED55XT39G3D等LED液晶彩电中。

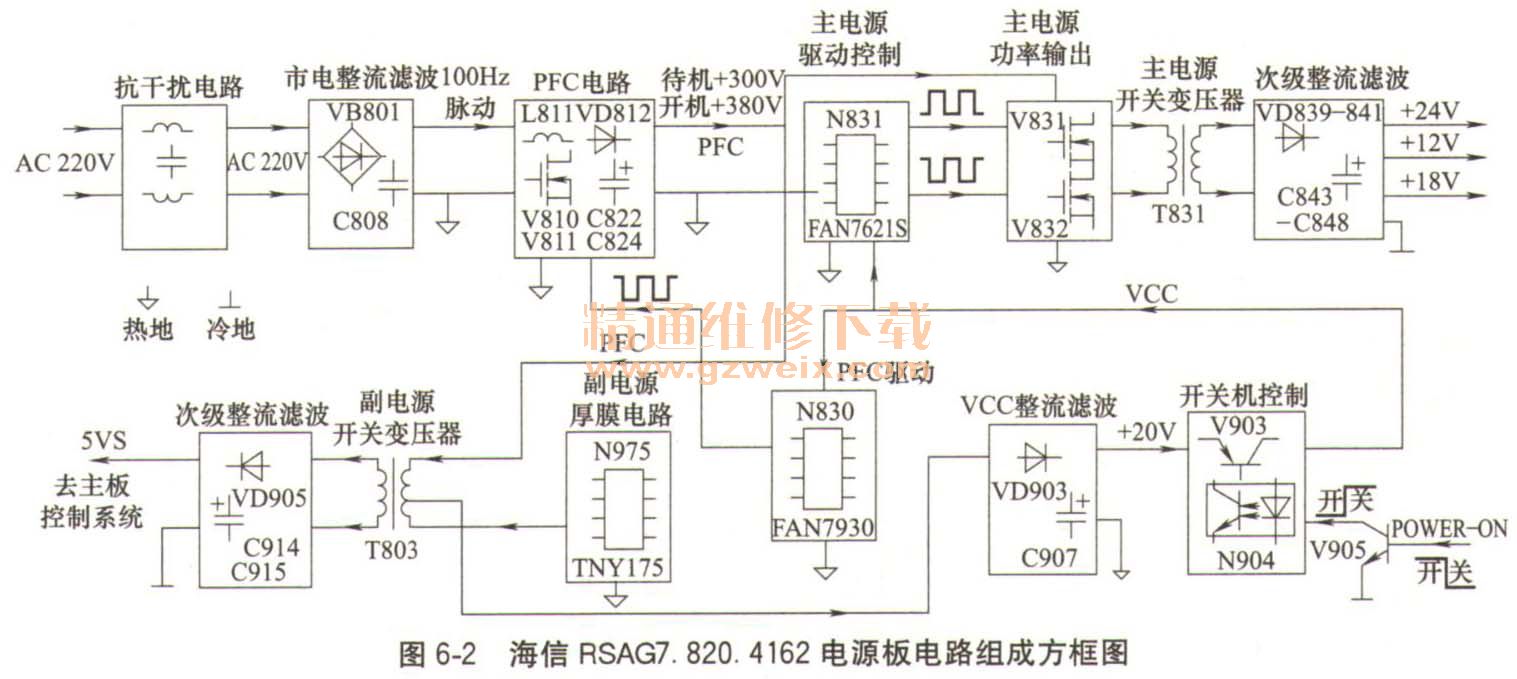

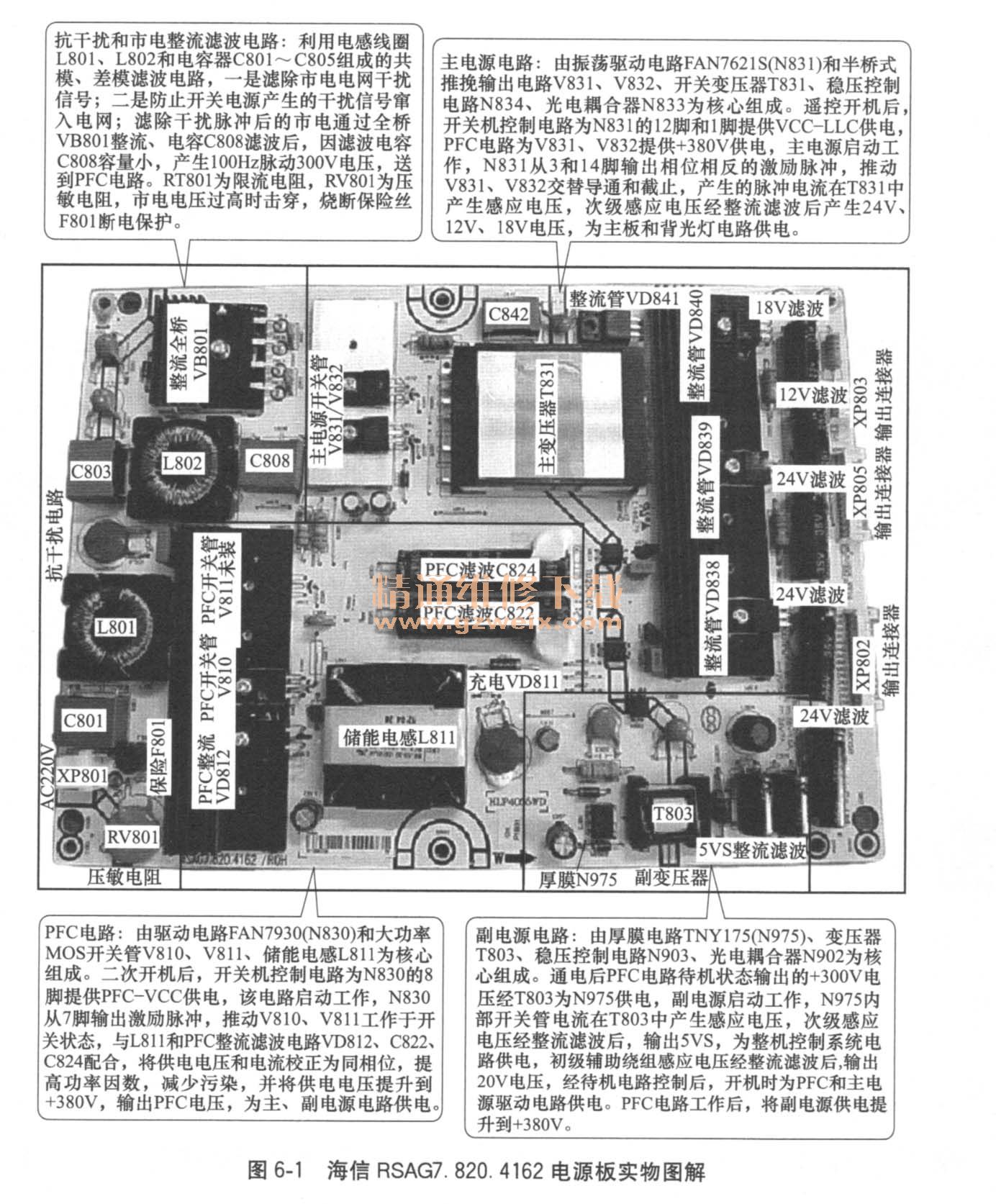

    海信RSAG7. 820. 4162电源板实物图解如图6-1所示，电源板电路组成方框图如图6-2所示。



    该电源板由三部分组成：一是以集成电路FAN7930（N830）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋380V，为主、副开关电源供电；二是以集成电路TNY175（N975）为核心组成的副开关电源，产生＋5VS电压和＋20V电压，＋5VS电压为主板控制系统供电；三是以集成电路FAN7612S（N831）为核心组成的主开关电源，产生＋24V、＋18V、＋12V电压，为主板和背光灯板供电。
   （1）抗干扰和市电整流滤波电路

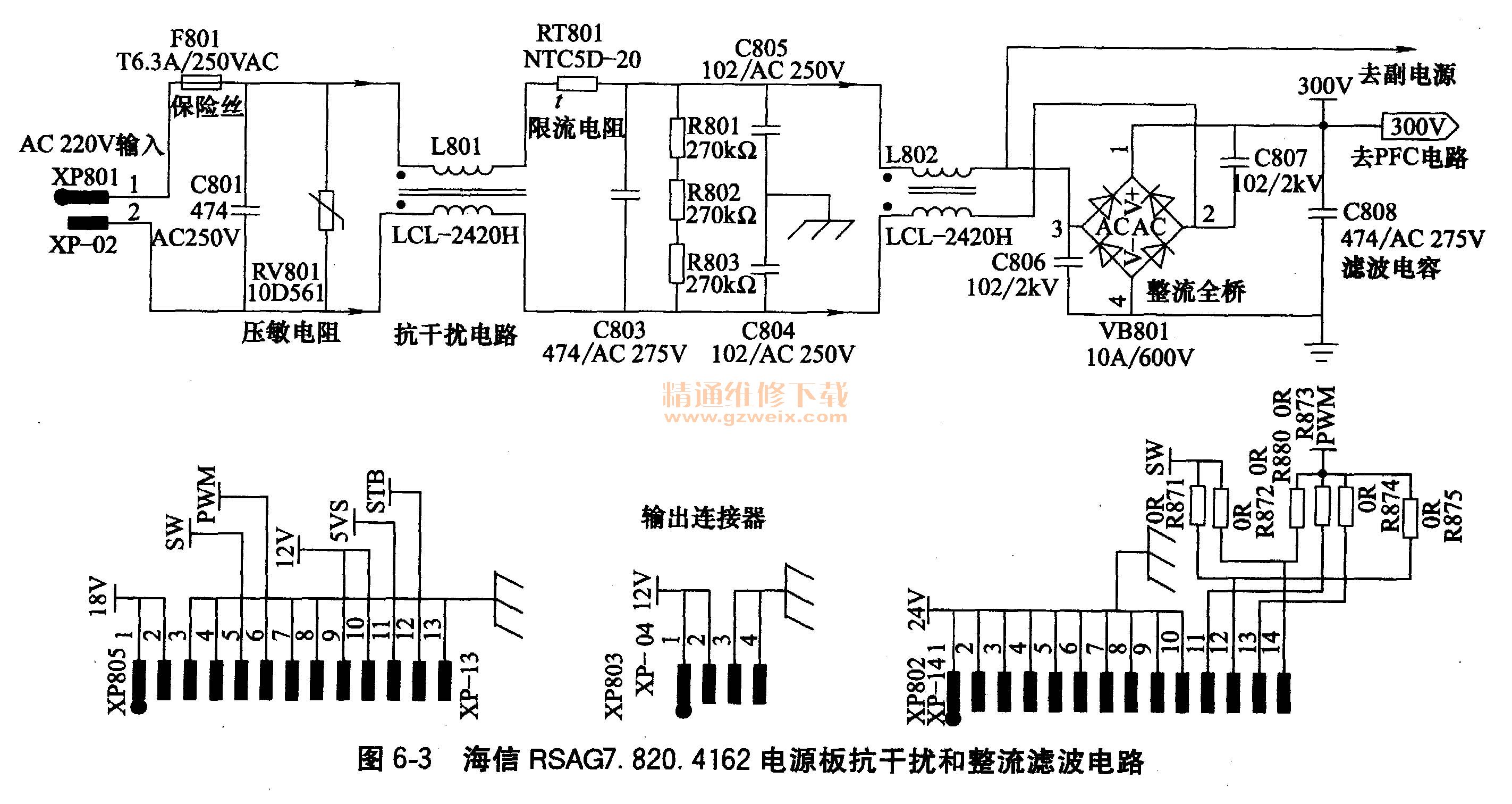

    海信RSAG7. 820. 4162电源板抗干扰电路、市电整流滤波电路如图6-3所示。下面是电源板的输出连接器。

    ①抗干扰电路抗干扰和市电整流滤波电路：利用电感线圈L801、L802和电容器0804、C805组成的共模抑制电路，滤除电源和电网产生的对称干扰信号；C801、C803是差模抑制电容，滤除电源和电网产生的非对称干扰信号。一是滤除市电电网干扰信号；二是防止开关电源产生的干扰信号窜入电网。RT801为负温度系数的热敏电阻，限制开机瞬间的充电电流；RV801为压敏电阻，市电电压过高时击穿，烧断保险丝F801断电保护；R801～ R803是C801、C803的泄放电阻，关机后泄放掉C801、C803的高压电荷。
    ②市电整流滤波电路滤除干扰脉冲后的市电，一路通过全桥VB801整流、电容C808
滤波后，因滤波电容C808容量小，产生100 Hz脉动300V电压，送到PFC电路；另一路送往副电源，整流、降压后获取市电取样电压，送到副电源厚膜电路的市电检测端。
   （2）副电源电路

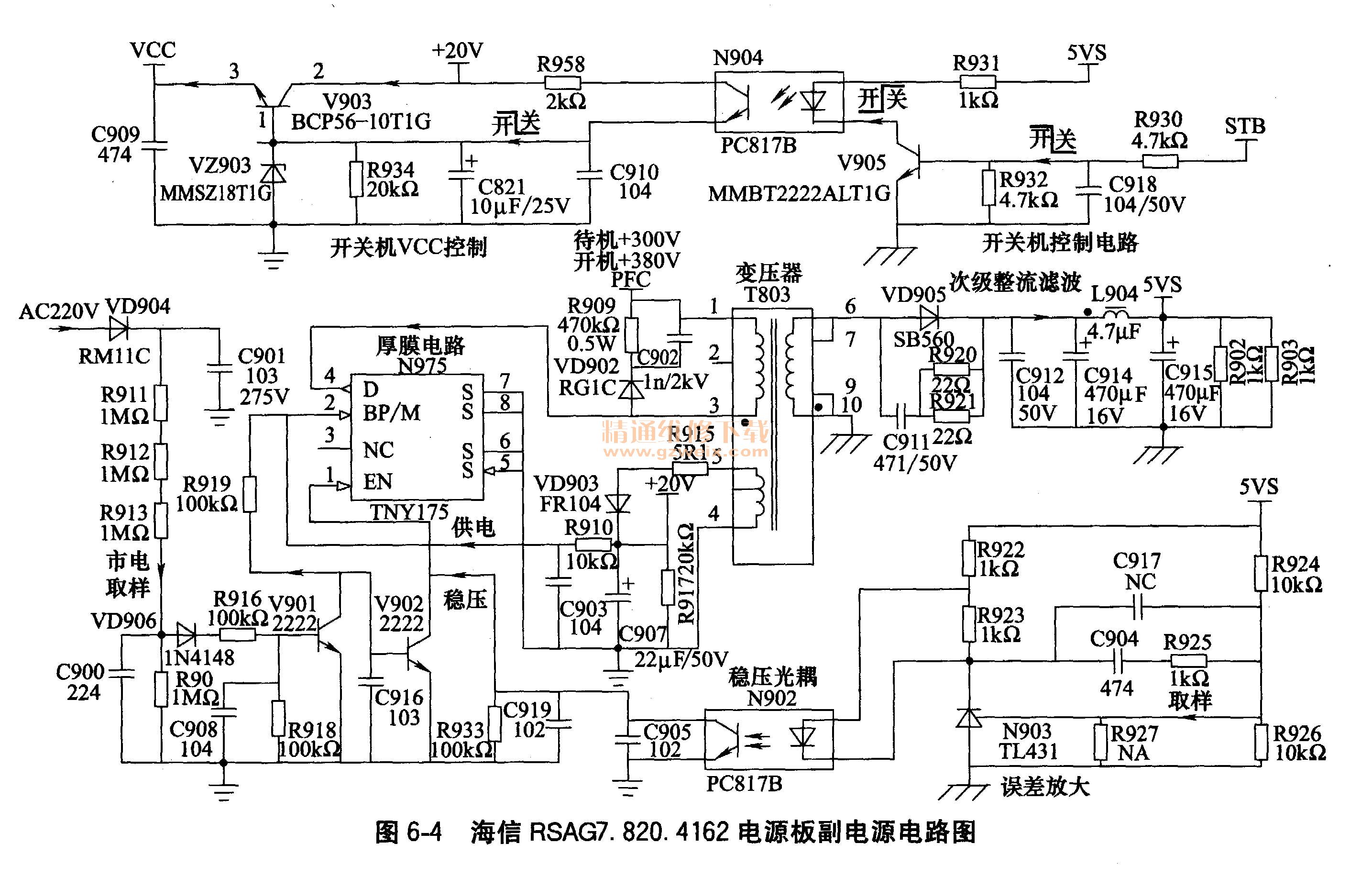

    海信RSAG7. 820. 4162电源板中的副电源如图6-4所示。副开关电源由厚膜电路TNY175（N975）、变压器T803、稳压控制电路N903、光电耦合器N902为核心组成。通电后首先工作，为整机控制系统提供5VS电压，同时产生＋20V电压，经开关机电路控制后，为PFC驱动电路N830和主电源驱动电路N831提供VCC工作电压。

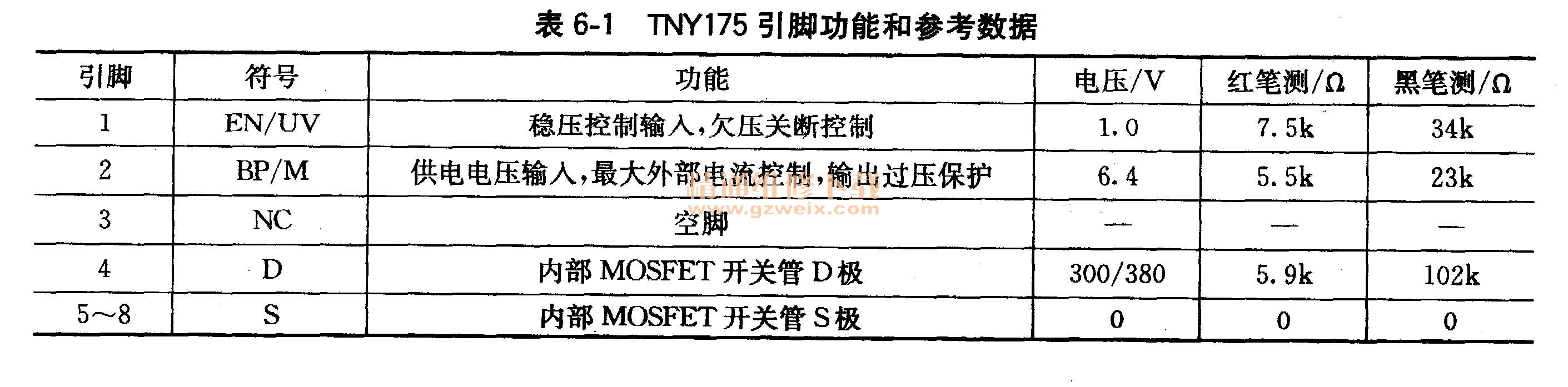

   ① TNY175简介TNY175是小型开关电源厚膜电路，内部电路方框图如图6-5所示，内含振荡驱动电路和MOSFET开关管，应用于电源适配器时，230VAC供电时输出功率为8.5W， 85～265VAC供电时输出功率6W；应用于开放电源时，230VAC供电时输出功率为15W， 85～265VAC供电时输出功率11. 5W。TNY175的引脚功能和参考数据见表6-1。



    ②启动供电过程整流滤波后的100Hz脉动300V电压送往PFC功率因数校正电路，经VD811向PFC滤波电容C822、C824充电，·待机状态产生＋300V的直流PFC电压，为副电源供电。该电压通过变压器T803的1-3绕组加到厚膜电路N975的4脚，进入集成块N975内部电路后分为两路：一路加到内部MOSFET开关管的D极；另一路经集成块N975内部的恒流源充电电路向2脚外部的C907充电，当充电电压达到设定值时，内部振荡电路启动，产生振荡脉冲信号，内部MOSFET开关管工作于开关状态，在T803的1-3绕组中将有电流通过，  产生感应电压。
    T803的5-4绕组产生的感应电压经R915限流、VD903整流、C907滤波后分为两路：一路经R910加到N975的2脚，作为反馈电压，对振荡器进行调整；另一路送到开关机控制电路V903的。极，经V903控制后，为PFC驱动电路N830和主电源驱动电路N831提供VCC供电。
