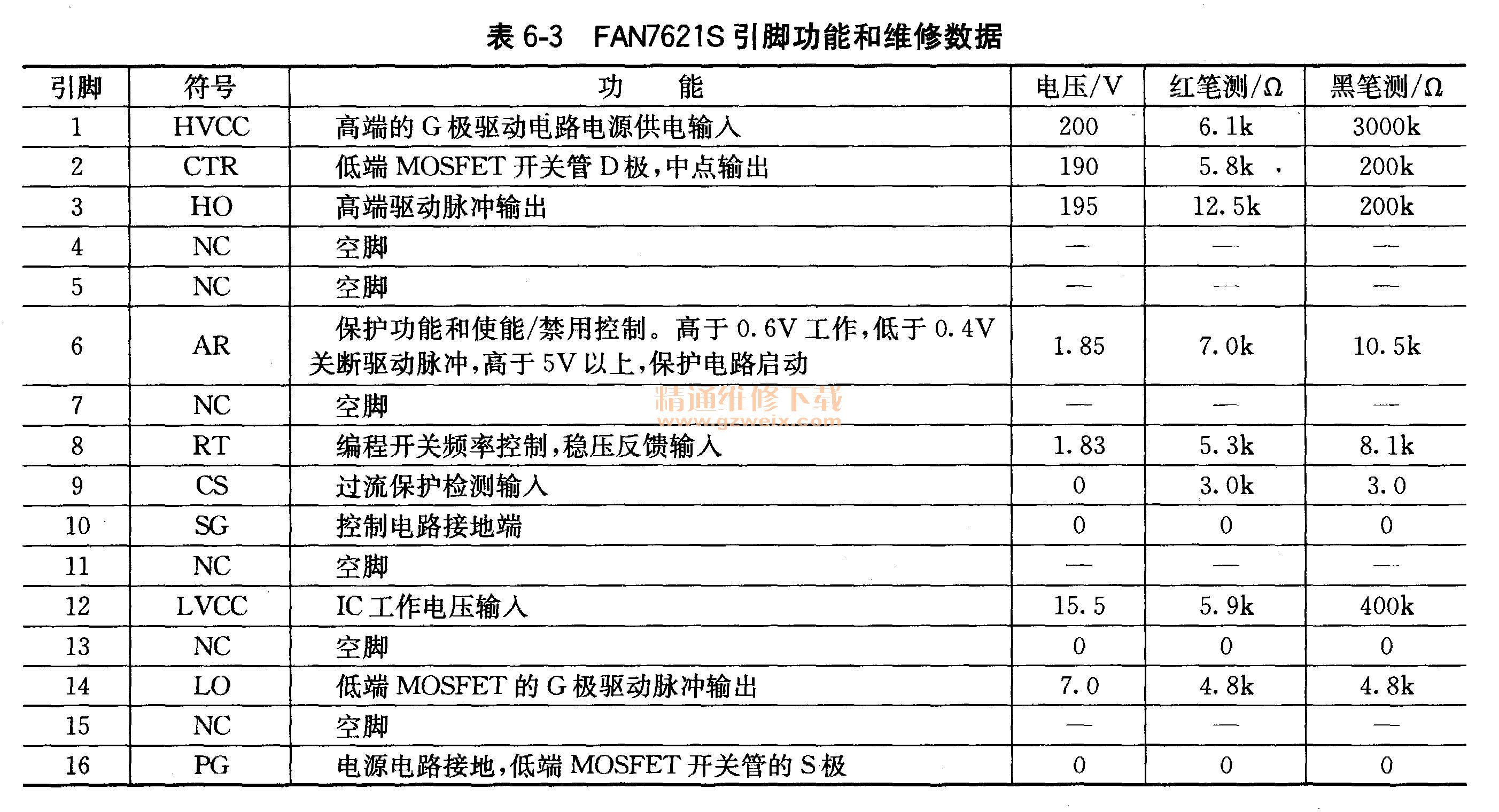

FAN7621S引脚功能和维修数据见表6-3。

    ②半桥式输出电路简介电路中，R840为过流检测取样电阻；R865、R866、R868、R869为输出电压取样电阻；N833为稳压光电耦合器；N834为具有精密电压基准的稳压集成电路；R867、C849用于防止寄生振荡。
    为了更好的驱动上臂MOSFET开关管，采用了自举升压电路，VD831为自举升压二极管；C836为自举升压电容。当半桥式输出电路开关管V831截止时，V832导通，N831的2脚接地，VCC-LCC通过VD831为C836充电，此时C836两端电压为VCC-LCC，当半桥式输出电路开关管V831导通，V832截止时，N831的2脚变为380V，此时C836两端电压不能突变，N831的1脚电压为VCC-LCC加上380V，满足V831推动所需。
    ③启动工作过程遥控开机后，PFC电路启动工作，一是输出380V的PFC电压为半桥式输出电路MOSFET开关管V831、V832供电；同时PFC驱动电路N830的2脚输出高电平 RDV电压，迫使V835导通，输出VCC-LLC电压，为主电源驱动电路N831供电，主电源启动工作。
    N831从3和14脚输出相位相反的激励脉冲，通过VD803、R856、R857和VD802、R859、R860组成两路灌流电路推动V831、V832交替导通和截止，产生的脉冲电流在T831中产生感应电压。由于T831的初级绕组和电容器C842组成串联谐振电路，流过绕组的电流接近正弦波。T831次级感应电压经全桥整流电路整流、滤波后产生24V、12V、18V电压，24V电压为背光灯电路供电，12V电压为主板供电，18V电压为伴音功放电路供电。
    ④稳压工作过程稳压控制电路由误差放大器N834、光电耦合器N833为核心组成。当24V、12V输出端的电压偏高时，此偏高的电压经电阻取样，N834的输入电压升高，输出电压降低，N833内部发光二极管通过的电流加大，光敏三极管通过的电流加大，N831的8、6脚得到的反馈电压比正常时低，开关管的导通时间相应地变短，T831上的各感应电压会相应地降低，24V、12V输出端的电压恢复到正常值；当24V、12V输出端的电压偏低时，其稳压过程与前述相反。
    ⑤开关管电流检测电路由R840、R834和N831的9脚内部完成。半桥式输出电路MOSFET开关管V831、V832过流时，流过R840的电流增大，R840两端的压降增大，经R834送到N831的9脚电流检测输入端，使9脚负压更负，达到保护设定值时，内部过流保护电路启动，使N831停振，保护MOSFET开关管V831、V832的安全。
    ⑥过压保护电路驱动芯片N831的12脚供电输入端，内设电压检测电路，当输入到12脚的供电电压过高，超过23V时，N831芯片内部保护电路动作。
