7.其他接口控制电路
    （1）SVP-QX68输出接口控制

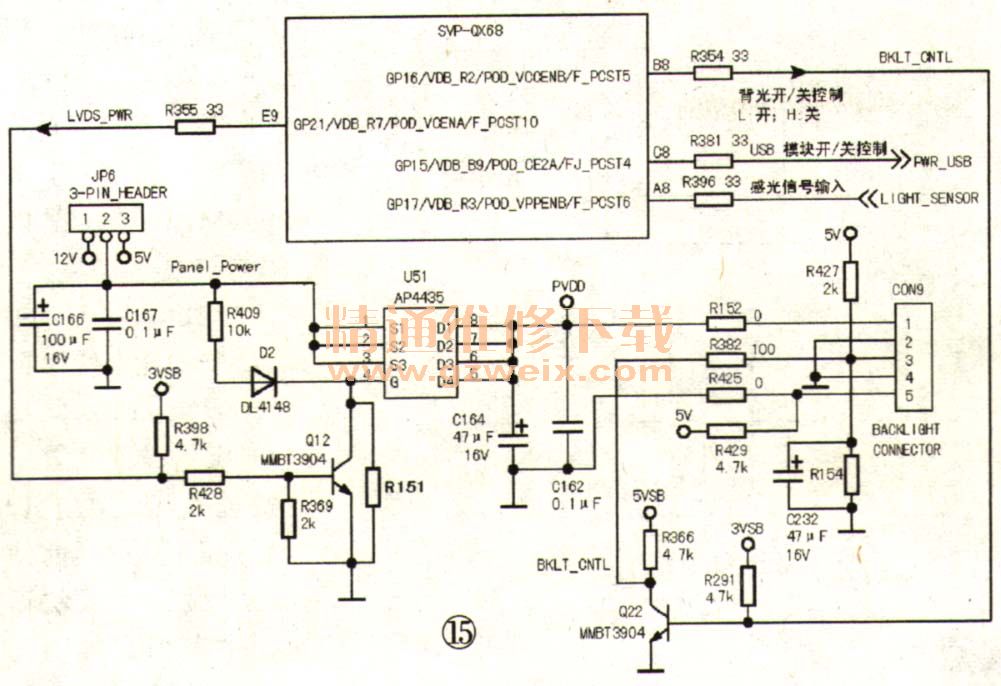

    SVP-QX68通过电阻R381输出PWR_USB信号，对USB模块进行开/关控制，如图15所示。当该信号为低电平时，USB正常选通；当该信号为高电平时，USB模块不选通。

    SVP-QX68的BKLT_ CNTL端是背光板开/关控制脚，当该端输出高电平时，背光驱动板不工作，当为低电平时，背光驱动板工作。LIGHT_SENSOR端接收来自感光板的信号。
    在SVP-QX68正常工作后，从LVDS-PWR端输出高电平，送给Q12，Q12饱和导通，其集电极输出低电平，送给P沟道场效应管U51（AP4435）的④脚，U51导通，从D极输出PVDD电压，供给逻辑板。
   （2）屏变功能
    屏变功能有三种，分别为光感屏变、场景屏变和全屏变。光感屏变的原理是感光板通过对环境光的感应与检测，输出2.5V~3.2V的可变电压，SVP-QX68通过LIGHT_SENSOR端接收到这个信号后，经过软件设定的算法，通过BRT_PWM端输出PWM电平去控制背光亮度。由于背光驱动板上的BRT_CNTL信号电平控制范围为0V~3.3V，0V时背光最暗，3.3V时背光最亮，这与SVP-QX68的BRT_PWM端的输出特性正好相反，因此需在此电路中接一只反相三极管Q10，如图16所示。

    场景屏变则是根据图像信号中的亮度变化输出PWM电平去控制背光亮度。全屏变的效果则是根据60%×场景屏变＋40% ×光感屏变的值去控制背光亮度。
   （3）遥控接收与指示灯电路

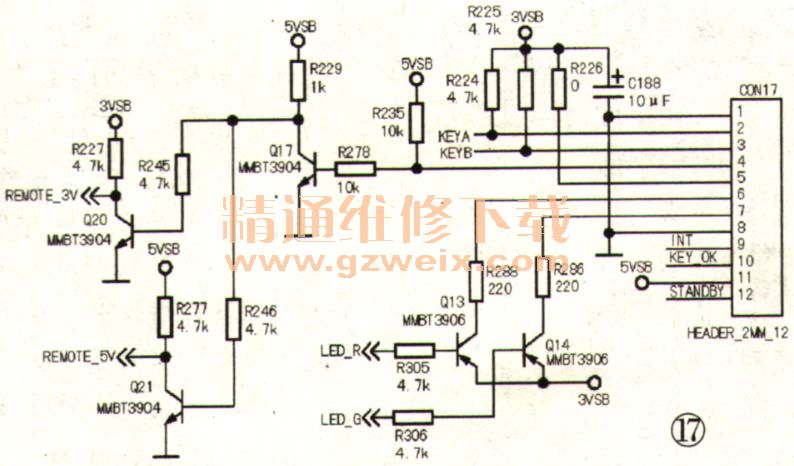

    红外接收电路主要负责接收遥控器发出的红外信号，并将其转化为电信号，从插座CON17的④脚输出，经Q17倒相后分两路输出，一路三极管Q20反相后送给主板的CPU，另一路经三极管Q21反相后送到USB的CPU，如图17所示。Q20、Q21主要起到隔离、电平转换和反相的作用。

    该机芯的面板指示灯电路如图18（a）所示，安装有红、蓝双色指示灯，早期部分机型用CPU的两个I/O口各加一级反相电路来控制，此时加到指示灯上的电压约2.8V。这个电压对于红色指示灯没有任何问题，但由于蓝色指示灯的开启电压要求较高（约高于3V），出现部分蓝色指示灯不亮。因此，后期机型对指示灯电路进行了改进，只用一个CPU的I/O口，多加一个NPN型三极管Q1，其c极通过上拉电阻R1005接5V，即蓝灯由Q1的c极驱动，如图18（b）所示。
