三、软件升级与工厂模式调试
1．软件升级说明

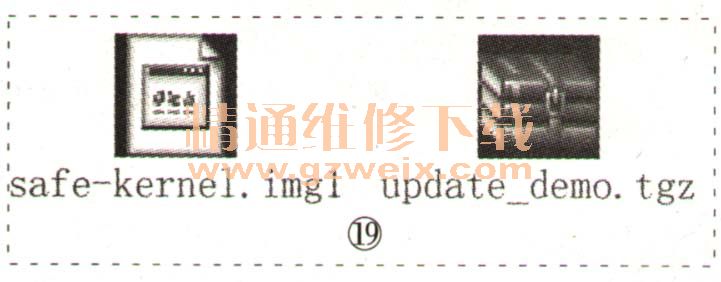

由于该机芯有两块CPU，所以要升级两种软件：一种是对MCU烧写的软件，由于该IC承担的工作相当的少，所以程序非常简单，一般不用升级；二是存储在FLASH里面的主程序，其升级方式采用USB升级接口方式，具体操作如下：先找到对应的升级程序，其图标如图19所示，将其拷贝到U盘的根目录下面，然后通过USB转VGA的转接座插到主板的VGA接口中再开机，如果接收头指示灯红、蓝交替闪烁，表明正在进行软件升级，指示灯闪烁停止则表示升级完成，这时需要先拔出VGA转接座，关机后再开机即可。
需要说明的是，用于升级的U盘需用质量较好的U盘，否则升级易失败。
2．工厂模式的进入与退出
该机芯彩电进入工厂模式的方式有以下三种：一是直接按工厂模式遥控器的3F键即可进入；二是先按遥控器或本机上的“音量一”键，使音量减到0，在音量菜单未消失前，再依次按下遥控器上的数字键0、7、5、5即可；三是按住遥控器上或本机上的“音量-”键，使音量减到0，不松手同时按遥控器上的交替键即可进入。
退出工厂模式方式有以下三种方法：一是在各调试项目完成后，按遥控器上的“静音”键，这时屏幕左上方会出现“Factory modeoff!”字样，即退出工厂模式；二是直接按遥控器上的交替键，也可退出工厂模式；三是直接交流关机或待机。
3．工厂模式调试说明
在工厂模式下可进行老化操作，如需雪花点老化，需先将主菜单中的蓝屏选项设为“关”，再进入工厂模式即可。
进入工厂模式后，在菜单的最上方有软件版本的说明信息，如：CPU 8DA5 VER2.4 080815（此行是说明软件版本日期）EEP 8DA5 080813（此行是说明EEPROM的日期）。下面对工厂菜单中的选项进行说明。
BUSOFF：选中此项后，按音量右键进入软件调试（DEBUG）模式。在一般情况下，建议不要使用此功能。若进入了软件调试模式，关机后重新启动，电视机可恢复正常。
CLEAR EEPROM：此项功能是将EEPROM中的数据恢复为默认值。在调试中，若误改了一些功能选项数据，这时可按“频道＋/－”键选中此项，然后按下“音量＋”键几秒后，屏幕左上方出现“please reboot your sys-tem”的提示，这时关断电源再开机即可将EEPROM中的数据恢复为默认值。
SYSTEM CON-TROL：此功能未使用。
PanelControl：此功能为屏设置，按“音量＋/－”键进入其子菜单：1）PanelType：显示当前使用的是什么屏，无法通过遥控操作来更改其值，如值为“1080P”，则表示所配屏的分辨率为1920×1080。2）PanelSelect：此项用来选择各种屏所用的白平衡参数，当前选定的值应与所用屏相同，42英寸LG FULLHD 120Hz屏对应的值为LG42；47英寸LG FULLHD 120Hz屏对应的值为LG47。
FIELDSWITH：OFF，表示此项功能暂未使用。
LVDSMapping：如果配用的是LG屏，该项的值选Normal；如果配用的是三星屏，则值选Samsung。在正常情况下，不要更改此项的值。
SourceSelect：此功能未使用。
White Balance：此项功能是白平衡调节，按“音量＋/－”键进入子菜单调节白平衡。在一般情况下，不需要调节白平衡。
四、常见故障检修
故障现象1：黑屏（背光不亮）。
分析检修：遇到黑屏问题首先要检查电源供电是否正常。用电压表检测CON20的12V输出端有没有电压，如果没有电压，则可能处于待机状态。如果12V输出电压正常，则要看SVP -QX68的内核（CORE）电压是否正常，用万用表检测电感L21靠近SVP-QX68的一端的电压（参见图7），若电压在1.05V~1.1V之间为正常。接下来检测存储器的供电是否正常。DDR的1.8V供电由U30提供，FLASH存储器的3.3V供电由U28提供。如果这些电压均正常，则测量SVP-QX68外接电阻R354一端的电压，参见图15，如果该电压为高电平，则说明SVP-QX68工作不正常，此时则要检查FLASH里面的数据是否正常，或者SVP-QX68有无虚焊现象；如果该电压为低电平，则说明SVP-QX68工作正常，则需该路控制中的反相三极管Q22及其外围元件，如果这些都正常，并且背光驱动板的供电也正常，则表明背光驱动板有问题。
故障现象2：黑屏（背光亮）。
分析检修：这种情况基本表明SVP-QX68已正常工作，则需检测SVP-QX68输出的LVDS信号是否正常，这时可用万用表测量插座CON4的LVDS信号端电压是否约为1.2V。如果LVDS的信号端电压均正常，则检查上屏线与逻辑板的连接是否良好，如果良好则检测逻辑板电路。
故障现象3：花屏。
分析检修：从实修情况看，花屏故障大部分是因LVDS线没有插好所致。还有一种原因是EEPROM中数据出错造成屏参数不对。如果怀疑故障原因是后一种情况，则可先进入工厂模式，进行CLEAR EEPROM操作，看能否恢复正常。
故障现象4：待机功能无效。
分析检修：主要检查待机电路，首先看MCU的待机电平输出是否正确，再检测Q18的基极是否为高电平、集电极是否为低电平（如不是，则Q18坏），最后检查待机开关电源电路。
故障现象5：无声。
分析检修：首先输入其他信号源看是否均无声，如果只有TV状态无声，则检查高频头输出的TV伴音信号是否正常。如果其他信号源也无声，则先检查静音状态，测量TDA8932的⑤脚电压，若为低电平则表明已静音，如果软件没有问题，则表明静音电路有问题。这时主要检测三极管Q28是否导通。如果TDA8932的⑤脚为高电平，则表示电路未处于静音状态，这时检测NJW1144（或NJW1140）的21脚9V供电是否正常，若正常则检测信号输出端14脚、27脚有无信号输出（输出信号幅度约低于300mV）。如果该信号输出正常，则测量TDA8932的⑧脚和20脚24V供电是否正常，若正常则检测TDA8932的输出是否正常，若不正常则可判定TDA8932已损坏。
