大众CC轿车总线故障诊断与排除
来源:汽车维修  作者:佚名  2015-12-16 09:51:20

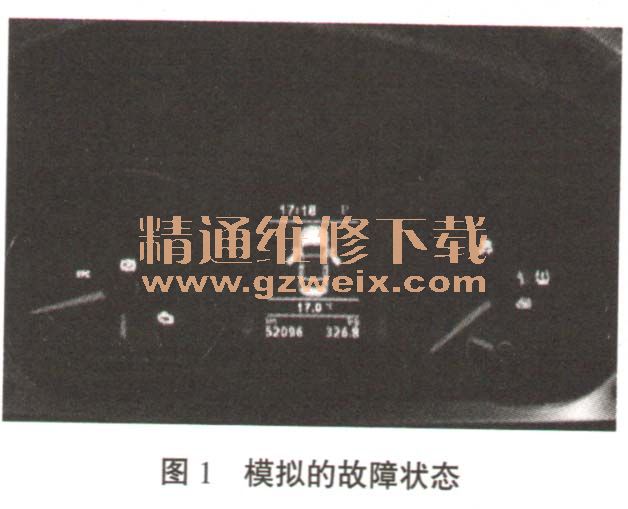

    一辆行驶里程约5万km,配备1.8TSI发动机的2011年一大众CC轿车。该车辆正常行驶突然仪表盘上多个故障灯报警,车速直线下降,加速无反应,仪表盘上挡位无显示(见图1)。

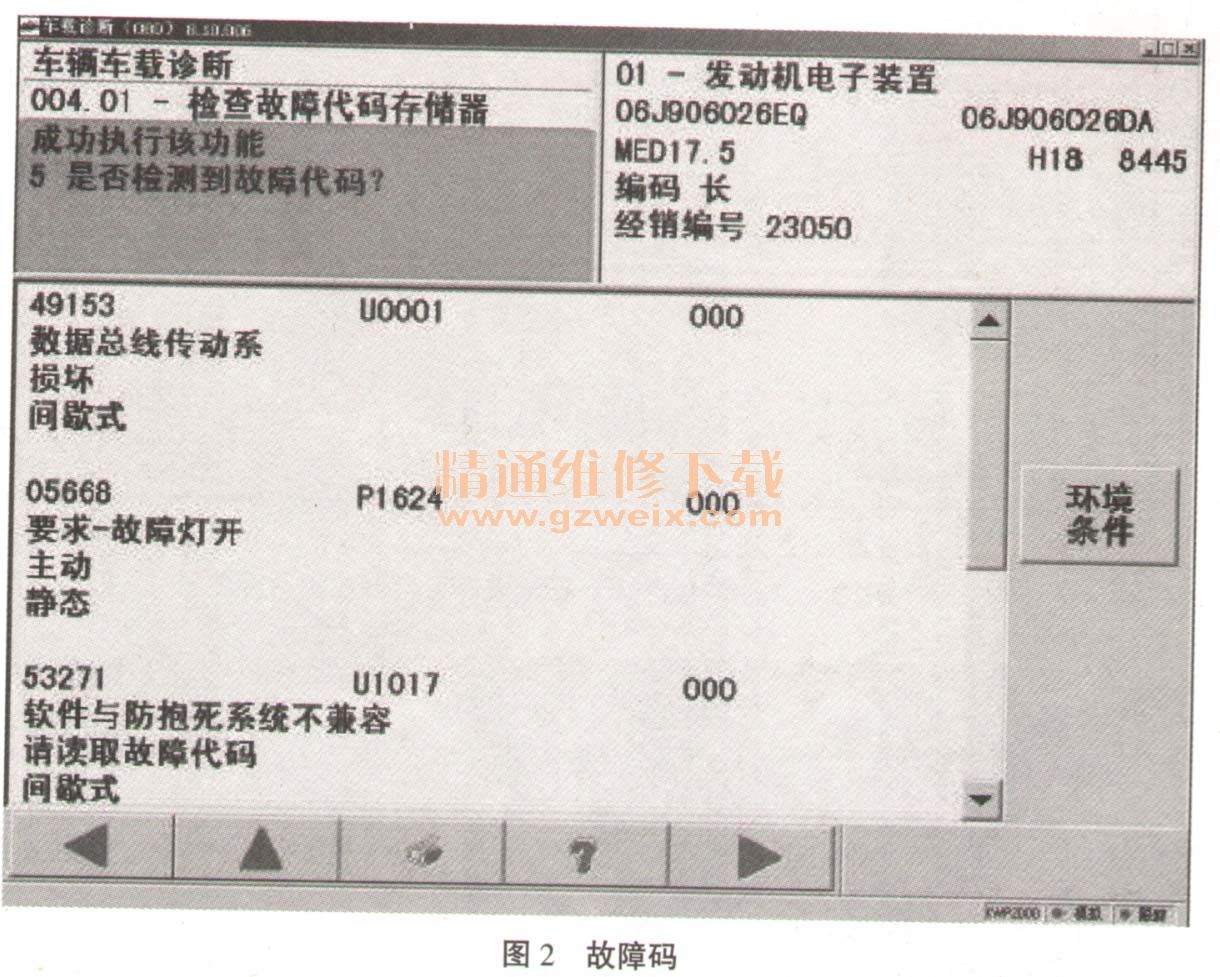

    故障诊断:因此车为多个故障灯报警,且都是动力总线系统的控制单元报警,初步怀疑故障在动力总线系统区域。笔者用V.A.S 6150检测车辆系统,电脑检测故障码如图2、图3所示。

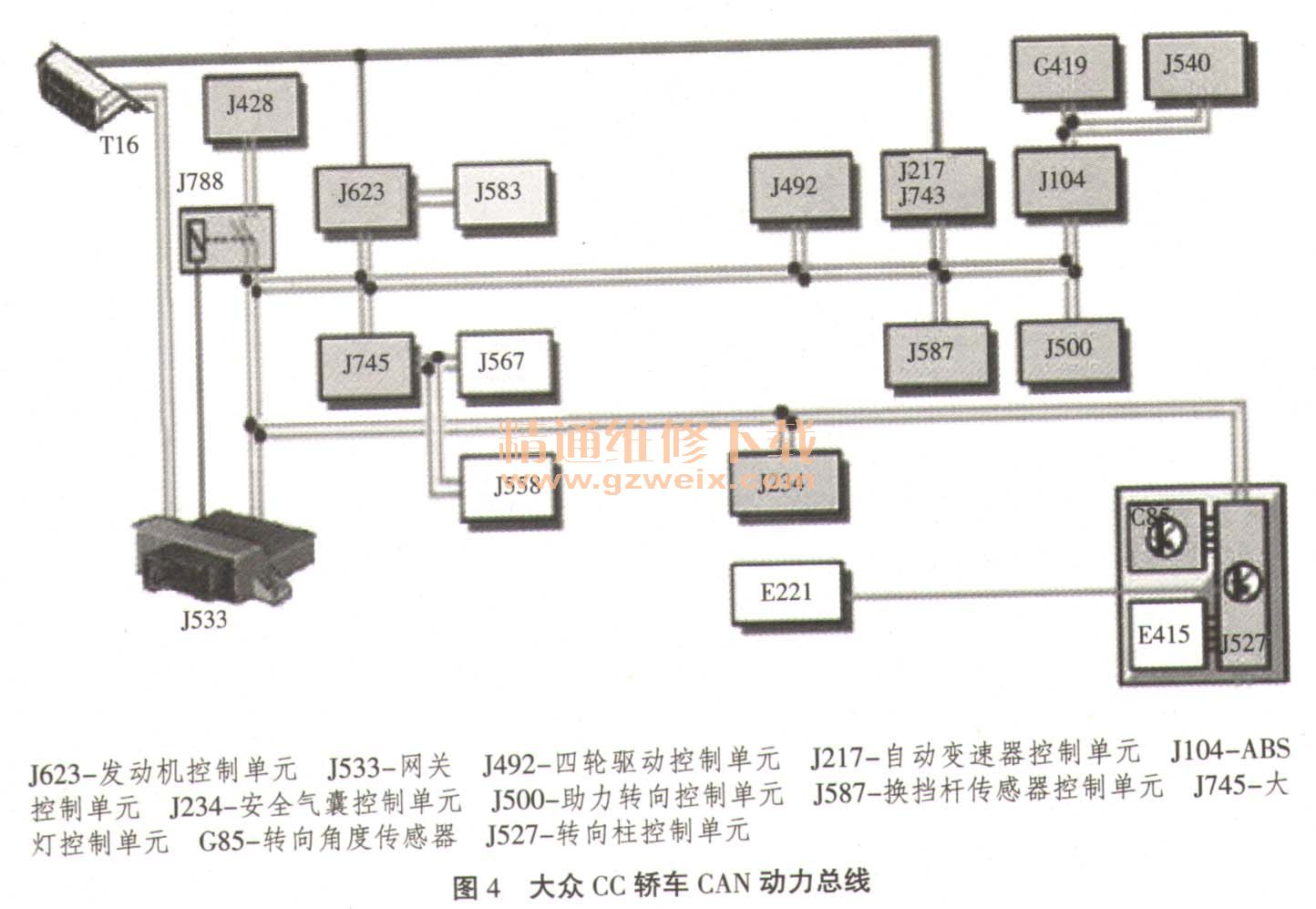

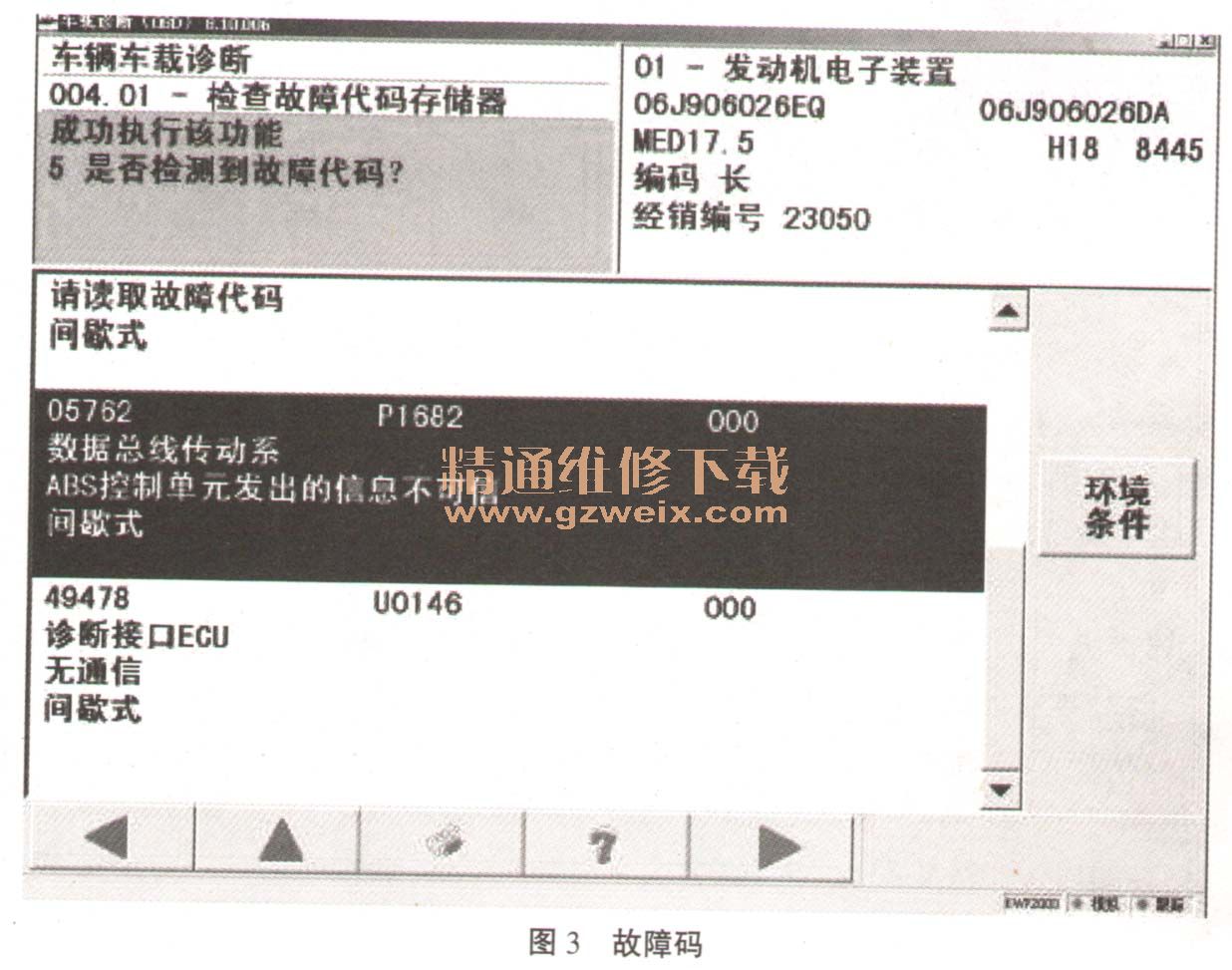

    其它动力总线的控制单元与网关均有“49153数据总线传动系损坏”故障码。笔者根据故障码提示内容分析,应该能确定CAN动力总线有故障。查看动力总线,各控制单元均由CAN动力总线网络联接(如图4所示),如果其中任何一个控制单元内的总线端出现故障都可以导致此故障;某个控制单元之间连接的CAN总线出现短路、断路等情况也会导致此故障;网关损坏也有可能导致动力总线出现故障。从发动机控制单元内读取的故障码中,有1项为:“05762数据总线传动系ABS控制单元发出的信息不可信。”如图3所示。

    检查先从ABS控制单元入手,拆下ABS控制单元插头,检查是否有进水短路现象,但并未发现异常。检查ABS控制单元线束,发现露在发动机舱内部的很少,线束直接接入车内,想继续检查只能拆下室内仪表台等相关部件。按以往维修经验分析,车内线路出现故障的几率小,决定先将发动机舱内的控制单元及线路排查一下,结果未发现问题。断开ABS控制单元,试车,故障再次出现。

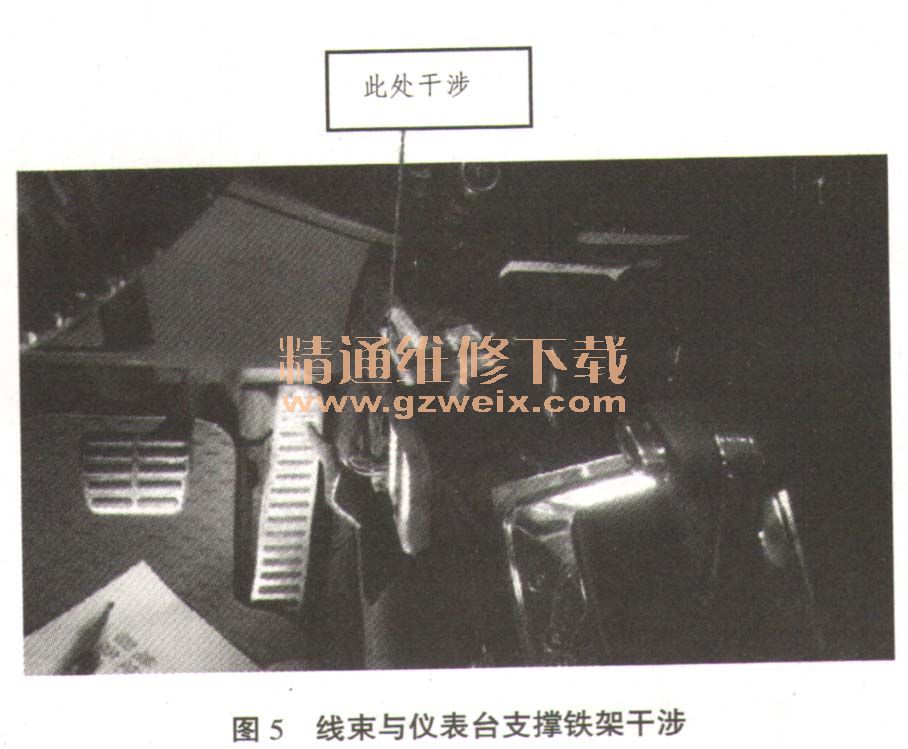

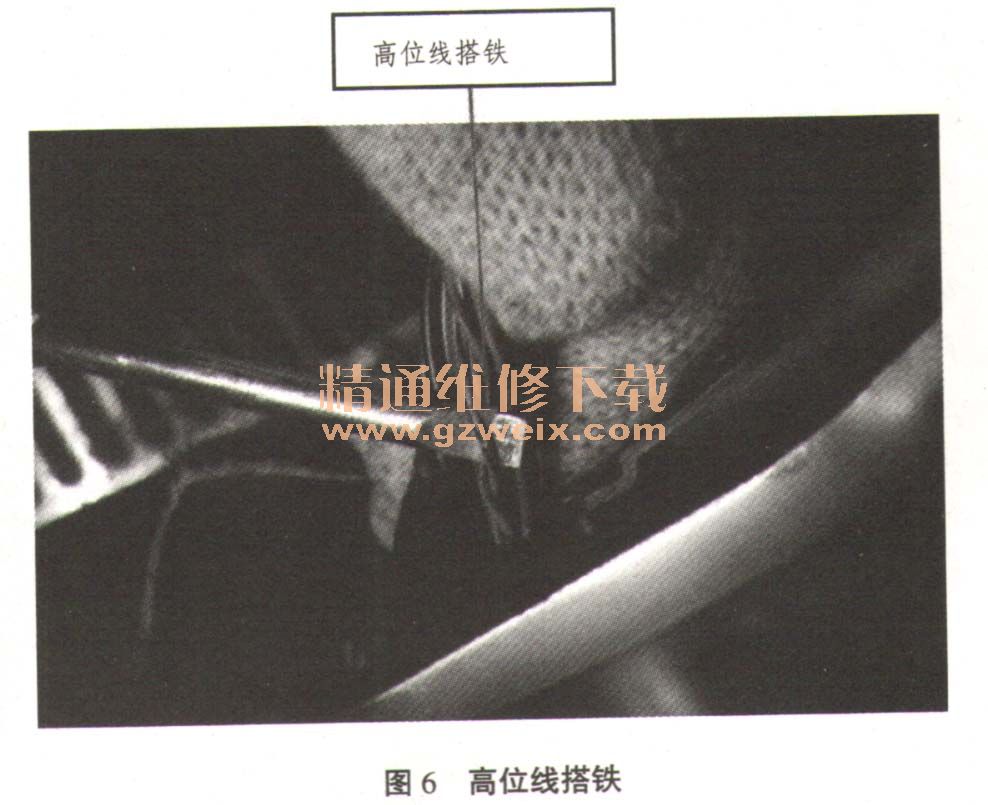

    最后决定拆解车内仪表台,检查ABS线束中的CAN总线。在拆下副仪表台时发现,表台下部换挡杆区域有线束与仪表台支撑铁架干涉,如图5所示。仔细检查正是CAN动力总线的高位线与车身搭铁短路,如图6所示。启动车辆,将此高位线与车身搭铁,故障现象可以重现,确定故障原因。将此线束重新处理,故障彻底排除。



   维修小结:此故障为典型的数据总线故障,故障点不易查找,我们在维修过程中一定要认真读取故障码,了解其与各控制单元通信原理,更有助于故障的排除。
   相关资料:2015年大众原厂维修信息系统ELSA 5.2
