②启动供电过程经功率因数校正电路产生的380V的VDC电压，一路加到半桥式推挽输出电路Q2、Q3；另一路经R26～R28与R29分压后的电压（（5A）加到IC2的7脚启动供电端。二次开机后，开关机控制电路Q4输出的＋14.3V的VCC2电压加到IC2的12脚，IC2内部电路振荡启动工作，产生的振荡脉冲信号经内部相关电路（门限电路、驱动器等）处理后，从11、15脚输出相位相反的两组激励脉冲信号，驱动MOS开关管Q2、Q3进入开关工作状态，轮流导通和截止，形成的交变电流流过开关变压器T2、T3的初级2-6绕组，在T2、T3中产生感应电压。
    T2、T3次级15-12/13/14-16绕组的感应电压经双向整流二极管DS2、DS3整流，CS1 1、CS12、LS2、CS13、CS22滤波后，形成＋12V/7A电压，为负载电路供电，供电回路中的RS17为过流取样电阻，输出C过流取样电压，送到过流保护电路。T2、T3次级10-8/9-11绕组的感应电压经双向整流二极管DS4、DS5整流，CS15、CS16、LS1、CS17、CS21滤波后，形成＋24V/6A电压，为负载电路供电，供电回路中的RS19为过流取样电阻，输出B过流取样电压，送到过流保护电路。
    ③稳压控制电路主开关电源的稳压电路由IC2内部相关电路和光电耦合器IC5、取样误差放大电路ICS2组成。
    主开关电源是通过改变开关电源振荡电路的振荡频率实现稳压的。开关变压器是由T2、T3的2-6绕组与电容C16组成串联谐振电路，串联谐振的中心频率是由T2、T3的2-6绕组的等效电感量和 C16的容量决定的。
    根据串联电路的特性，当加在T2、T3的2-6绕组与电容C16组成的串联电路上的信号频率等于中心频率时，变压器T2、T3的2-6绕组与电容C16构成的电路中的回路电流最大。电感和电容两端的电压最高。当加在T2、T3的2-6绕组与电容C16组成的串联谐振电路上的信号频率偏离中心频率时，T2、T3的2-6绕组与电容C16两端的电压均会低于中心频率时的电压。
    稳压电路的稳压过程为：开关电源的稳压取样来自＋24V和＋12V，当开关电压以因某种原因导致其输出电压升高时，升高的电压经由电阻RS24、RS34与RS25、RS26分压后加到误差放大器ICS2的R极，ICS2的K极电位下降，光耦IC5电流增大，次级光敏三极管导通增强，将IC2的5脚电位拉低，经内部电路处理后使振荡频率偏离中心频率，通过LC串联谐振电路的作用使开关电源输出电压下降到正常值。当＋24V、＋ 12V输出电压下降时，控制过程与电压升高相反，但IC2内部工作情况与电压升高的情况是相同的，使振荡频率向相反的方向偏离中心频率，实现电压回归到正常值。
    ④反馈保护电路IC2的6脚为电压检测信号输入端，半桥式输出电路谐振电容C16两端电压，经C17、R45/A、D14反馈到IC2的6脚，当主电源输出电压过高时，C16两端电压随之升高，反馈到IC2的6脚电压达到保护设计值时，IC2停止输出激励脉冲。
    ⑤电源板过热保护IC2的8脚为过压、过流保护输入端，该电源板在8脚外部设置了误差放大器IC7、热敏电阻TH2组成的过热保护电路。当电源板温度过高时，向IC2的8脚注入高电平，IC2停止输出激励脉冲。
   ⑥PFC输出电压过低保护IC2的7脚为PFC过低检测输入端，PFC电路输出的380V的VDC电压经R26～R28与R29分压送到IC2的7脚，PFC电压正常时，7脚为高电平2. 5V以上，当PFC电路发生故障，输出电压降低，送到IC2的7脚电压低于2.5V时，IC停止输出激励脉冲。
   （4）模拟可控硅保护电路

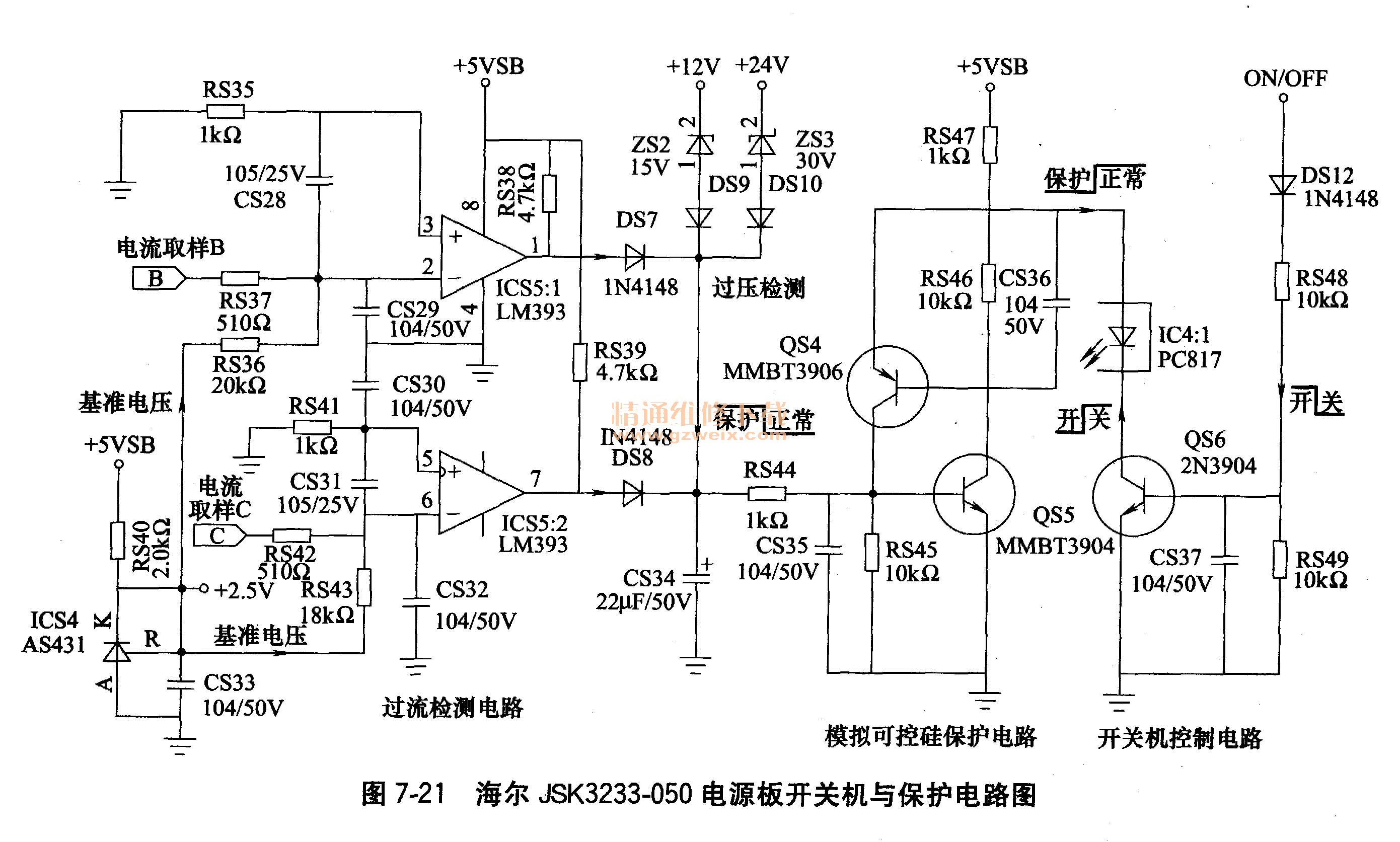

    海尔JSK3233-050电源板中的主开关电源过流、过压保护电路主要由二运算放大电路ICS5（LM393）和模拟可控硅电路QS5、QS4组成，电路如图7-21所示。

    QS5的b极外接24V和12V电压检测和过流检测电路。当24V和12V发生过压或过流故障时，检测电路向QS5的b极注入高电平，QS5和QS4导通，输出低电平保护控制电压，将开关机电路光耦IC4的1脚电压拉低，IC4截止，开关机控制电路Q5截止，切断PFC驱动电路和主电源驱动电路的VCC供电，PFC电路主电源停止工作。
    ①过压保护过压保护检测对象为：＋ 12V、＋ 24V输出端电压，该部分电路主要由
15V稳压管ZD2、30V稳压管ZD3和隔离二极管DS9、DS10组成。
    当24V电压过高达到30V时，击穿30V稳压管ZD3，通过隔离二极管DS10向模拟可控硅电路QS5的b极注入高电平，模拟可控硅保护电路动作。当 12V电压过高达到15V时，击穿15V稳压管ZD2，通过隔离二极管DS9向模拟可控硅电路QS5的b极注入高电平，模拟可控硅保护电路动作。
    ②过流保护过流保护主要由集成块ICS5组成，12V供电回路RS17的左侧产生的过流检测取样电压C送到ICS5: 2的反相输入端6脚。24V供电回路RS19的左侧产生的过流检测取样电压B送到ICS5: 1的反相输入端2脚。ICS5的两个正相输入端5、3脚接地，电流正常时取样电压C、B接近0 V，ICS5的输出端7、1脚输出低电平。
    当＋12V、＋24V输出端负载电路出现短路故障导致供电回路电路过大，在取样电阻RS17或RS19两端产生的电压降增加，输出的取样电压C或B更负，比较放大器ICS5的输出端1、7脚电压翻转，输出高电平，通过隔离二极管DS8、DS7向模拟可控硅电路QS5的b极注入高电平，模拟可控硅保护电路动作。
