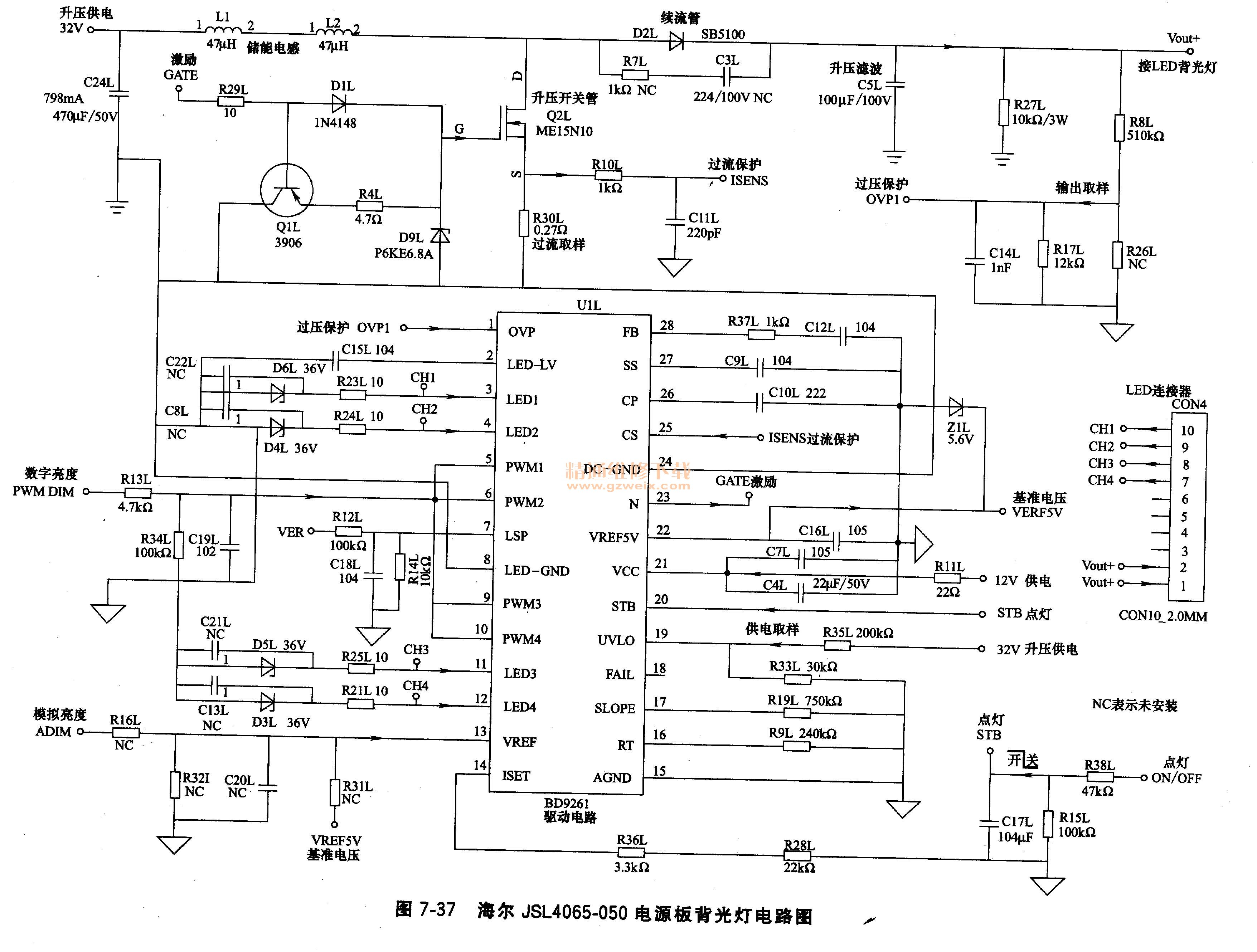

海尔JSL4065-050电源板的LED背光灯驱动电路图如图7-37所示，由BD9261（U1L）为核心的驱动控制电路、开关管Q2L、储能电感L1、L2、续流D2L、滤波C5L为核心组成的升压电路组成。遥控开机后启动工作，将32V电压提升到LED灯串所需，为4路LED背光灯串正极供电，并对各路LED灯串电流进行均流控制，确保LED背光源均匀稳定。

     （1）背光灯驱动电路

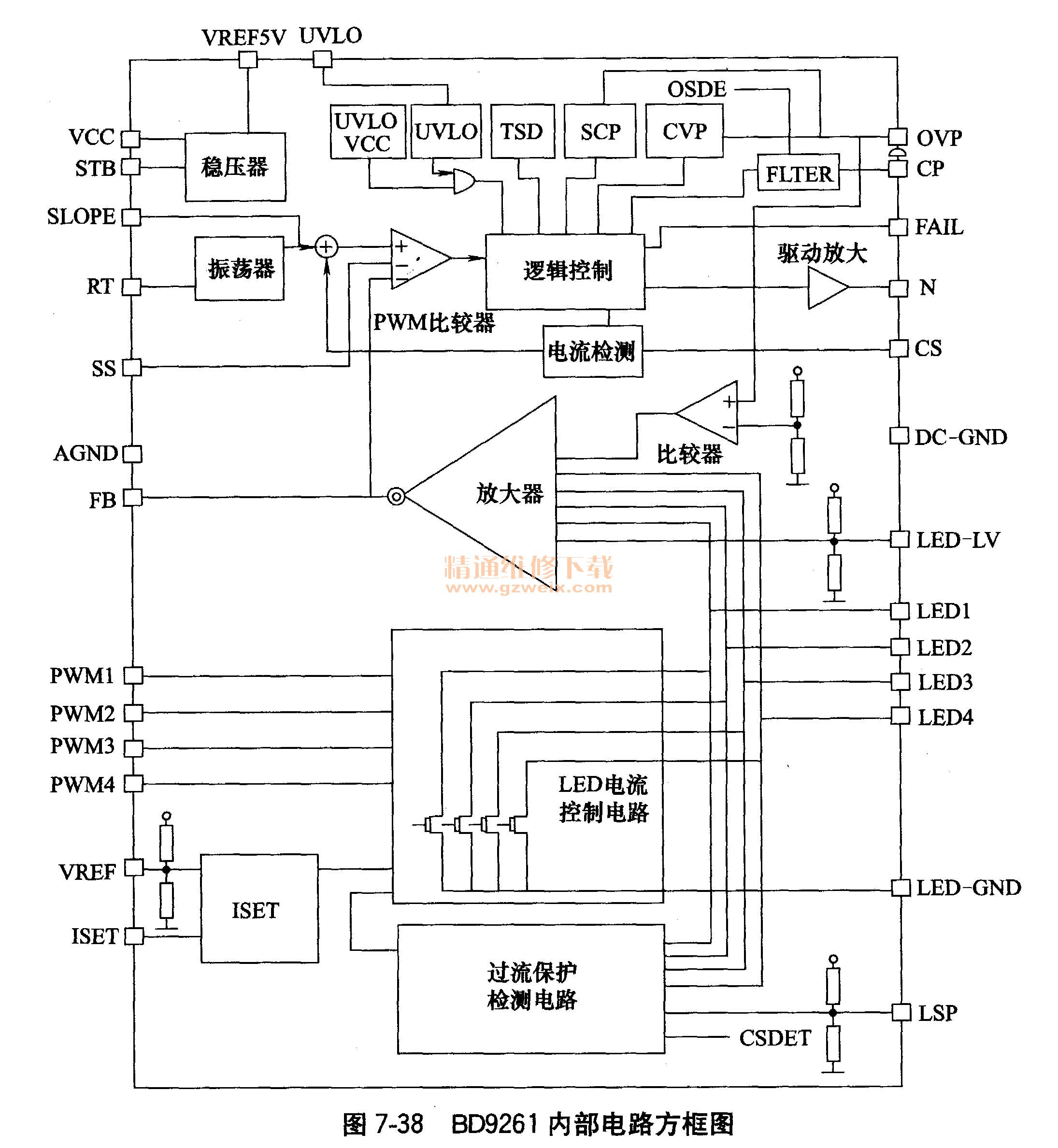

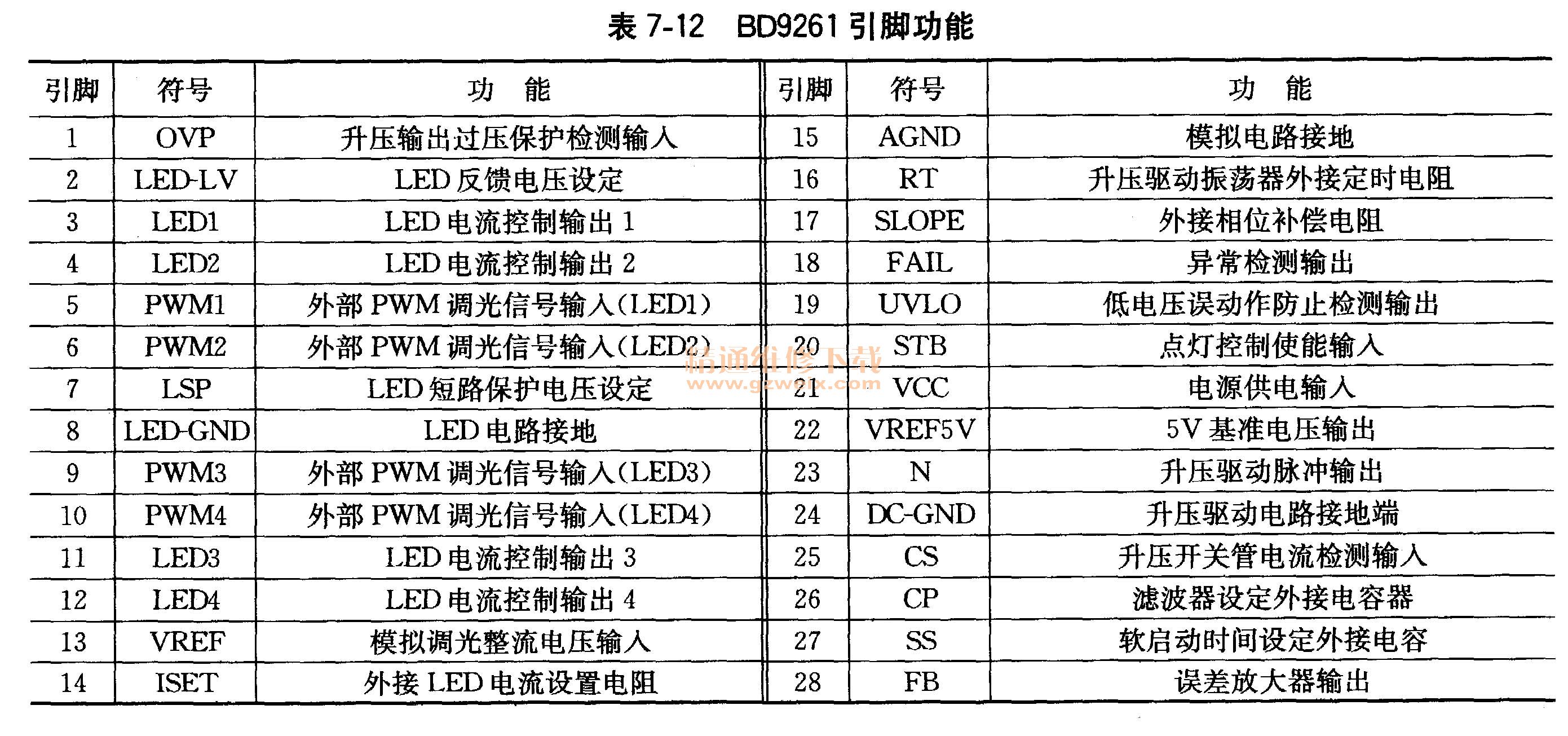

    ①BD9261简介BD9261和BD9264是罗姆公司生产的4通道LED控制芯片，二者引脚功能和内部电路基本相同，内部电路方框图如图7-38所示，内含升压驱动电路和均流控制电路两部分，设有稳压器、振荡器、逻辑控制电路、放大驱动电路、电流控制电路、过流、过压检测和保护电路等。BD9261引脚功能见表7-12。



    ②启动工作过程开关电源输出的32V为升压电路供电，12V为U1L的21脚供电，遥控开机后，点灯ON/OFF电压经R38L变为STB电压送到U1L的20脚，PWM DIM数字调光电压经R13L送到 U1L的5、6、9、10脚，U1L启动工作，从23脚输出升压驱动脉冲，推动升压MOSFET开关管Q2L工作于开关状态，与储能电感L1、L2、续流管D2L、滤波电容C5L配合，将32V电压提升到LED背光灯串所需电压，经连接器CON4的1、2脚为4路LED背光灯串正极供电，将背光灯点亮；CON4的10、9、8、7脚4路LED背光灯串负极电流CH1、CH2、CH3、CH4反馈到U1L的3、4、11、12脚，U1L根据各路反馈电流大小，进行比较后，对各路LED灯串电流进行均流控制，确保LED背光源均匀稳定。
    ③调光控制PWM DIM调光电压经R13L送到U1L的5、6、9、10脚，分别对U1L内部LED1、LED2、LED3的电流控制电路进行控制，经内部电流控制电路从3、4、11、12脚输出，调整背光灯串CH1、CH2、CH3、CH4回流电流间歇导通的脉宽，达到调整背光源亮度的目的。
   （2）背光灯保护电路
    ①升压开关管过流保护BD9261的25脚为升压开关管过流检测输入端，升压开关管Q2L的s极电阻R30L为过流取样电阻，其上端取样电压ISENS经R10L送到BD9261的25脚，当Q2L电流过大，反馈到BD9261的25脚电压达到保护设计值时，IC内部过流保护电路启动，关断23脚输出的升压驱动脉冲，背光灯电路停止工作。
    ②输出电压过压保护BD9261的1脚为过压、短路保护OVP输入端，升压电容C5L两端的输出电压，经R8L与R26L、R27L分压取样产生OVP1送到BD9261的1脚。当升压电路输出电压过高，反馈到BD9261的1脚OVP1电压超过设定值时，内部过压保护电路启动，停止输出升压脉冲。
    当升压输出负载电路发生短路故障，反馈到BD9261的1脚的OVP1电压小于设定值时，内部短路保护电路启动，停止输出升压脉冲。
    ③ LED背光灯异常保护4条灯串回路CH1、CH2、CH3、CH4电流取样电压，送到BD9261的3、4、11、12脚，BD9261根据各路LED灯串的电流反馈电压，对LED灯串供电电压和灯串电流进行调整，当LED灯串发生开路、短路故障时，BD9261电流反馈电压的高低程度，采取相应的调整和保护措施。
