海尔JSL4065-050彩电电源电路原理详解

来源：本站整理作者：佚名 2015-12-17 14:42:33

    海尔LED液晶彩电采用的型号为JSL4065-050电源板，是开关电源＋背光灯二合一的电路板，电源板上还标注PLS72W195. 5 X 180C，编号为0094002621B。该电路板集成电路采用FAN7602＋ STR-A6059H＋ BD9261组合方案，开关电源电路输出＋5VSB、＋ 32V/1. 5A、＋12V/2. 5A电压；LED背光灯电路将＋32V电压提升后，将背光灯点亮。
    海尔JSL4065-050电源板应用于海尔LE32Z300、LE32T320、LE32T30、LE32Z500、LE32A30、LE32A50、LE32A9。等LED液晶彩电中。

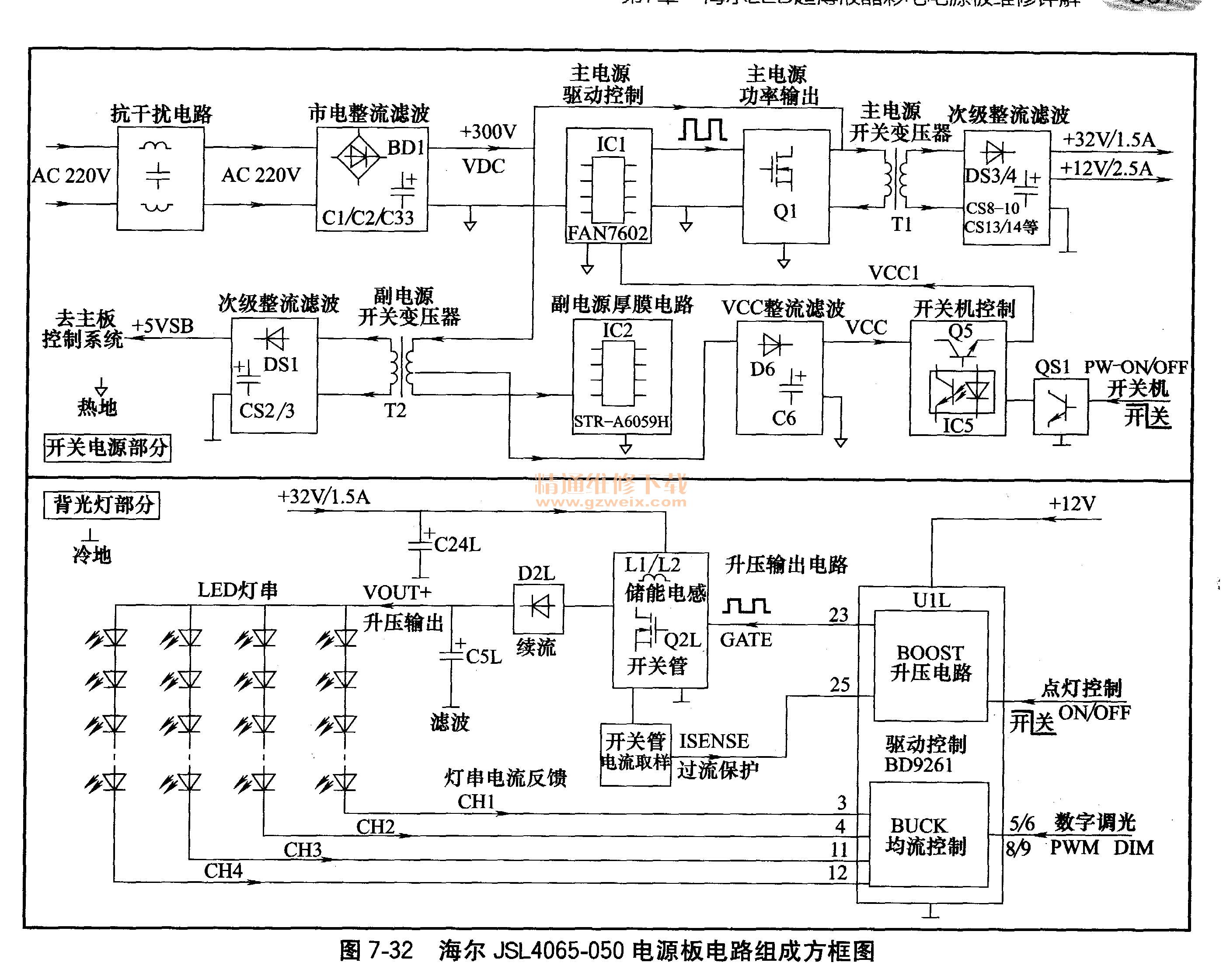

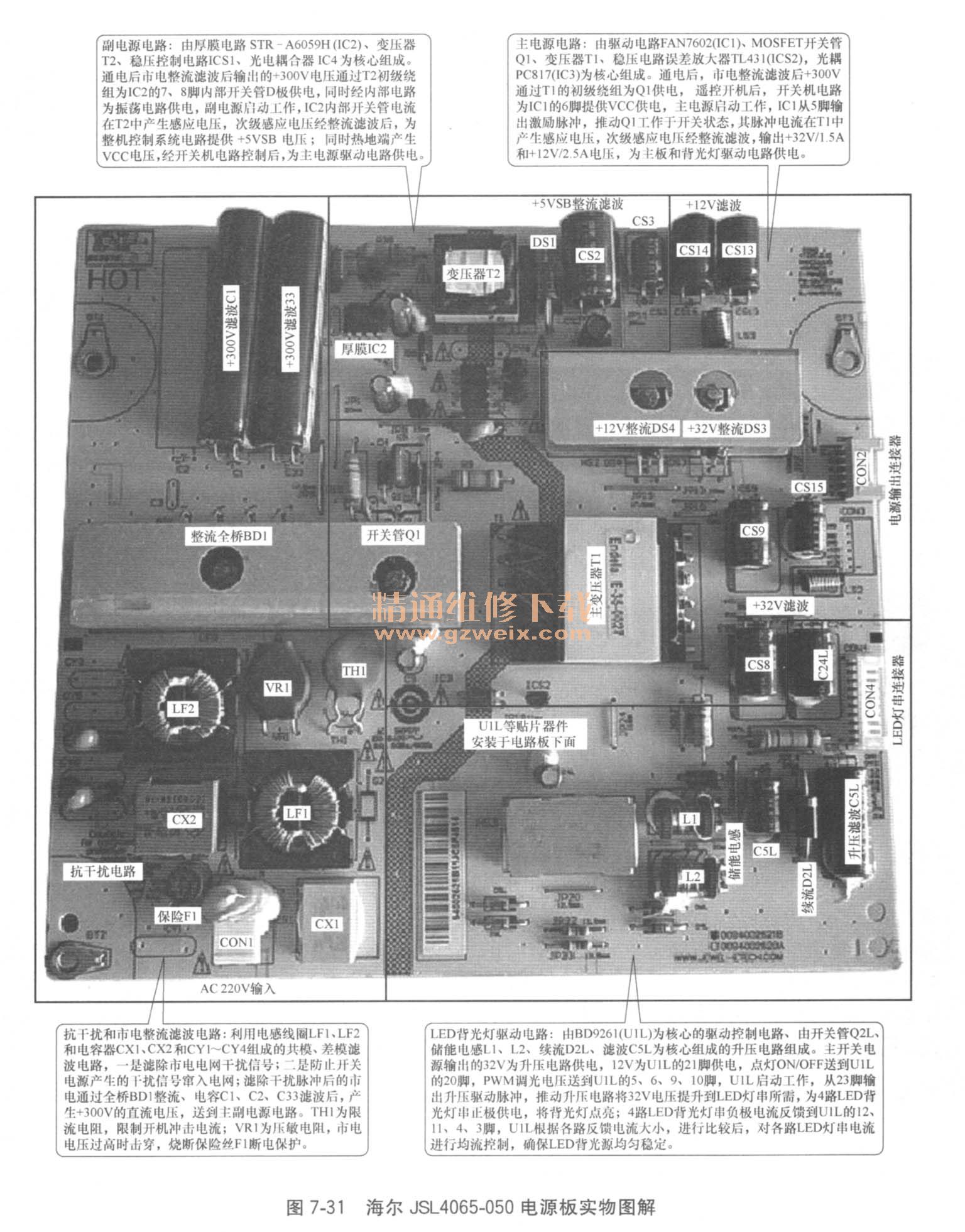

    海尔JSL4065-050电源板实物图解如图7-31所示，电路组成方框图如图7-32所示。该电源板由三部分组成：一是由厚膜电路STR-A6059H（IC2）为核心组成的副电源，通电后首先工作，为整机控制系统电路提供＋5 VSB电压；二是以驱动控制电路FAN7602（IC1）为核心组成的主电源电路，遥控开机后启动工作，输出＋32V/1. 5A、＋12V/2. 5A电压；三是由BD9261（U1L）为核心组成的升压和调流电路，将32V电压提升到LED灯串所需电压，为4路LED背光灯串供电，并进行均流控制。

    海尔JSL4065-050电源板开关电源部分由市电输入抗干扰电路、市电整流滤波电路、副开关电源、主开关电源、开关机控制电路组成。将AC220V市电转换为＋5VSB、＋32V/1. 5A＋12V/2. 5A电压。
   （1）抗干扰和市电整流滤波电路

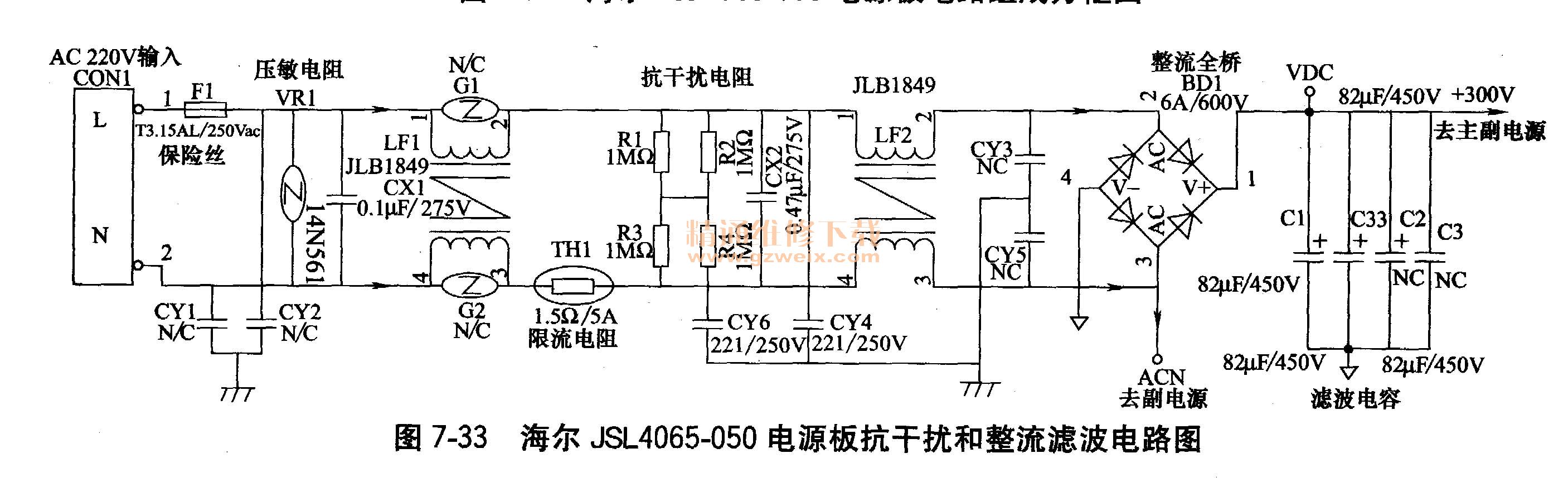

    ①抗干扰电路海尔JSL4065-050电源板抗干扰和整流滤波电路如图7-33所示，利用电感线圈LF1、LF2和电容器CX1、CX2和CY1～CY4组成的共模、差模滤波电路，一是滤除市电电网干扰信号；二是防止开关电源产生的干扰信号窜入电网；TH1为限流电阻，限制开机冲击电流；VR1为压敏电阻，市电电压过高时击穿，烧断保险丝F1断电保护。

    ②全桥整流滤波滤除干扰脉冲后的市电通过全桥BD1整流、电容C1、C2、C33滤波后，产生＋300V的直流电压，送到主副电源电路。
   （2）副电源电路

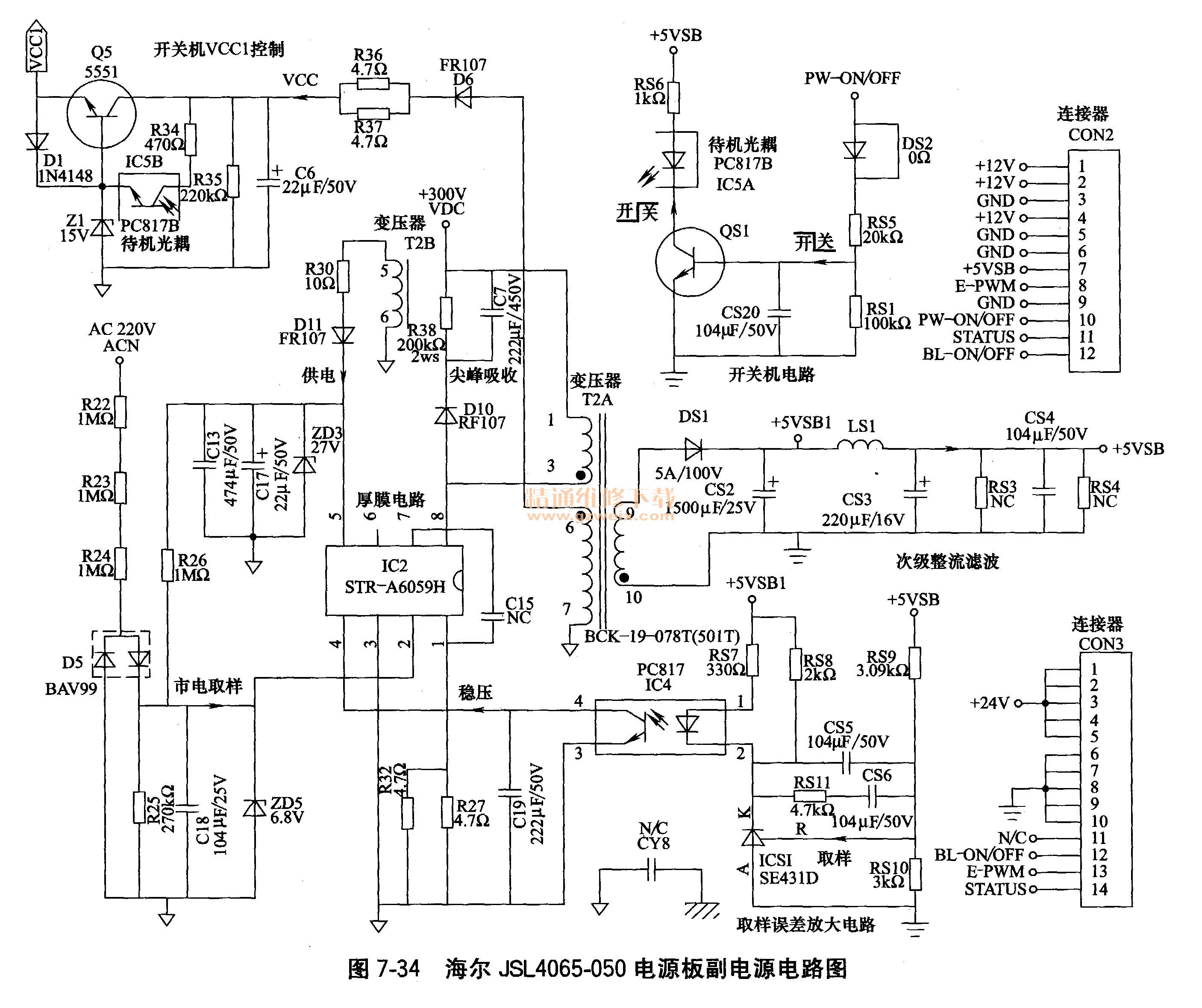

    海尔JSL4065-050电源板中的副电源如图7-34所示。由厚膜电路STR-A6059 H（IC2）、变压器T2、稳压控制电路ICS1、光电耦合器IC4为核心组成。一是输出＋5 VSB，为整机控制系统电路供电；二是输出VCC电压，经待机电路控制后输出VCC1电压，为P主电源驱动电路供电。

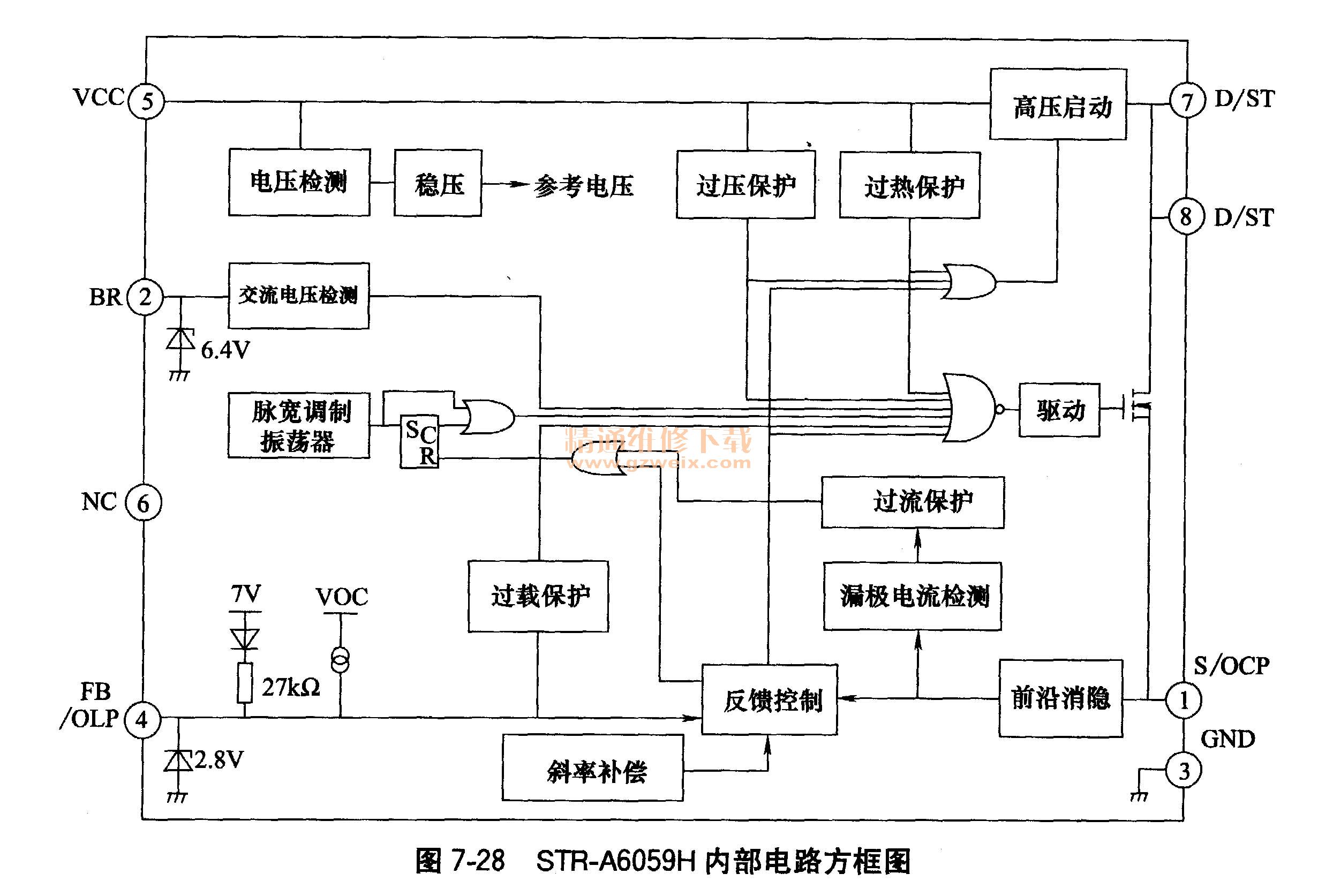

    ①STR-A6059 H简介STR-A6059H是小型开关电源厚膜电路，其相关介绍见本章7.3节相关内容，内部电路方框图见图7-28，引脚功能和维修数据见表7-9。

    ②启动供电过程通电后，市电整流滤波后在C1、C2、C33两端形成＋300V的VDC电压为副电源供电，通过T2的1-3一次绕组加到IC2的7、8脚（即IC内部MOSFET开关管的D极），同时由AC220V市电经R22、R23、R24降压、D5整流后，产生市电取样电压加到IC2的2脚，IC2内部振荡电路启动工作，推动内部MOSFET开关管工作于开关状态，其脉冲电流在T2中产生感应电压，T2的热地端辅助5-6绕组感应电压由D11整流、C17滤波形成的直流电压，送到IC2的5脚，替换下启动电路，为IC2供电；T2的热地端辅助6-7绕组感应电压由D6整流、C6滤波形成的VCC直流电压，送到VCC开关机控制电路Q5的c极，控制后为主电源驱动电路提供VCC1电压。
    ③整流滤波输出电路DS1是整流二极管，与CS2、LS1、CS3组成＋5 VSB整流滤波输出电路，T2次级冷地端9-10绕组中的感应电动势，经整流滤波后，为主板控制系统和电源板开关机电路供电。
    ④稳压控制电路稳压控制电路由误差放大器SE431D（ICS1）、光电耦合器PC817（IC4）为核心组成，对副电源厚膜电路IC2的4脚内部振荡电路进行控制。当副电源输出＋5VSB因某种原因上升时，ICS1和IC4的导通电流会增大，将IC2的4脚电压下拉，IC2内部的电源开关管导通时间缩短，＋5 VSB输出电压下降到正常值。当＋5 VSB输出电压下降时，上述过程相反，起到自动稳压的作用。
    ⑤过流保护电路IC2的1脚内接开关管的S脚和过流检测电路，外接R32//R27过流保护电阻。R32//R27两端的电压降反映了开关管电流的大小，当IC2内部开关管电流过大，R32//R27两端的电压降随之增大，IC2的。1脚电压升高，当1脚电压超过保护设定值时，1脚内部保护电路启动，副电源停止工作。
    ⑥开关管过脉冲保护由C7、D10、R38组成，主要用于吸收厚膜电路IC2内部开关管截止时在D极激起的过高尖峰脉冲，以避免IC2被过高尖峰脉冲击穿。
    ⑦开关机控制电路开关机电路如图7-34上部所示，由QS1、光耦IC5（PC817B）、Q5为核心构成，采用控制主开关电源驱动电路IC1的VCC1供电的方式。
