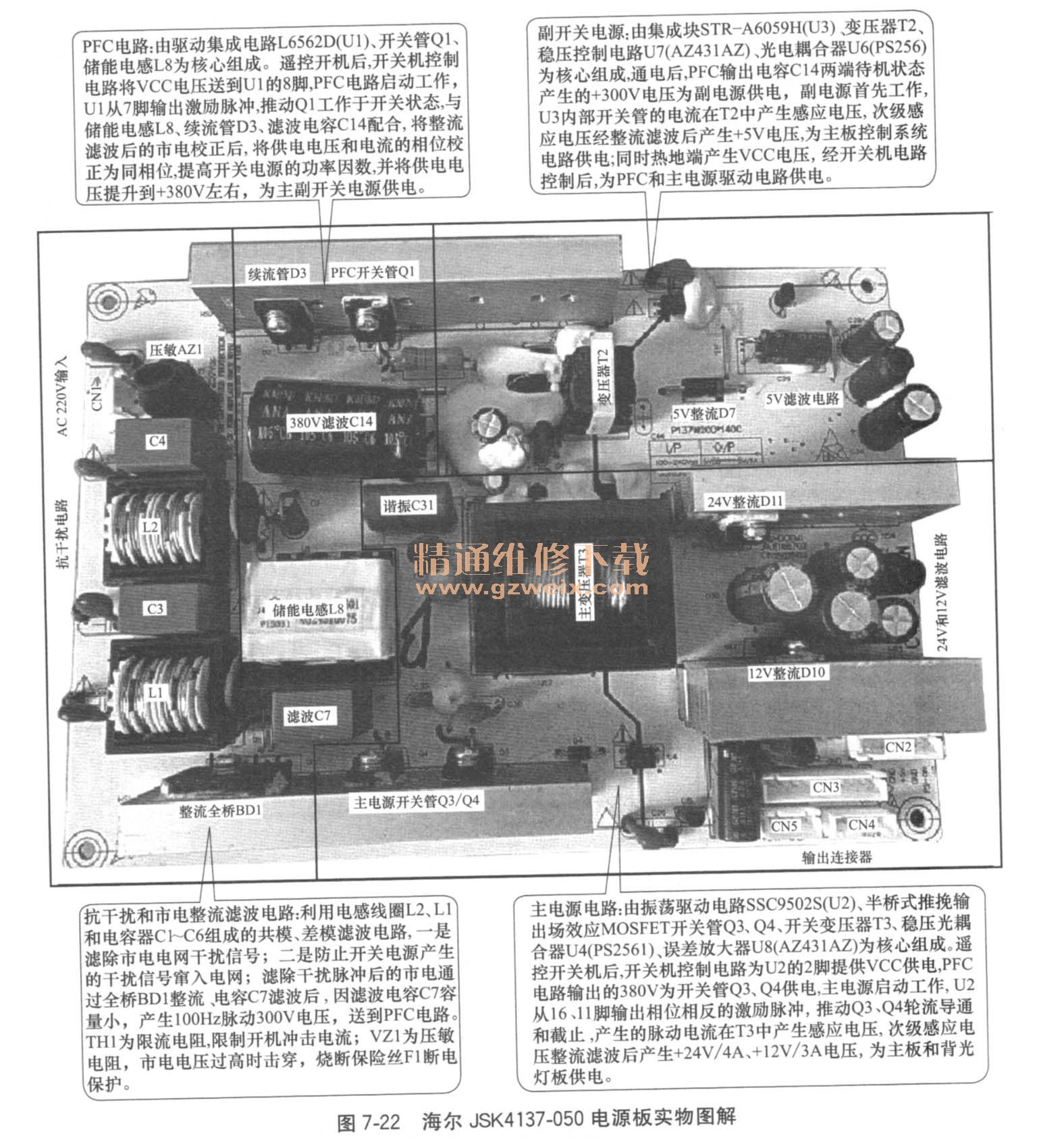

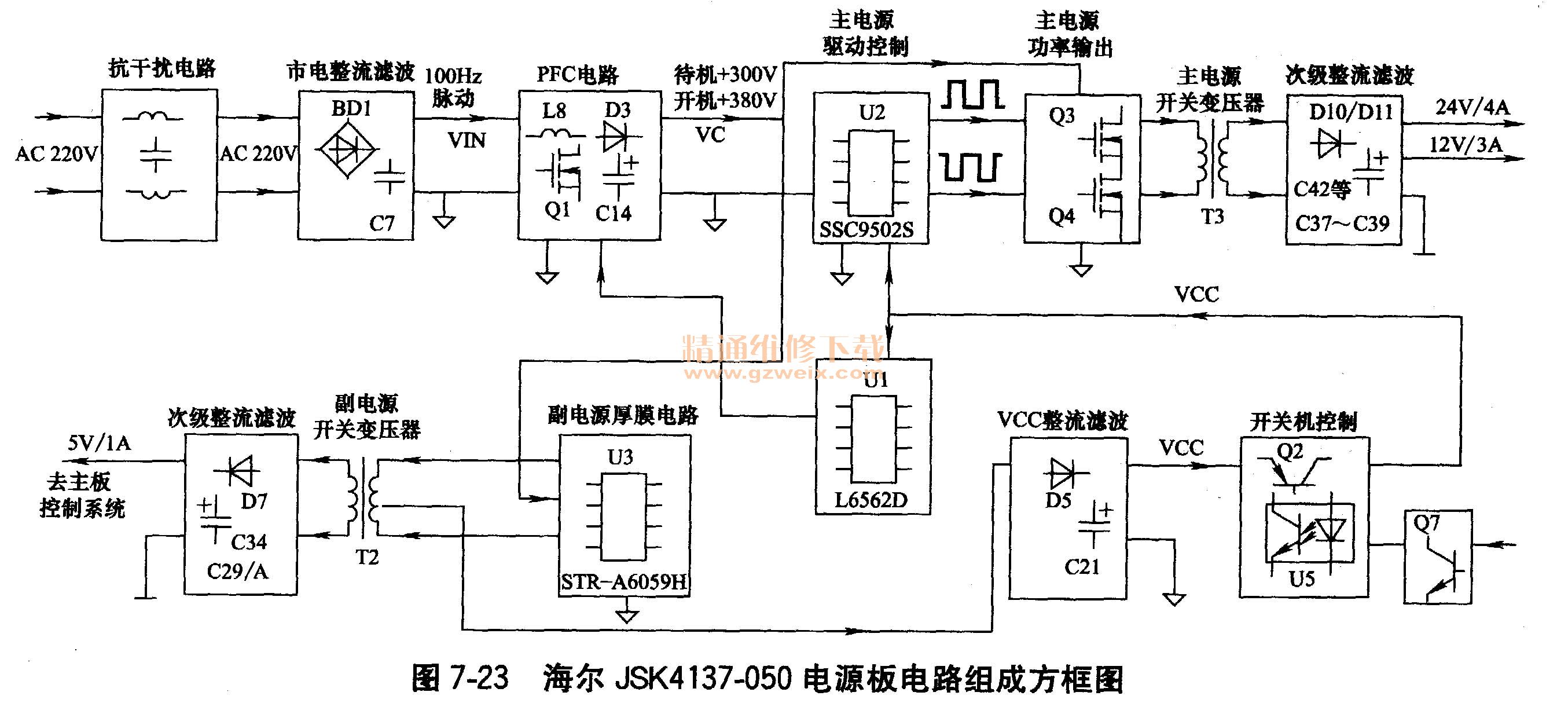

海尔JSK4137-050电源板的实物图解如图7-22所示，电源板电路组成方框图如图7-23所示。
该电源板的开关电源由三部分组成：一是以集成电路L6562D（U1）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋380V为主、副开关电源供电；二是以集成电路STR-A6059H（U3）为核心组成的副开关电源，产生＋5V/1A和VCC电压，＋5V/1A为主板控制系统供电，VCC电压经开关机电路控制后为PFC和主电源驱动电路供电；三是以集成电路SSC9502S（U2）为核心组成的主开关电源，产生＋24V/4A、＋12V/3A电压，为主板和背光灯板供电。
（1）抗干扰和市电整流滤波电路

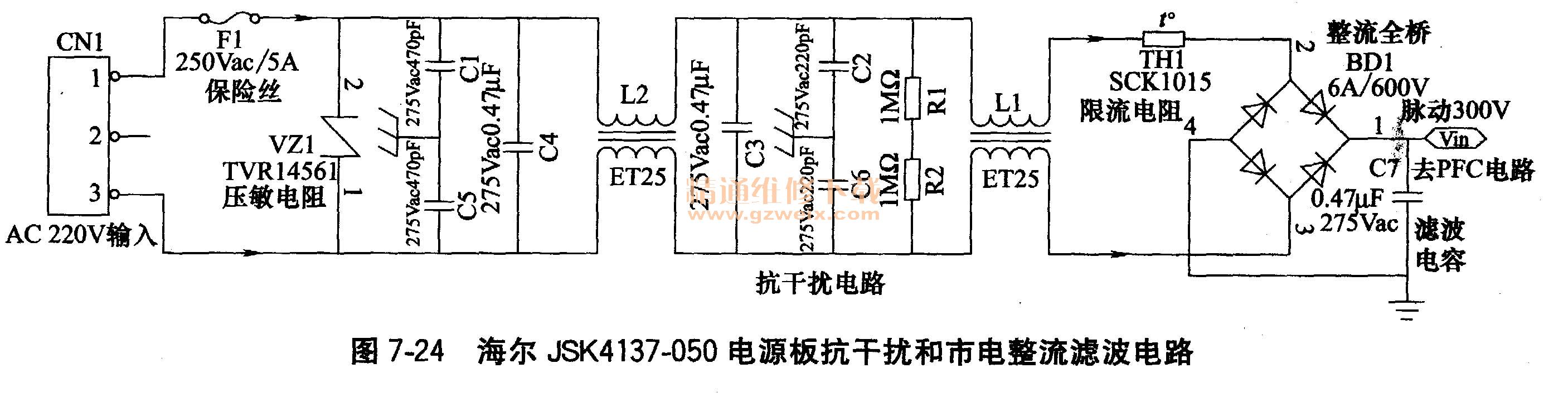

①抗干扰电路海尔JSK4137-050电源板的抗干扰和市电整流滤波电路如图7-24所示，AC220V市电电压经熔断器F1输入到由电感线圈L2、L1和电容器C1～C6组成的共模、差模滤波电路，一是滤除市电电网干扰信号；二是防止开关电源产生的干扰信号窜入电网；TH1为限流电阻，限制开机冲击电流；VZ1为压敏电阻，市电电压过高时击穿，烧断保险丝F1断电保护。
②市电整流滤波电路·滤除干扰脉冲后的市电通过全桥BD1整流、电容C7滤波后，因滤波电容C7容量小，产生100Hz脉动300V电压，送到PFC电路。
（2） PFC功率因数校正电路
海尔JSK4137-050电源板的PFC功率因数校正电路如图7-25所示，由集成电路L6562D（U1）、开关管Q1、储能电感L8为核心组成。遥控开机后启动工作，将整流滤波后的市电校正后，将供电电压和电流的相位校正为同相位，提高开关电源的功率因数，并将供电电压提升到＋380V左右，为主、副开关电源和背光灯板供电。

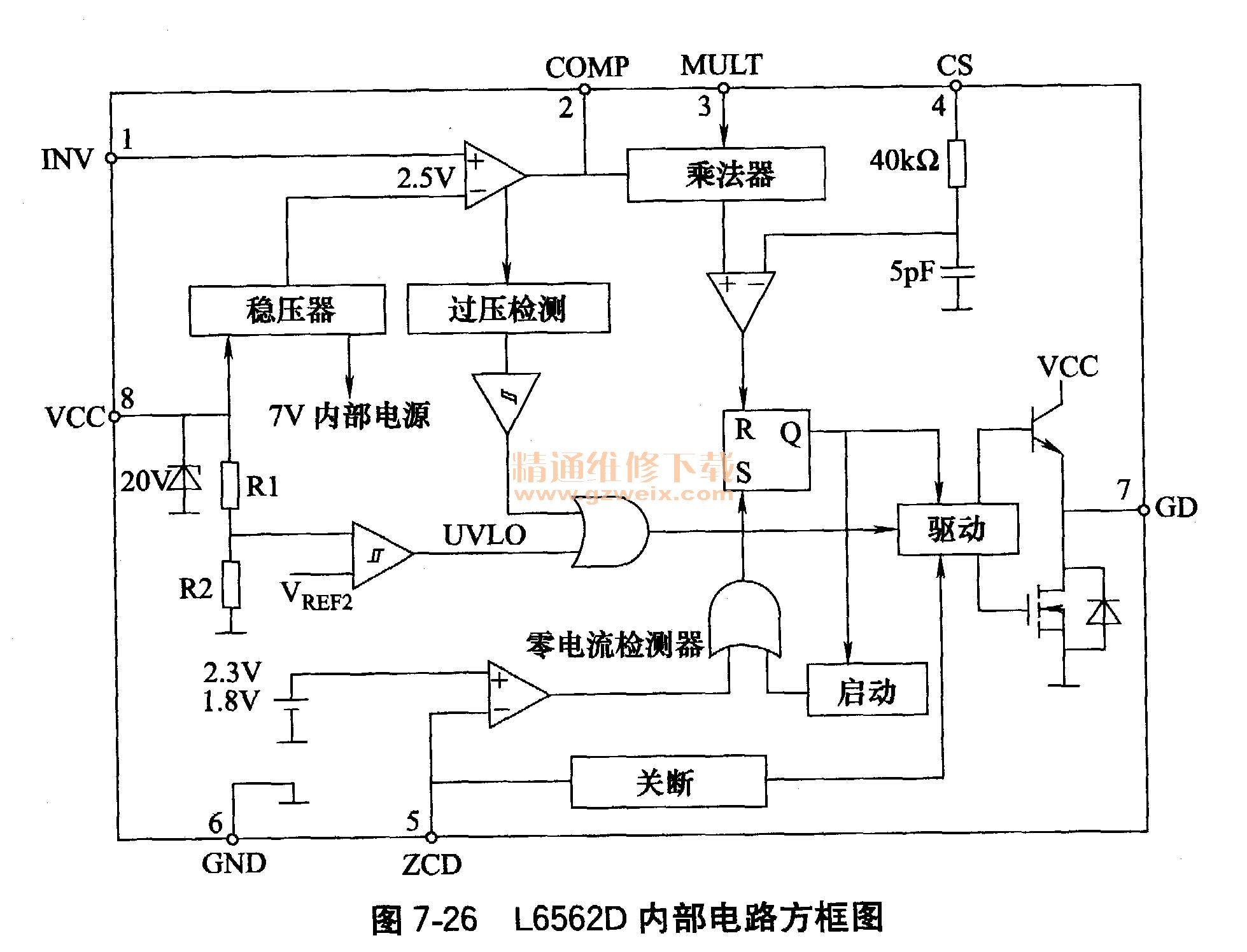

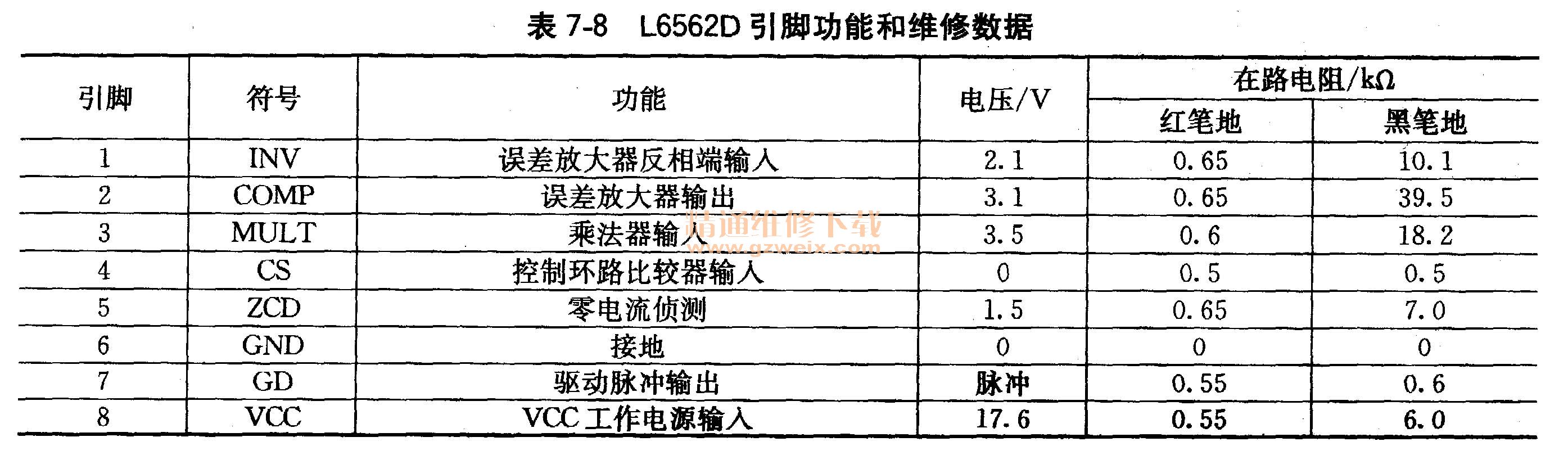

①L6562D简介L6562D是一款电流模式PFC控制电路，是在L6561的基础上改良的版本，在性能上有所改善。L6562D内部电路如图7-26所示，内含乘法器控制电路、稳压器、过压检测、零电流检测、驱动电路等。具有除能（Disable）和保护功能，可将系统关闭，降低损耗，有较高的驱动功能，·电压输入范围宽。L6562D引脚功能和维修数据见表7-8。
②启动工作过程AC220V市电滤波后获得300V左右的VIN脉动直流电压，一路送往副电源，一路送往PFC功率因数校正电路。
二次开机后，开关机控制电路输出的VCC电压为Ul的8脚提供工作电压，PFC电路启动工作，U1内部的振荡电路开始振荡，产生约70kHz的脉冲信号。振荡电路产生的脉冲信号经其内部电路处理后从7脚输出，加到开关管Q1的G极，使Ql工作在开关状态。Q1导通时，将能量储存在L8中， Q1截止时，L8中储存的能量通过D3向C14充电，这样，在C14上就得到了约380V的VC电压，为主副开关电源供电。
③稳压控制电路U1的3脚和1脚分别为PFC电路中输入／输出取样电压输入脚。通过对输入电压（VIN）和输出电压（VC）的取样，对U1的7脚输出的激励脉冲脉宽和相位进行调整，实现VC电压的稳定，使其不随市电和负载电压的变化而变化。
④过零检测电路储能电感L8的次级感应电压，与100Hz脉动电压同步，该感应电压经R9送到U1的5脚内部，经内部电路比较、处理后，控制7脚输出激励脉冲的相位，控制振荡器在交流脉冲接近过零时停止输出，避免Q1在交流电压过零时导通，减少不必要的损耗。
⑤过流保护电路U1的4脚为过流保护输入端。当Q1会严重过电流时，其S极电流在R15两端形成的电压降升高，通过R13使U1的4脚电压也升高，从而使IC内部的过电流保护功能动作，切断7脚输出信号，形成过电流保护。
（3）副电源电路

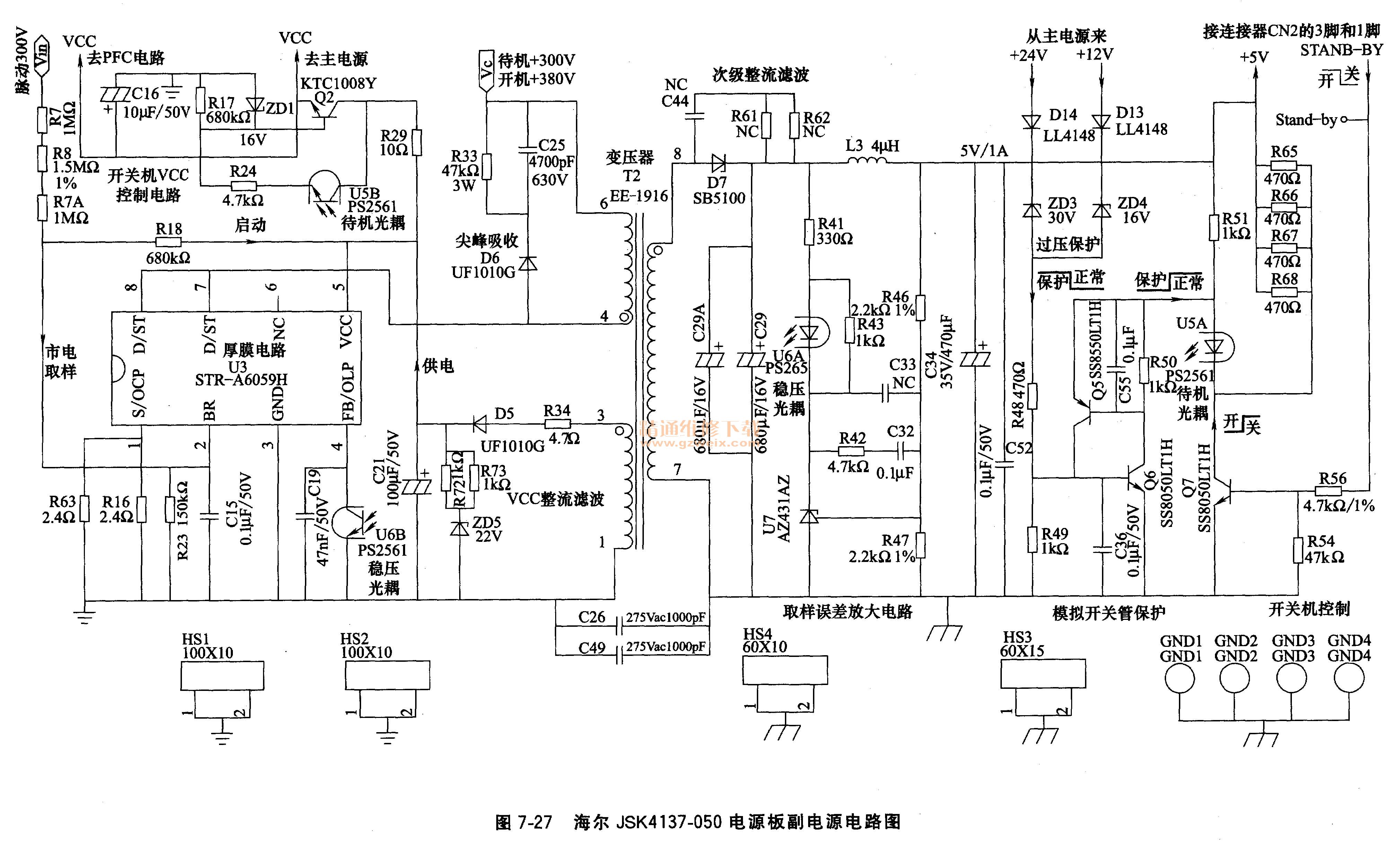

海尔JSK4137-050电源板中的副电源如图7-27所示。副开关电源主要由集成块U3
（STR-A6059H）、变压器T2、稳压控制电路U7（AZ431AZ）、光电耦合器U6（PS256）等元件组成，为整机控制系统电路提供待机和正常工作所需要的5V/1A电压。

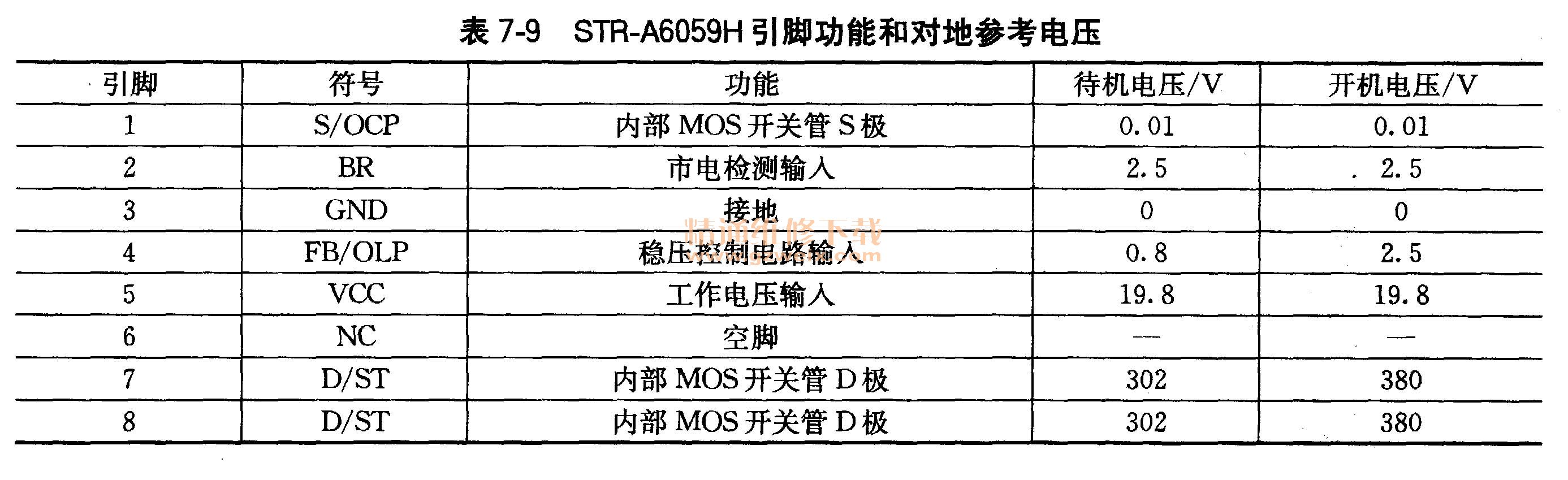

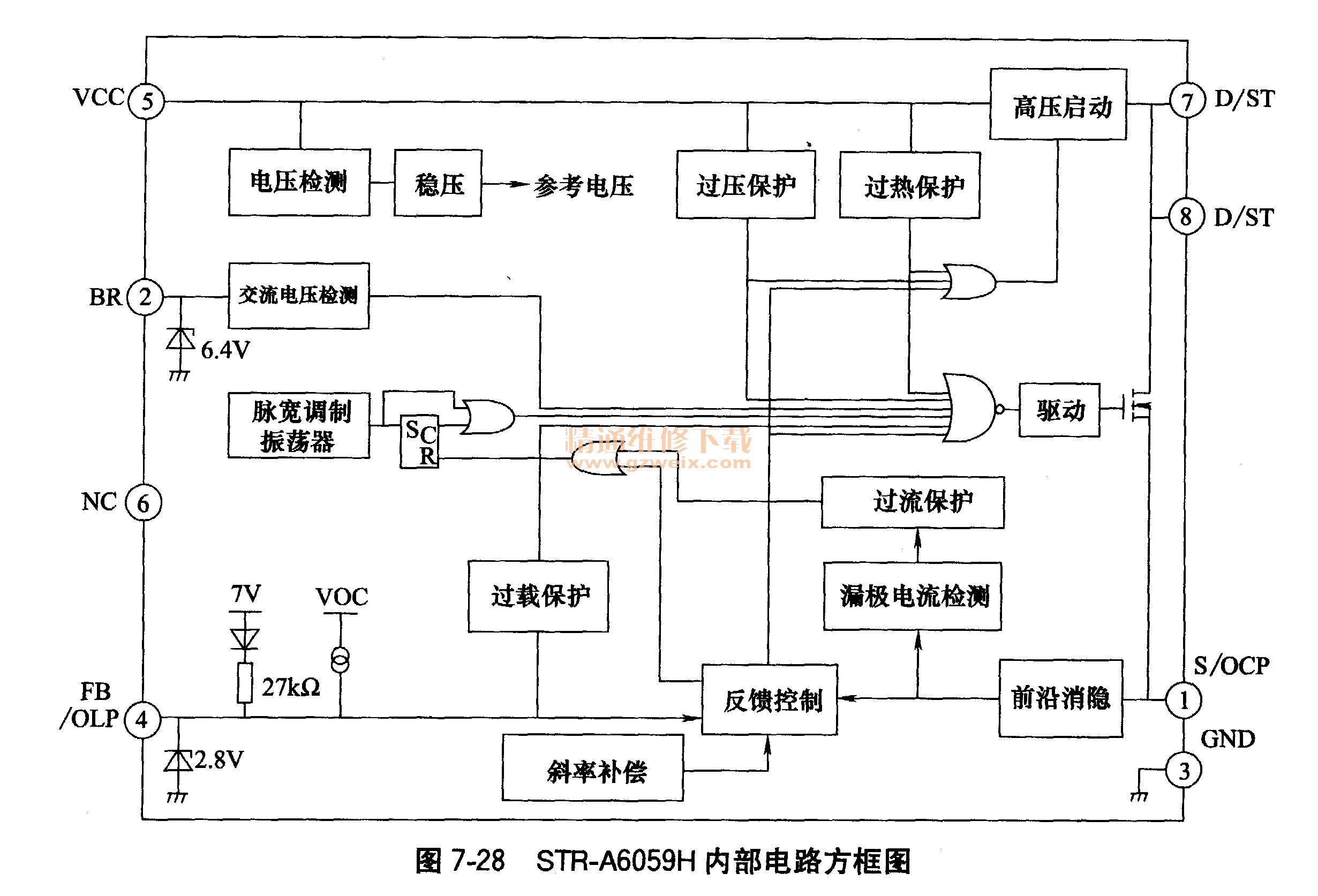

①STR-A6059 H简介STR-A6059 H是小型开关电源厚膜电路，内部电路如图7-28所示，体积小、功耗低，通常应用于电源板的副电源电路中。STR-A605 9 H引脚功能和维修参考数据见表7-9。
②启动供电过程通电后，PFC输出电路C14形成的VC的＋300V电压为副电源供电，通过T2的6-4一次绕组加到U3的7、8脚（即IC内部MOSFET开关管的D极），同时市电整流滤波后输出的VIN电压经R7、R8、R7A与R23分压后，一是经R18送到U3的5脚，为U2提供启动电压；二是加到U3的2脚市电检测输入端，市电电压正常时U3内部振荡电路启动工作，推动内部MOSFET开关管导通，VC电压（＋300V）通过T2的6-4一次绕组、U3的7、8脚、IC内置电源开关的D-S极、U3的1脚外部R63刀R16到地构成回路，使T2的6-4一次绕组中有电流通过，并产生6脚正、4脚负的感应电动势。同时，T2的1-3绕组也感应出3脚正、1脚负的电动势，并由D5整流、C21滤波形成约20V直流电压，一是为U3的5脚供电，使U3进入准工作状态；二是送到开关机控制电路Q2的c极，控制后为PFC和主电源驱动电路供电。
