开机时，PW-ON/OFF控制信号为高电平时，QS1导通，IC5导通，Q5导通，副电源产生的约20V的VCC电压经过Q5输出VCC1电压，为主开关电源驱动电路IC1供电，整机进入工作状态。
    遥控关机时，PW ON/OFF控制信号为低电平时，QS1截止，IC5截止，Q5截止，切断VCC1供电，主电源停止工作，整机进入等待状态。
   （3）主电源电路

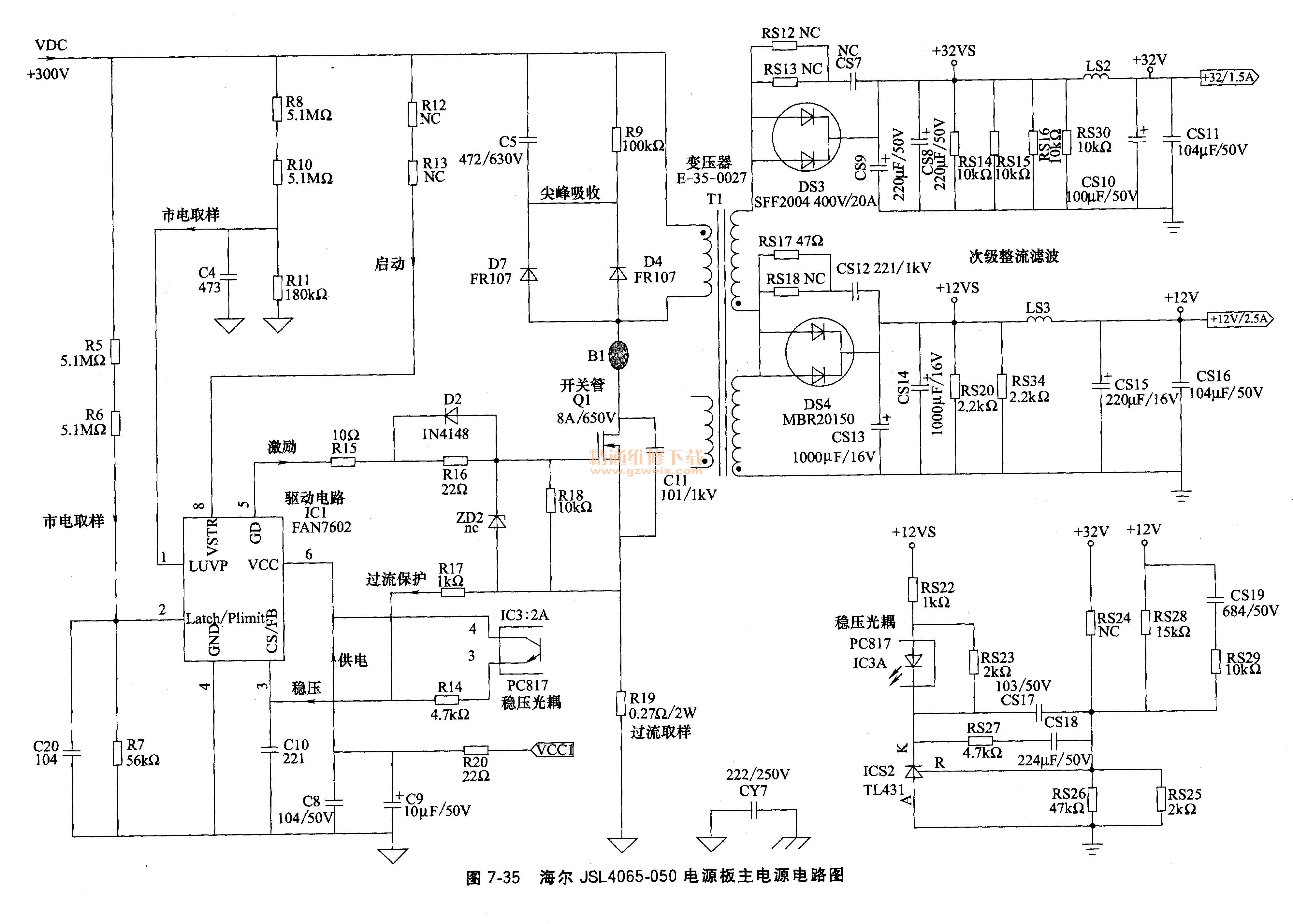

    海尔JSL4065-050电源板主电源电路如图7-35所示。由驱动控制电路FAN7602（IC1）、大功率MOSFET开关管Q1、变压器T1、稳压控制电路误差放大器TL431（ICS2 ）、光耦PC817（IC3 ）为核心组成。遥控开机后，启动工作，输出＋32V/1. 5A和＋12V/2. 5A电压，为主板和背光灯驱动电路供电。

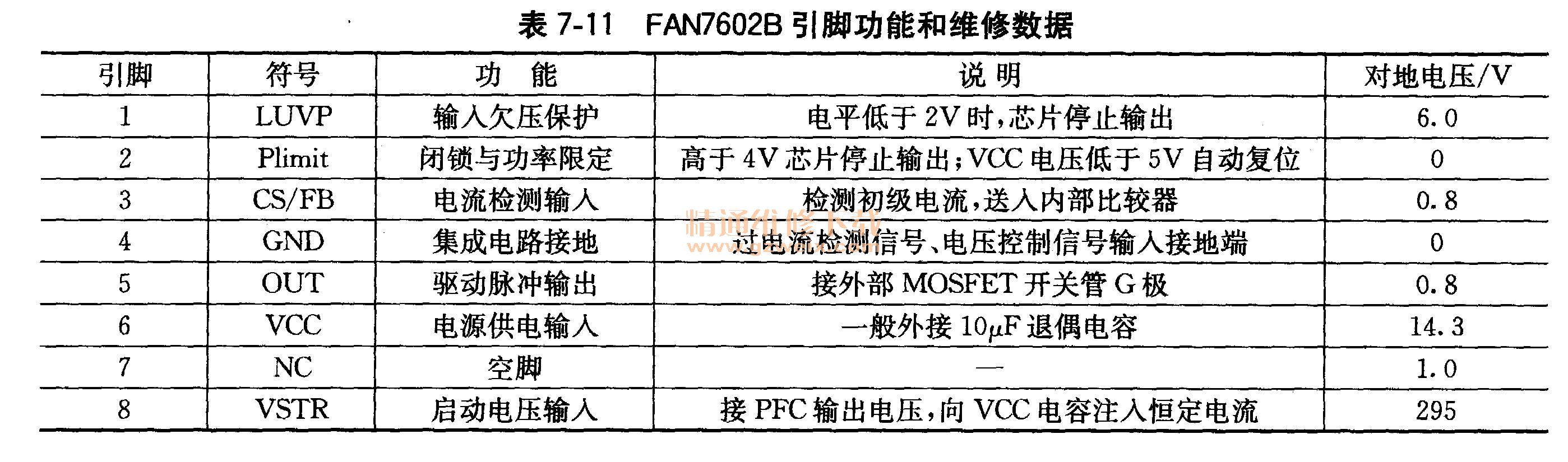

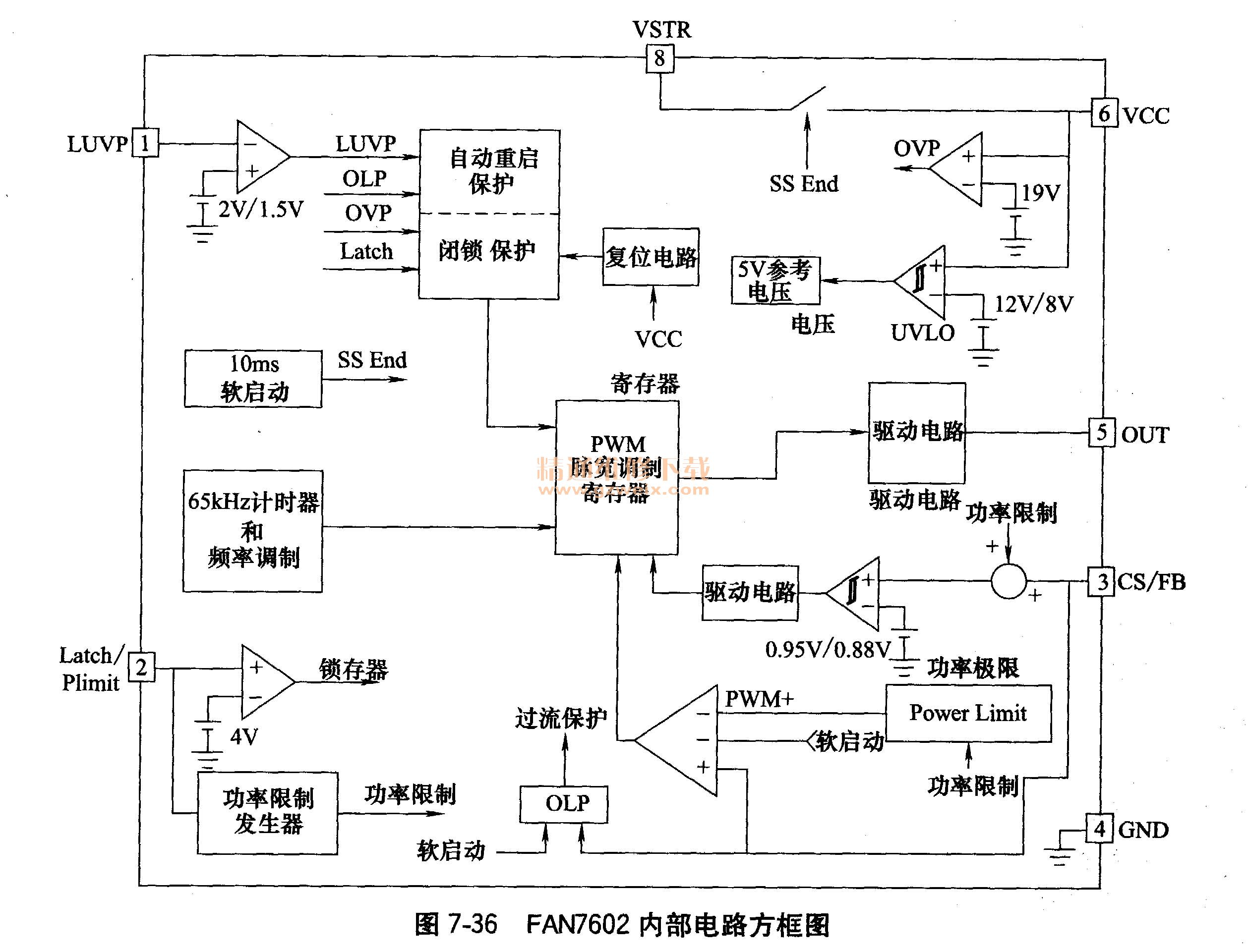

    ① FAN7602简介FAN7602是一款飞兆公司开发生产的专用于反激PWM的控制器，内部电路如图7-36所示，内设振荡器、误差放大电路、驱动输出电路，具有欠压保护、过流保护功能。由FAN7602组成的电源电路简单、技术成熟，成本低廉，便于维修和生产。FAN7602引脚功能和对地电压见表7-11。



    ②启动工作过程市电整流滤波后输出的＋300V电压，经开关变压器T1的初级绕组加到MOSFET开关管Q1的D极，遥控开机后，开关机控制电路为IC1的6脚提供VCC供电，主电源启动工作，IC产生激励脉冲，经内部电路处理后，从5脚输出脉冲电压，激励MOS-FET开关管Q1工作于开关状态，在开关变压器T1的各个绕组产生感应电压。T1次级感应电压，一是经DS3整流、CS8、CS9、CS10滤波，输出＋32V/1. 5A电压，为电源板上的LED升压输出电路供电；二是经DS4整流、CS13、CS14、LS3、CS15滤波，输出＋12V/2. 5A电压，为主板和背光灯驱动电路供电。
    ③稳压控制电路稳压电路由误差取样放大器ICS2（TL431）、光耦合器IC3（PC817）、驱动控制电路IC1的3脚内部电路组成。
    取样电路RS28、RS25//RS26对＋12V电压取样，当开关电源输出的＋12V电压升高，取样后输入到 ICS2的R极电压升高，经ICS2比较放大后的R端电压下降，使得流过光耦合器IC3内部发光二极管发光增强，IC3中的光敏三极管导通增强，IC1的3脚电压升高，经内部电路处理后，从5脚输出驱动脉冲宽度变窄，开关管Q1导通时间缩短，输出电压下降到正常值。当开关电源输出的＋12V电压降低时，上述稳压控制电路向相反方向变化，输出5VS电压上升到正常值。
    ④VDC过压保护电路IC1的2脚为过压保护输入端，市电整流滤波后的＋300V电压经R5、R6与R7分压后送到IC1的2脚，市电电压正常时IC1正常工作；当市电电压过高，输入端2脚电压高于4V时，IC1内部电路停止输出激励脉冲。

    ⑤VDC欠压保护电路IC1的1脚为欠压保护输入端，市电整流滤波后的＋300V电压经R8、R10与R11分压后送到IC1的1脚，市电电压正常时IC1正常工作；当市电电压过低，输入端2脚电压低于2V时，IC1内部电路停止输出激励脉冲。
    ⑥过流保护电路IC1的3脚不但外接稳压控制环路，还通过R17与MOSFET开关管Q1的S极电阻R19相连接，用于检测初级电流。
    由于某种原因引起Q1的S极的电流增大时，过电流取样电阻R19上的电压降增大，经R17加到IC1的3脚，使IC1的3脚电压升高，当3脚电压大于保护设定值时，IC1停止输出脉冲，开关管Q1截止。
