液晶彩电的内部组成简介

来源：本站整理作者：佚名 2015-12-24 14:56:27

8．侧AV板

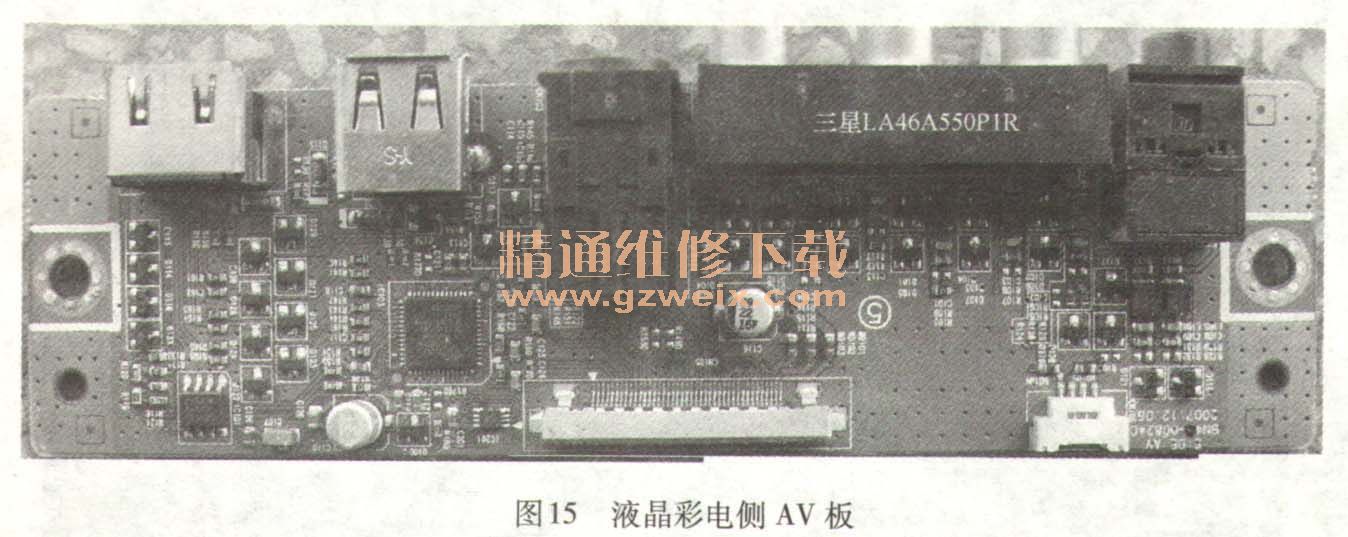

侧AV板的主要作用是耳机输出、AV输入及S端子输入，如图15所示。

9. USB处理板（转换板）

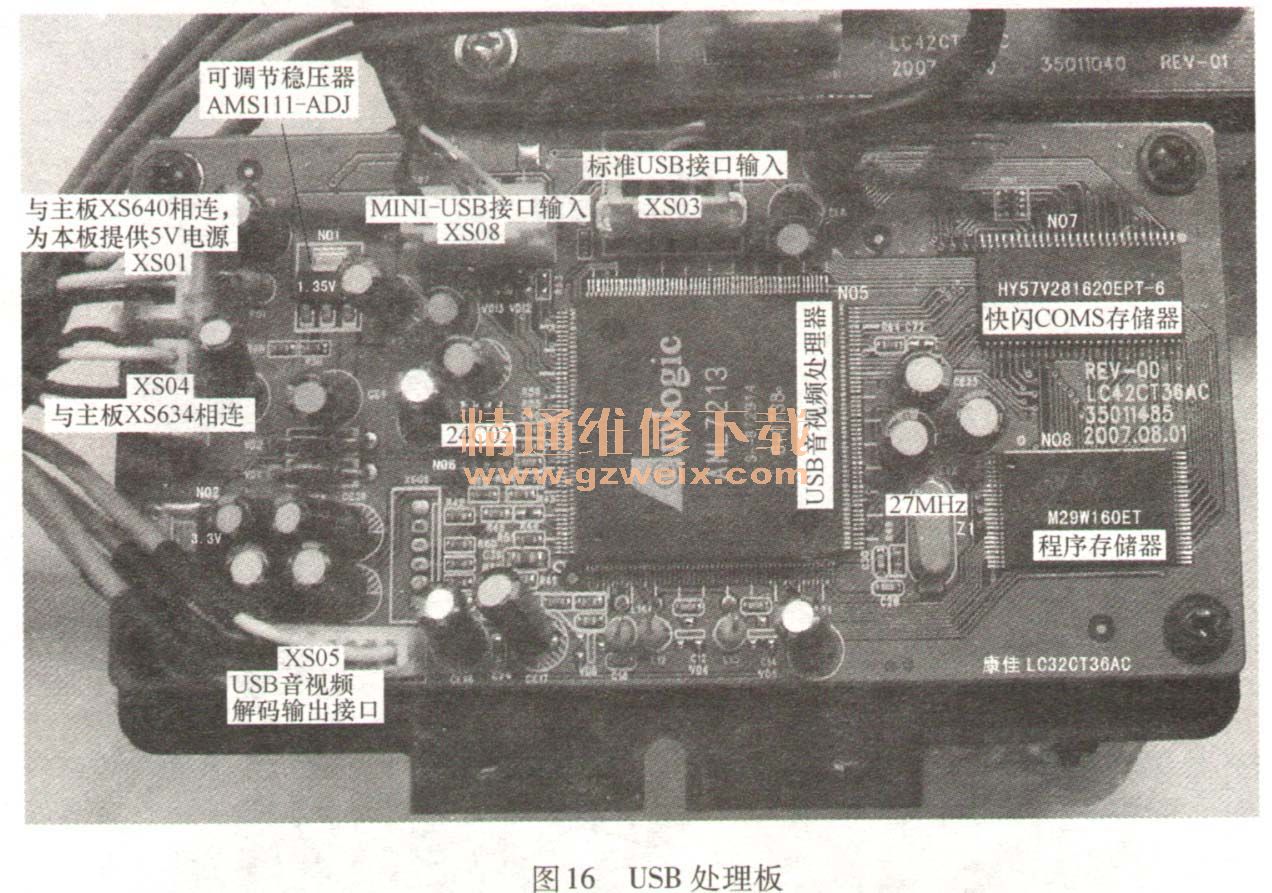

USB处理板（转换板）组件可以让用户将USB设备通过该组件连接起来，使本机成为信息交换的中心。USB处理板主要由音视频处理块、稳压器、存储器、电容器、二级管及接插件等元器件组成，如图16所示。

10．按键板
按键板主要是用来提供按键功能，用户可以通过按键板来实现开关机、菜单调整（如亮度、对比度、颜色、图像位置等）等。按键电路安装在按键控制板上，另外，指示灯一般也安装在按键控制板＿L二按键电路的作用就是使电路通、断：当按下开关时，按键电子开关接通；手松开后，按键电子开关断开：按键板上同时也可以安装指示灯和遥控接收头，但也有遥控头和按键板是分开的，如图17所示。
