4．背光板
    背光板俗称“高压板”或“高压条”，有时也称为逆变电路或逆变器及升压板。LCD液晶显示器的液晶面板并不发光，只能透光，所以要在背面加一个高亮的发光体，这就是背光板。其实就是荧光灯加一个反光板。背光板的作用是将12V的直流电升压到1500～1800V的高压交流电，用于点亮屏上的背光灯管（CCFL），即将电源输出的低压直流电压（12V或25V）转变为液晶板所需的高频600V以上高压交流电，点亮液晶面板上的背光灯。

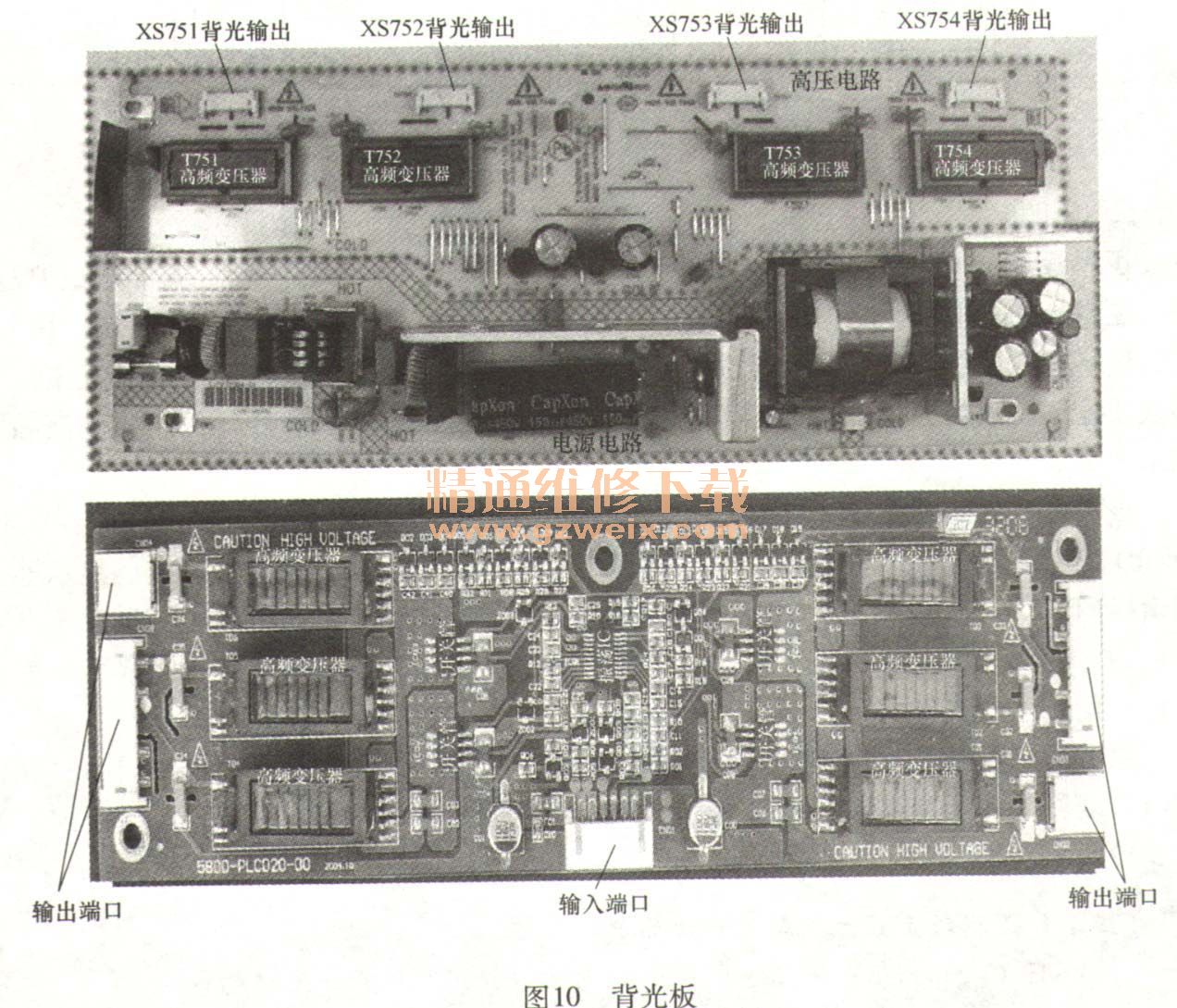

    液晶彩电的背光板与电源板一样，也有两种形式，即独立式和电源、高压一体式两种，如图10所示：背光板由高频变压器（又称高压变压器、升压变压器）、高压开关管、高压输出（接灯管）、振荡IC、供电接口等元器件组成：）背光板组件主要由振荡器、功率放大、高压输出、保护检测四个部分组成，各部分的功能如下：振荡器部分，产生60～100kHz的振荡方波信号；功率放大部分，把振荡器产生的信号放大到足够点亮灯管的功率；高压输出部分，把功率放大后的信号升压并转换为正弦波输出，点亮CCFL灯管；保护检测部分，对背光板输出的电压及CCFL灯管的工作电流、工作状态进行检测，如果有异常，控制振荡器停止输出，进人保护状态。

    通常液晶屏的灯管有一个、两个、四个、六个或八个，这就需要背光板对应匹配。也就是说，这些灯管要分别由背光板的输出口进行驱动，故背光板有单灯、双灯、四灯和六灯等类型（一般随着电视屏幕尺寸的增大，所采用的灯管也相应增加），并且有宽口（大口）和窄口（小口）之分。背光板宽口和窄口是指背光板与灯管连接的接口宽度，其区别又因灯管数量而异。

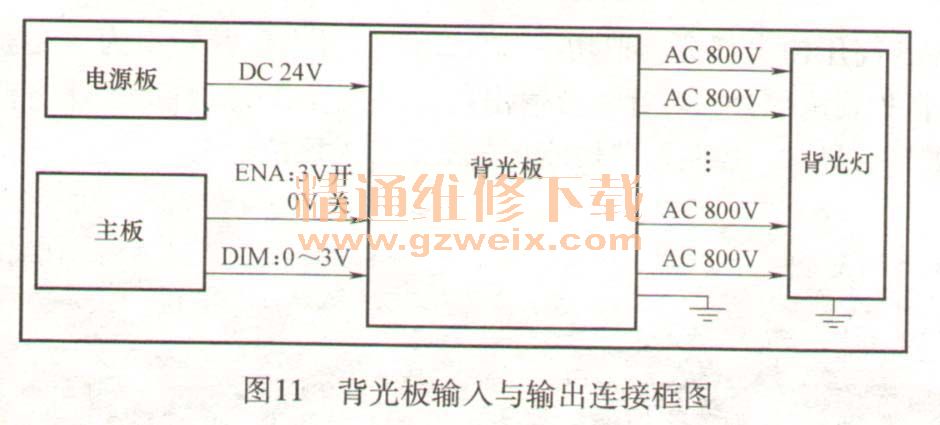

    背光板有输出端口与输入端口，每个输出端口由两根线组成，即一根高电平与一根低电平。输入端口主要有四个信号，即电源、地、背光开启/关断控制端和亮度调整端。其中供电电压由电源板提供，一般为直流24V（小屏幕为12V）；背光开启/关断控制电平由主板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号由数字板提供，它是一个0～3V的模拟直流电压，可以改变背光板输出交流电压的高低，从而改变灯管亮度：背光板输入与输出连接框图如图11所示。

    5．逻辑板（液晶屏驱动板）
    逻辑板是由屏厂商和屏配套提供的，逻辑板也叫屏驱动板、中心控制板、TCON板。逻辑板的作用是把数字板送来的LVDS输入信号（输入信号包含RGB数据信号、时钟信号和控制信号三大类）通过处理，把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS后，直接送往液晶面板侧的LVDS接收芯片，驱动液晶屏显示图像。
    该板除了处理数字逻辑信号外，还兼顾产生屏所需的五大电压（VGH、VGL、VgoffH、VgoffL、VCOM）和阶调电压，这些电压由DC-DC变换电路完成。液晶显示屏上逻辑板的工作电压不是由开关电源直接提供的，通常是由信号处理板上的相关稳压电路提供的。逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位）的专用模块FLASH，即使厂商也无法改变。

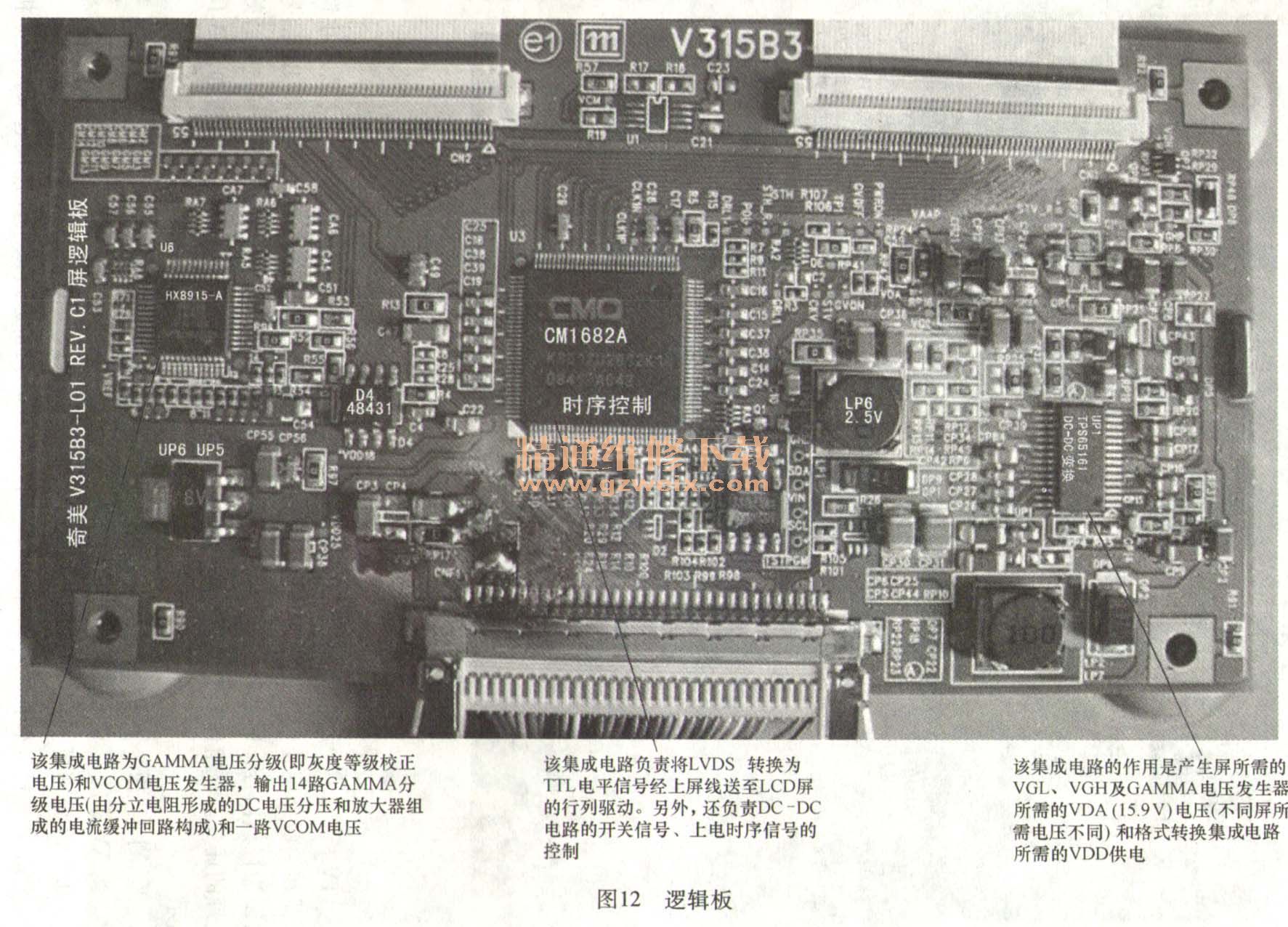

    逻辑板主要由时序控制芯片及其外围元器件组成的时序控制电路、伽马校正电路、DC-DC变换芯片及其外围元器件组成的DC-DC变换电路、接插件等元器件组成，如图12所示。

    提示：逻辑板上五大电压的作用如下：
    1） VGH（Vgatehigh）是指gate级的高电位，也就是打开gate级的电压。
    2） VGL（Vgatelow）是gate级的低电位，也就是关闭gate级的电压。在二阶驱动时此电压有效；在三阶驱动时，此电压只是用来产生VgoffL。
    3） VgoffL（Vgateofflow）是 gate级关闭电压中的低电平（在三阶驱动中使用，由VGL经过一个电压转换电路得到）。
    4） VgoffH（Vgateoffhigh是 gate级关闭电压中的高电平[在三阶驱动中使用，用来消除下一条gate级关闭时由储存电容（CS ON GATE）造成的电压值改变]，它的值基本上可以认为是  。
    5） VCOM是液晶偏转基准电压。VCOM又被称作GAMMA电压。

    6．功放板

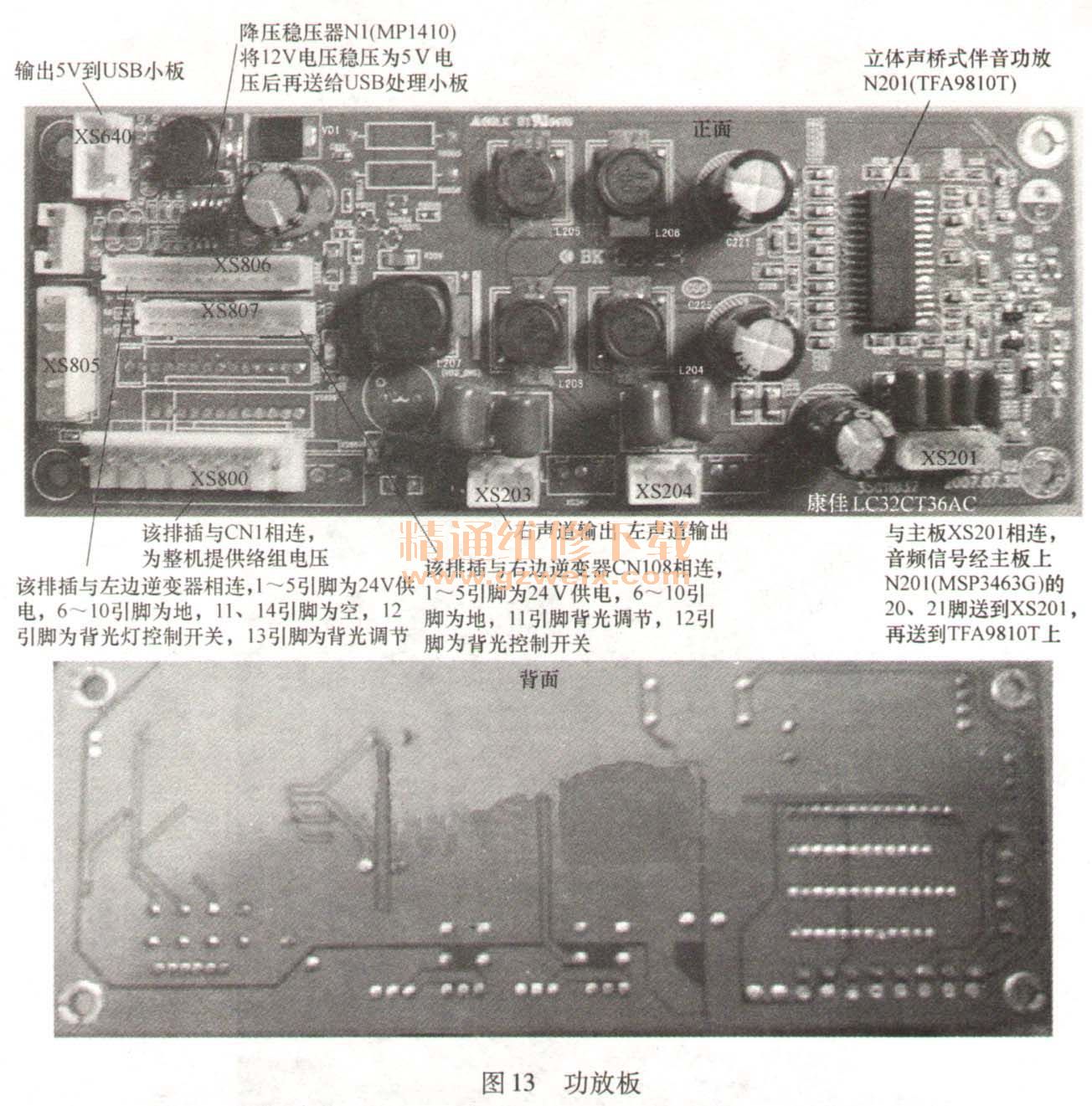

    功放板的主要作用是将主板（或TV板）送来的音频信号进行功率放大输出，推动扬声器发出声音。功放板由伴音功放块、稳压器、电感器、电容器、二极管及接插件等元器件组成，如图13所示。

    7. TV板（高频板）

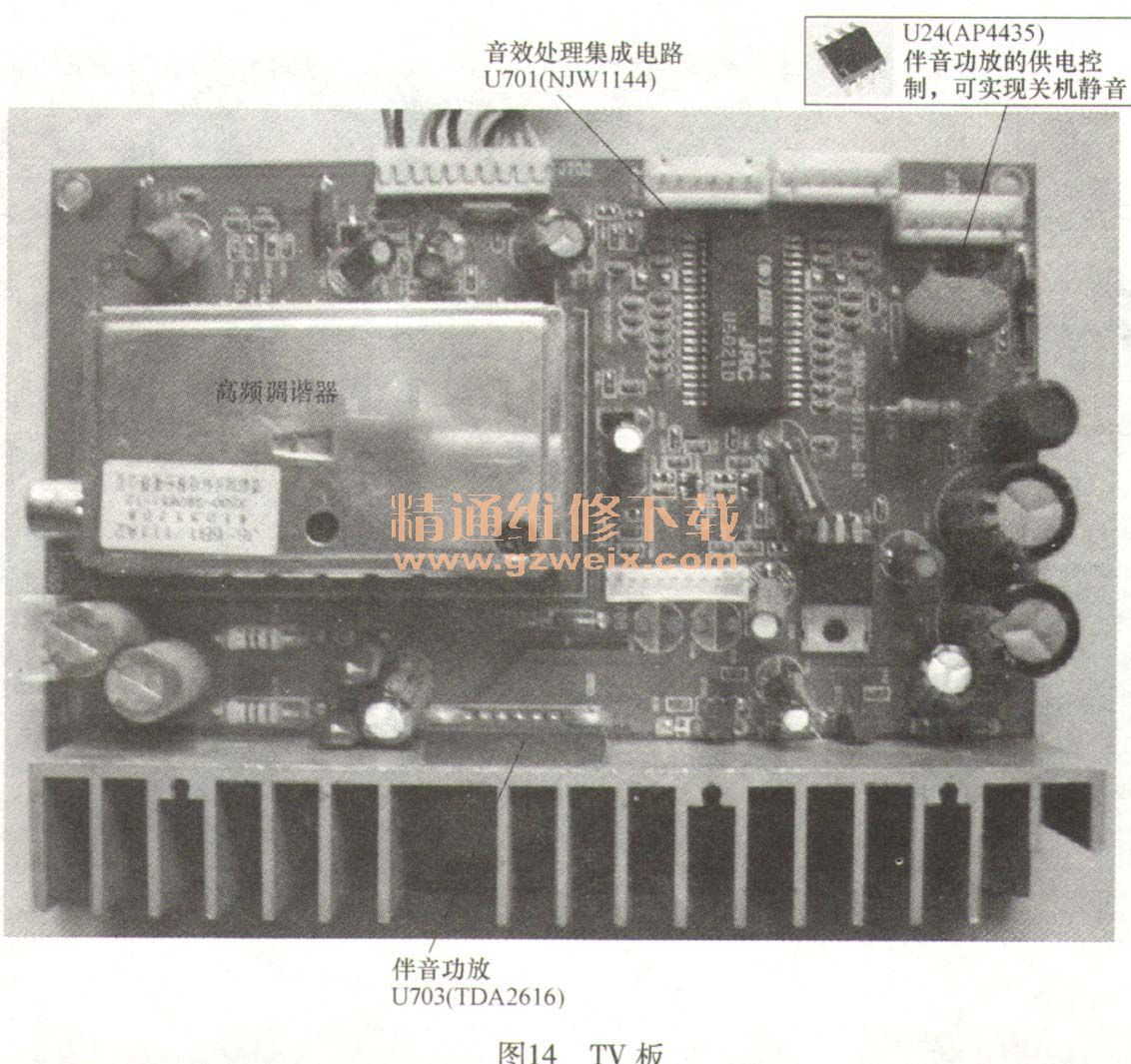

    TV板（高频板）的主要作用是接收和解调、解码电视信号。TV板上主要由主调谐器和一些外围处理电路组成（包括射频电路、音效处理电路），主调谐器将RF信号解调为视频信号，通过转接后送入主板作相应处理，同时还承担着对音频信号进行音效处理的任务。该组件的性能直接影响到后级电路对信号处理的质量。TV板如图14所示。
