一、等离子彩电的内部组成

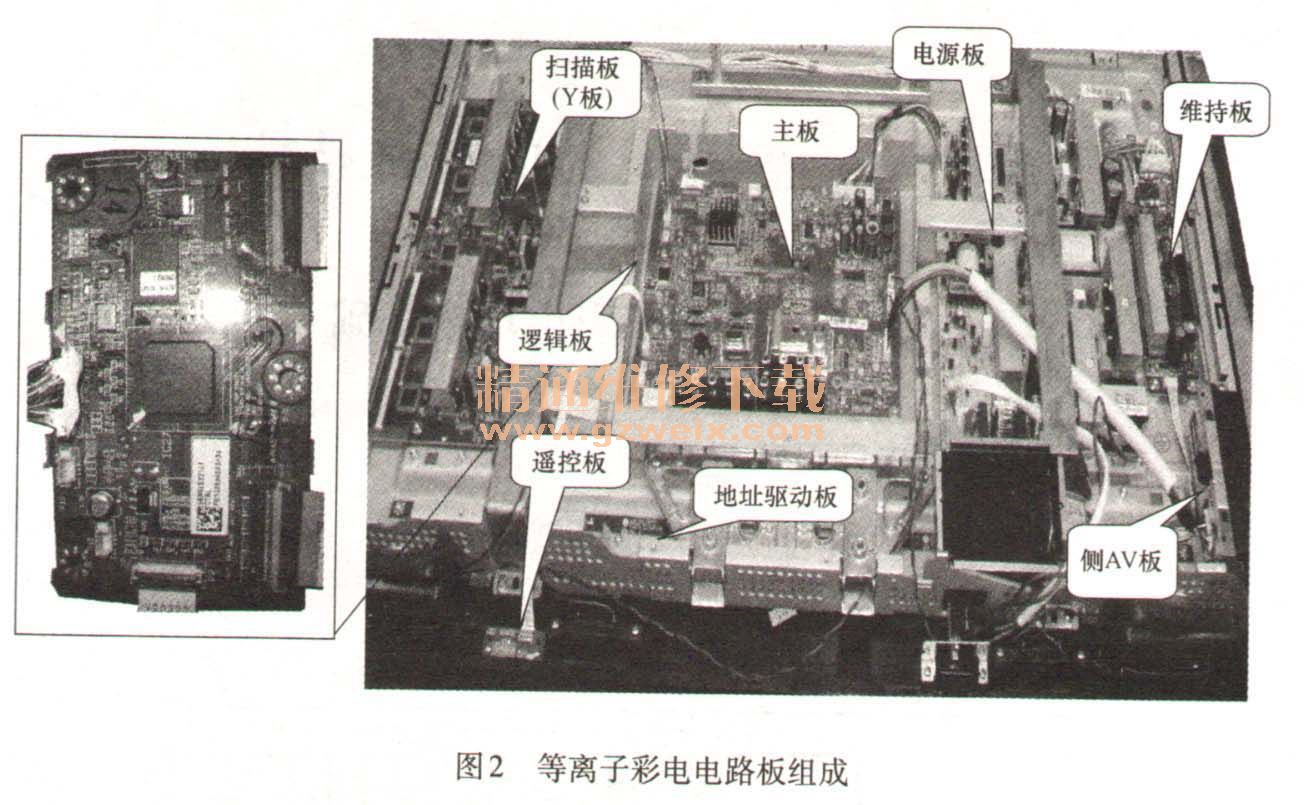

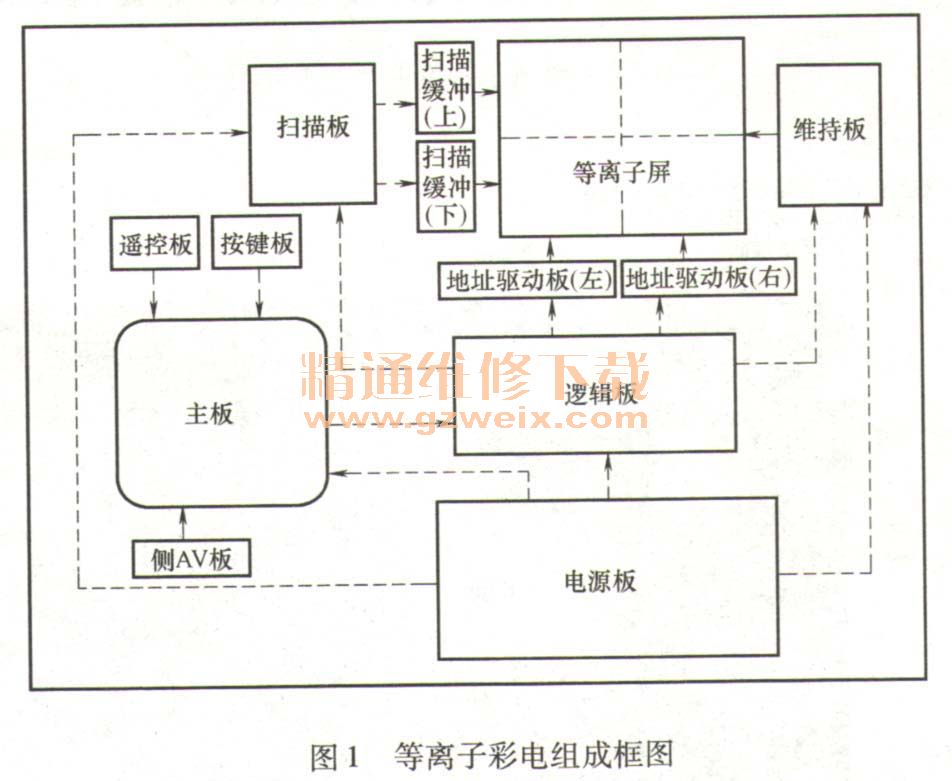

等离子彩电主要由等离子屏与电路组成，其电路包括主板、电源、Y驱动板、×驱动板、地址接口板等。图1所示为等离子彩电组成框图，图2所示为等离子彩电电路板组成。
1．主板

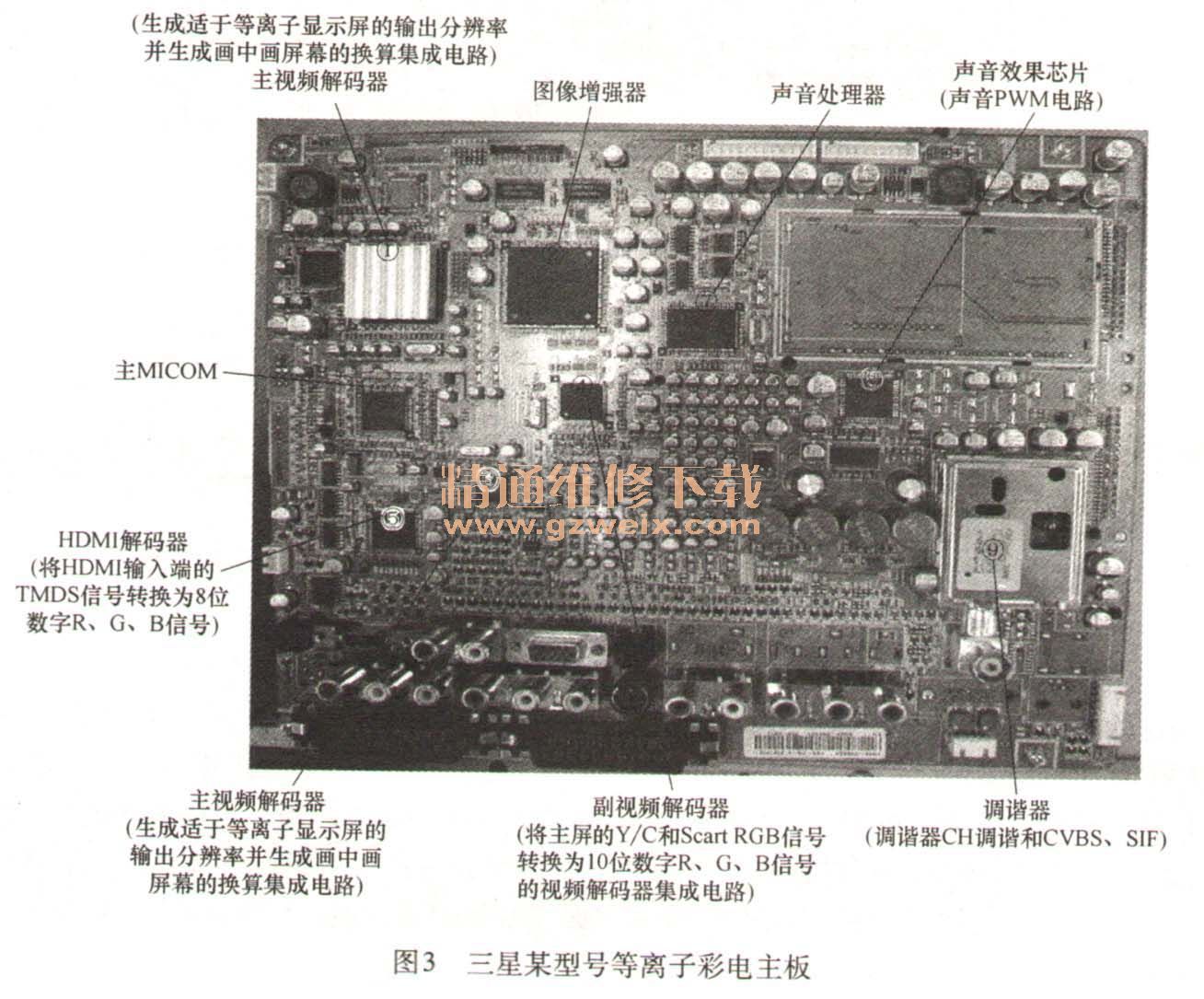

主板组件是等离子彩电中信号处理的核心部分，在系统控制电路的作用下承担着将外部输入信号转换为等离子显示屏所能识别的数字信号的任务。从高频头翰人的CVBS、AV/S端子、VGA、HDMI、HDTV （YPbPr）信号都在主芯片中进行8位（或10位等）的信号处理，最终产生LVDS送给屏上组件-----逻辑驱动板。主板电路包含，图像方面（模一数转换、视频解码、格式变换、画质增强等所有对图像信号处理电路等）、控制系统方面（MCU及控制电路）、伴音方面（音频信号转换、HDMI数字音频分离及音效处理等）。图3所示为三星某型号等离子彩电主板。
2．电源板

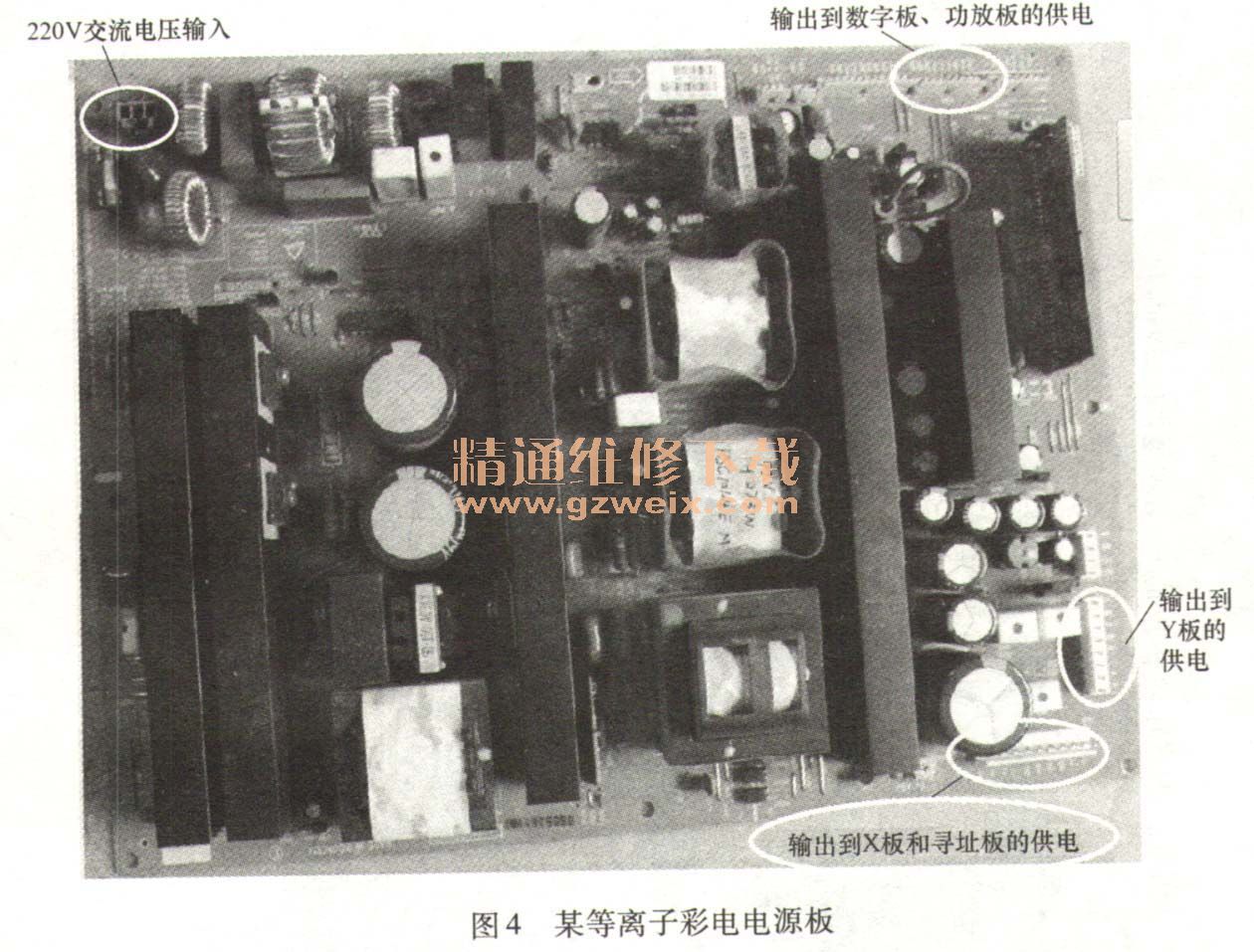

电源板是等离子屏里最重要的部件之一，主要作用是给整个等离子彩电供电，不但提供给等离子屏，也提供给和等离子屏相配套的各种信号处理板。供屏上的电压有VS、VA等，这些电压在屏基板上都有标识（不同型号的显示屏，其电压也不一样，以屏上标识为准）。某等离子彩电电源板如图4所示。
3．逻辑板

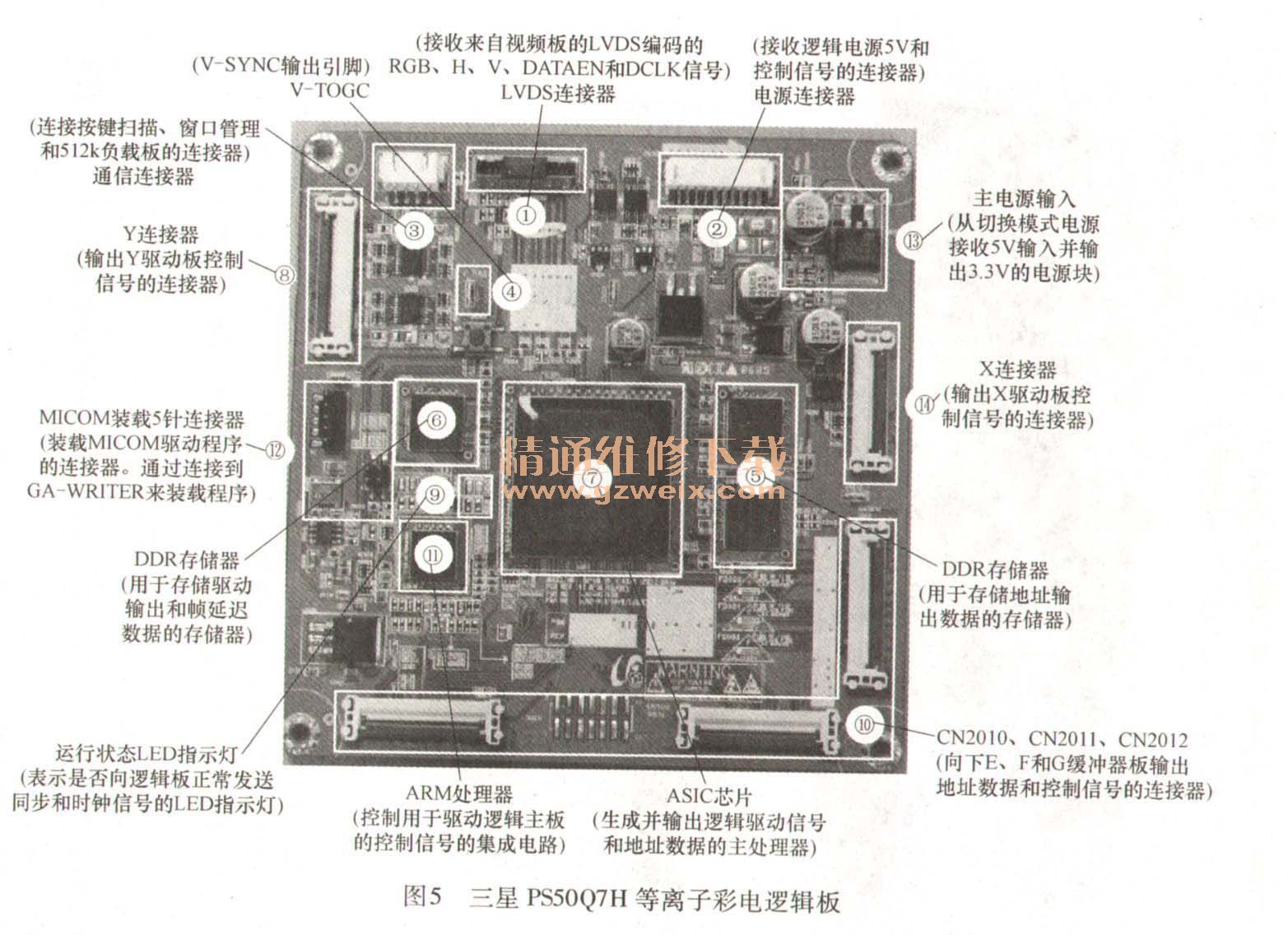

逻辑板是处理由主板送来的LVDS后，在微处理电路的控制下产生寻址驱动信号及为×、Y驱动板提供驱动信号。逻辑板是等离子屏的大脑，对信号板送来的信号进行处理并分配到其他组件上，同时控制其他屏上组件进行有序的工作。图5所示为三星PS50Q7H等离子彩电逻辑板。
4．地址驱动板（左、右）
地址驱动板对逻辑板输出的信号进行缓冲，向地址驱动器IC （COF模组）传送数据信号和控制信号。
5．扫描板（×/Y板）
扫描板作用与普通显像管电视的扫描电路基本相似。图6所示为某等离子彩电扫描板（×/Y板）。×驱动板的作用是，按照逻辑板上送来的时序信号，产生并为×电极提供驱动信号。Y驱动板的作用是，按照逻辑板上送来的时序信号，产生并为Y电极提供驱动信号。
6．扫描缓冲板（上/下）
接收扫描板（×/Y板）的驱动信号，通过扫描缓冲板的扫描驱动IC依次向面板（ Panel）的扫描电极提供扫描波形。扫描缓冲板一般由扫描驱动缓冲板（上）和扫描驱动缓冲板（下）两块板组成。
7．维持板
维持板将逻辑板提供的维持信号经FET转换后生成维持驱动波形，并通过连接器向面板的维持电极提供维持驱动波形。
8．遥控板
遥控板组件由一个工作指示灯、蜂鸣器和一个遥控接收头构成。用户通过该组件使用遥控器可以对等离子彩电方便地进行各项功能操作。其中的指示灯指示整机开关机状态，蜂鸣响声提示按键操作的有效性。
9．按键板
按键板组件一般有7个感应式按键，用户通过该组件可以对等离子彩电方便地进行操作。
10. AV板
AV板主要由调谐器（有主与子）和耳机输出及一些外围处理电路组成，主调谐器将RF信号解调为IF信号，子调谐器则产生复合视频广播信号（CVBS），所有信号通过转接后送人主板作相应处理，耳机端子可直接连接耳机输出，并可进行输出音量调整。
11．等离子屏
等离子屏用来对主板处理后的图像信号进行图像显示。
