液晶彩电背光灯供电板故障检测与代换技能
来源:本站整理  作者:佚名  2016-01-08 10:25:20


    (二)背光灯供电板的工作条件电路
    虽然CCFL型背光灯供电板和LED背光灯供电板结构不同,但它们都有相同的工作条件电路。背光灯供电板的工作条件电路都是由供电、背光灯开/关控制电路、亮度控制和负载(背光灯)构成的。
    1.供电
    背光灯供电板的供电端子多标注为VCC,输入的电压来自电源板,多采用24V直流电压供电方式,少部分采用12V、 18V供电方式。
    2.背光灯开/关控制
    一、背光灯开/关控制
    信号输入端子常标注为BL-ON、BL LIGHT ON/OFF、BL ON/OFF、ON/OFF,它们都是英文Backlight ON/OFF  Control Voltage的缩写。背光灯开/关控制信号也是由主板上的MCU提供的。大部分背光灯供电板采用高电平开启方式,开机时应由低电平(0V)跳变为高电平(3~5V),关机时变为0V。
    【提示】部分液晶彩电将背光灯开/关控制信号称为背光灯使能信号,用BKLT EN、ENA、EN、ASK等符号表示。
    3.负载
    由于背光灯供电板多设置了背光灯过流、过压、断路保护电路,所以需要接好负载才能工作。
    4.背光灯亮度调整
    背光灯发光强度调整(屏幕亮度调整)信号输入端子通常标为PWM、ADJ、BL-ADJ、DIM、Brightness、Vipwm/Vepwm等,该信号来自主板的微控制器电路。该电压通常为0 V/3 V 、0 V/3 . 5 V或0 V/5 V,也就是与微控制器或接口电路的供电高低有关。
    【提示】另外,部分液晶彩电的背光灯发光强度还受亮度模式的控制,如海信TLM3277液晶彩电,背光灯调整电压在标准模式时为3V,在节能1模式时为2.4V,在节能2模式时为2V。

  (三)背光灯供电板的故障现象与判断方法
    1、故障现象
    液晶彩电背光灯供电板常见故障有三大类:一是无电压输出,产生黑屏、伴音正常的故障;二是输出电压低,产生屏幕亮度低的故障;三是输出电压异常,会在开机后背光灯亮一下就灭。
    2.故障判断方法
   (1)查看法查看背光灯供电板上的电阻、芯片外观是否正常,若出现变色或炸裂,说明它已损坏。
    查看高压变压器(或储能电感)的外观有无变形、磁芯是否破碎、引脚是否脱焊、引脚附近有无打火的痕迹。
    查看背光灯供电板上的开关管(或逆变管)、插座引脚有无脱焊等。
    查看背光灯供电板上的电阻、电容、集成电路等贴片元器件是杏脱落或其引脚是否脱焊。
   (2)电压测量法LED背光灯供电板输出电压:LED灯条的供电电压是直流电压,其电压值一般在一百多伏到两百余伏之间,因此,可以用万用表直流电压250V挡测该板输出的电压值就可以确认它是否正常。
    CCFL背光灯供电板输出电压:由于CCFL背光灯供电板输出的是高频交流电,电压高达1000V左右,所以以往的报刊、书籍上介绍,不能使用普通万用表去直一接测量它的输出电压,可采用拉弧、检测感应电压等方法进行估测。实际是可以采用数字万用表测量的,下面以长虹iTV40650X型液晶彩电测量介绍高压逆变器输出电压的检测方法。

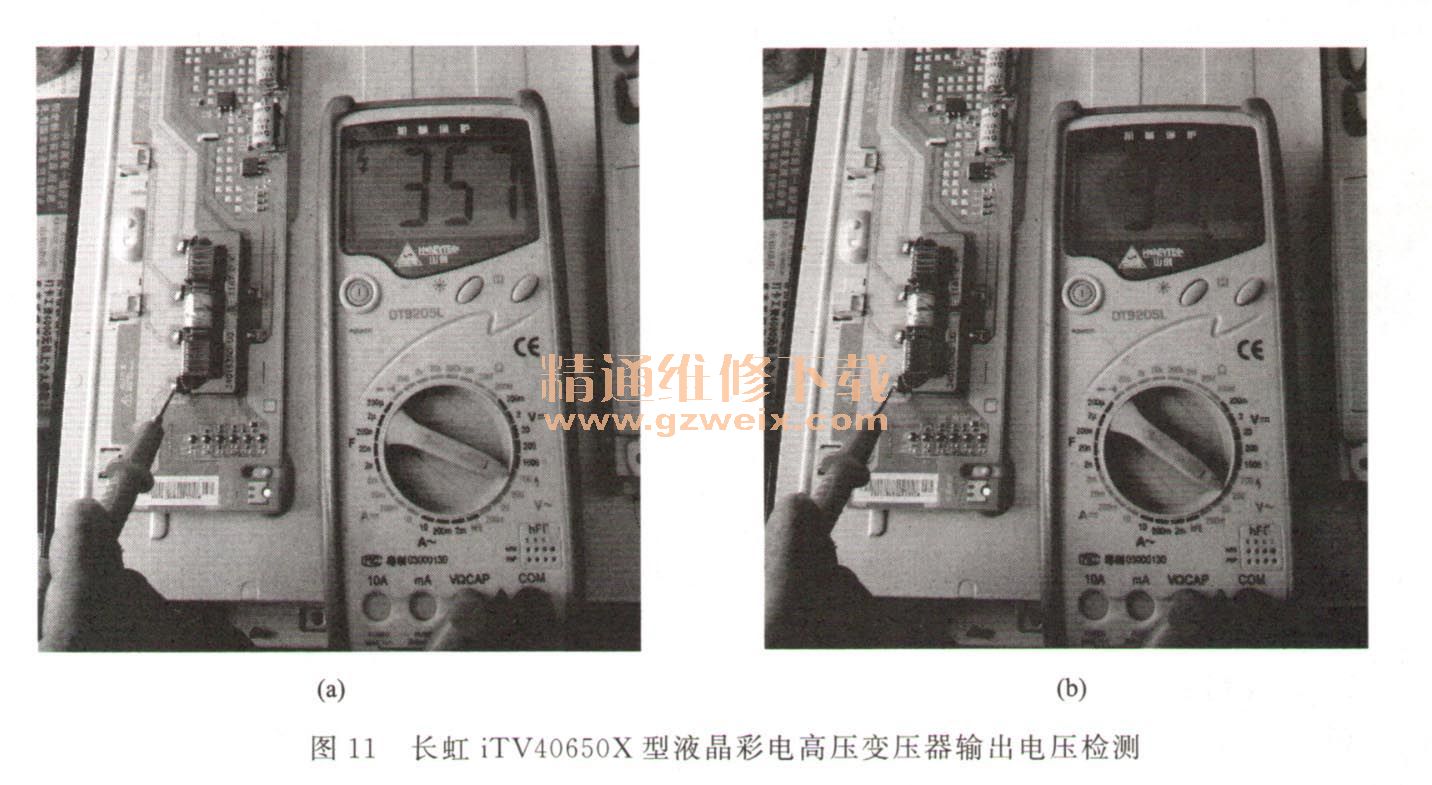

    采用DT9205型数字万用表的700V交流电压挡测量时,电压为357V,如图11(a)所示;采用200V交流电压挡测量时,电压为37. 1V,如图;11(b)所示。在测量时,若表笔与高压变压器输出端接触不良,会出现粉红色的弧光,这也说明有高压输出;若无拉弧且无电压,说明高压变压器无高压输出。

    【提示】由于被测彩电的高压变压器输出的是高频脉冲电压,而数字万用表交流电压档是为测量低频交流电压而设置的,所以测量的数值较正常值(1000V左右)低许多。

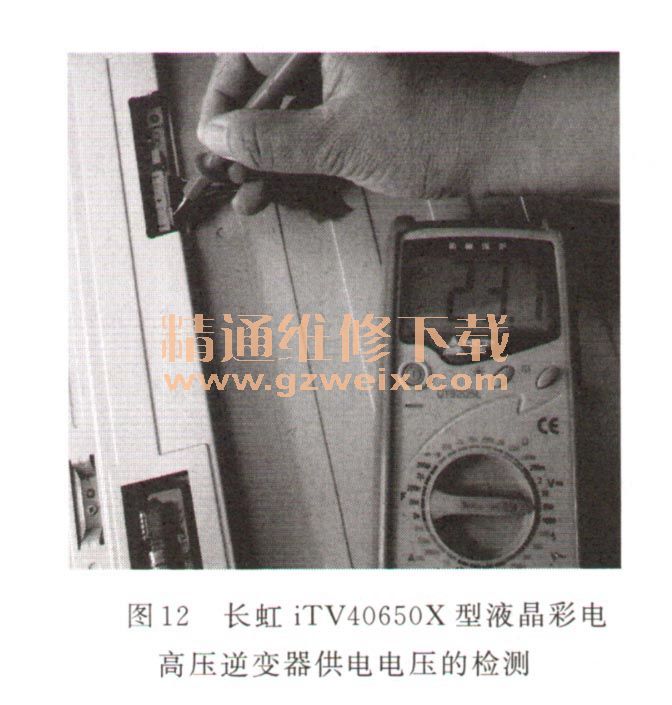

    背光灯供电板工作电压:背光灯供电电路的工作电压由电源板提供,多为24V。若背光灯供电板有工作电压输入,而没有高压输出,说明背光灯供电板异常。长虹iTV40650X型液晶彩电高压逆变器输出电压的检测,如图12所示。

    背光灯开/关控制信号:大部分背光灯供电板采用高电平(3-5V)方式启动,低电平关闭。如果背光灯供电板没有该控制信号输入,则背光灯供电板不工作,无电压输出。长虹iTV40650X型液晶彩电的背光灯开/关控制电压检测如图13所示。
