电源、背光灯供电一体板也叫二合一电源板，用LIPS板表示。LIPS板将电源电路、背光灯供电电路组合在一块电路板上，所以是液晶彩电故障率最高的电路板。该板的故障现象与独立电源板、背光灯供电板故障现象一样，并且检测方法也相同，下面介绍典型电源、背光灯供电一体板的强制启动方法和代换技能。
    【提示】LIPS的英文LCD Integrated Power Supply的缩写，可译为液晶彩电集成电源或一体化电源。LIPS板上的背光灯供电电路的工作电压不再采用主电源输出的12～24V电压，而是采用PFC电路输出的400V左右直流电压。因此，不仅提高了开关电源和背光灯供电电路的工作效率，而且简化了电路结构，降低了成本。
    一、典型电源、背光灯供电一体板的识别
    液晶彩电电源、背光灯供电一体板根据背光灯的不同，可分为电源＋CCFL供电一体板和电源＋LED供电一体板两种，下面分别介绍它们的检测与代换方法。
    1．电源＋CCFL供电一体板的识别
    这类电源板又可分为单电源＋CCFL供电一体板、双电源＋CCFL供电一体板两种。典型的单电源＋CCFL供电一体电源实物图如图17所示。

    这类电源、背光灯供电板整体电路可分为开关电源和CCFL供电电路两大部分。它的开关电源部分与独立电源基本相同。CCFL背光灯的供电电路就是逆变器，它的作用是将PFC电路输出的400V直流电压转换为CCFL所需的1000V左右交流电。逆变器的特征元件是输出变压器（高压变压器）与控制芯片。
    2．电源+ LED供电一体板的识别
    这类电源、背光灯供电板整体电路可分为开关电源和LED供电电路两部分。开关电源除了为主板提供＋5 VSB、＋12 V电压外，还为LED供电电路提供几十伏的直流工作电压（如21V、48V等）。LED供电电路的功能是输出点亮LED灯条所需的直流电压（有的为几十伏，有的为一百多伏，甚至二百多伏的）。
    有的电源＋LED背光灯供电一体板采用主、副两个电源，有的仅采用了单电源。图18是典型的单电源＋LED供电一体板的实物图。

    LED供电电路主要由控制芯片、开关管、储能电感、整流二极管等组成。其实质是一个升压型开关电源电路，将几十伏的直流电压提升到一百多伏。
    二、电源、背光灯供电一体板的强制启动方法

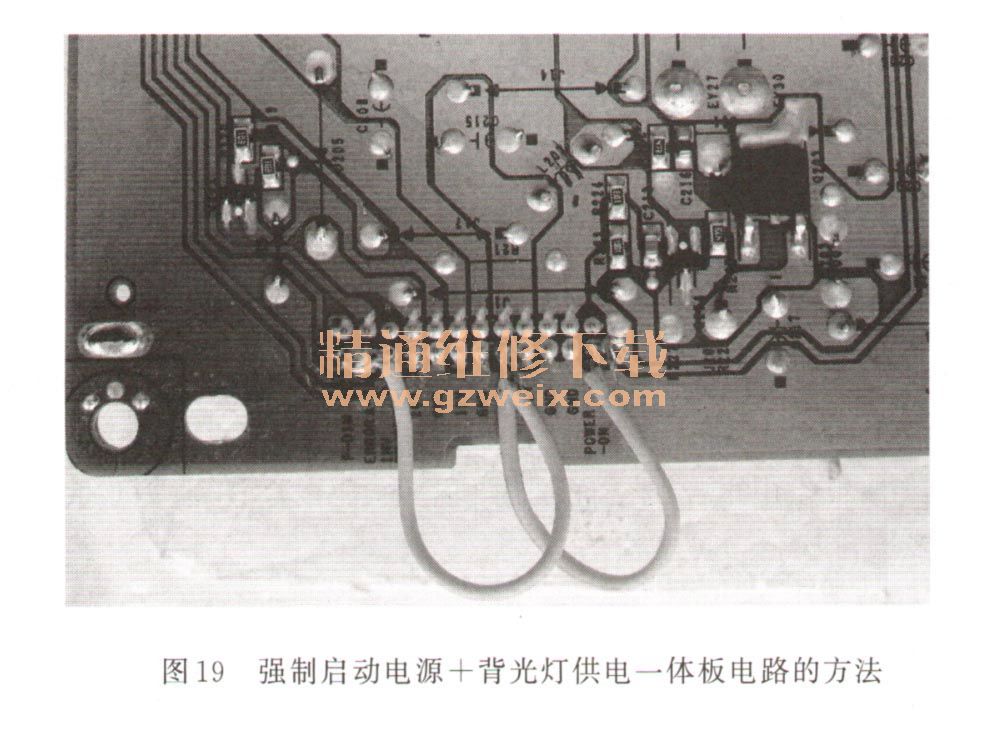

    需要强制启动背光灯电路时，主要找准的点是：逆变器或LED驱动电路的开／关控制、背光灯亮度控制。实际操作过程中，启动背光灯供电电路是在强制启动电源的基础上进行的。下面以LG 37LG20RC型彩电为例介绍强制启动背光灯供电电路的方法。将插座P201的POWER-ON、5.2V、P-DIM、INV ON/OF这四个脚的焊点连在一起，就可以强制启动逆变器，如图19所示。

    三、电源、背光灯供电一体板的代换方法
    由于电源、背光灯供电一体板针对性较强，所以维修时，应采用相同型号的电源＋背光灯供电一体板代换。对于买不到代换板的，则需要采用元件级维修的方法进行修复。
