背光灯亮度控制信号:当检修背光灯亮度异常的故障时,背光灯亮度控制信号也是主要的检测点。长虹iTV40650X型液晶彩电的背光灯亮度控制信号检测如图14所示。该电压随亮度变化而变化,但无论怎么变化,电压不能为5V或0V。如果该电压值为5V或0V,肯定会引起亮度异常的故障。
(3)假负载法由于背光灯供电板具有完善的保护电路,当背光灯异常时保护电路会动作,产生背光灯供电板启动后又停止工作的故障。为了判断故障是背光灯异常所致,还是背光灯供电板异常所致,应采用假负载来确定故障原因。

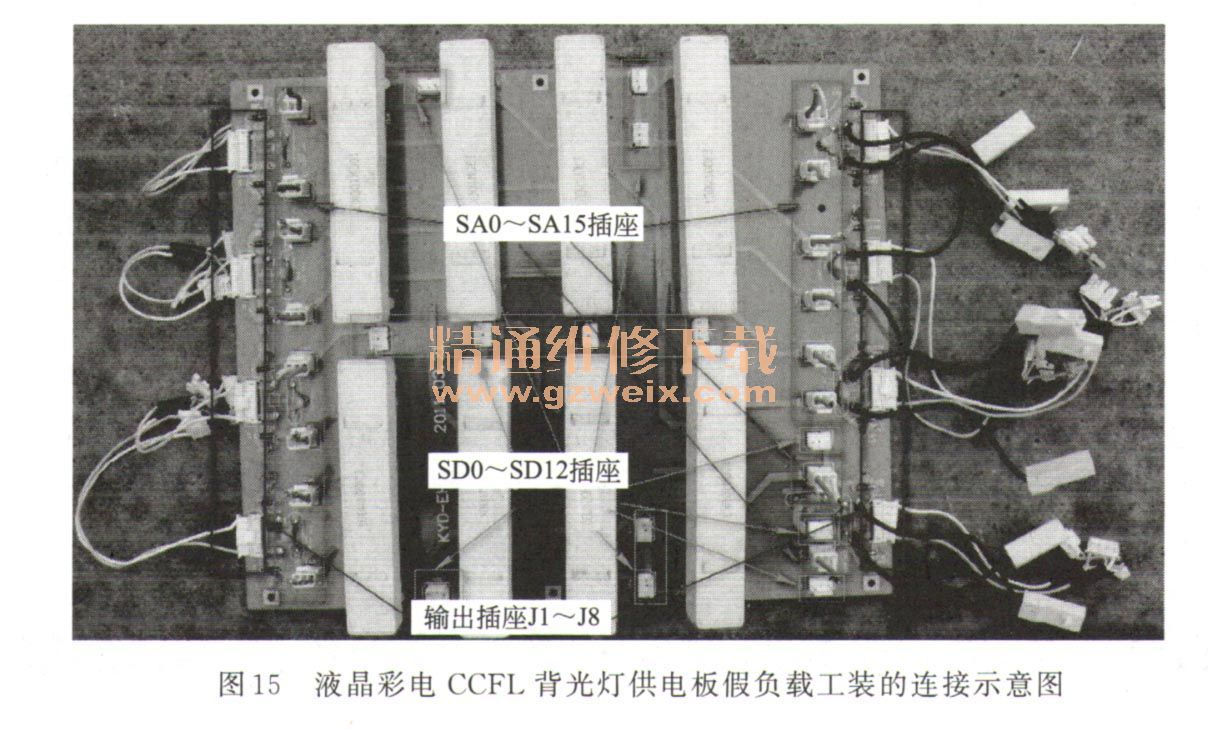

CCFI,背光灯供电板的假负载:CCFL背光灯供电板(逆变板)的假负载最好选用CCFL背光灯管,当然也可以使用专用维修工装,比如,长虹快益点电器的KYD-PWV2. 0就是液晶彩电CCFL背光灯供电板的专用假负载工装,它可满足1~8个高压输出接口的CCFL背光灯供电板维修,如图15所示。
接假负载后,若逆变板可以正常工作,则说明该背光灯供电板正常,故障是背光灯异常所致;若故障依旧,说明背光灯供电板异常。
