二、OZ9902C特点介绍

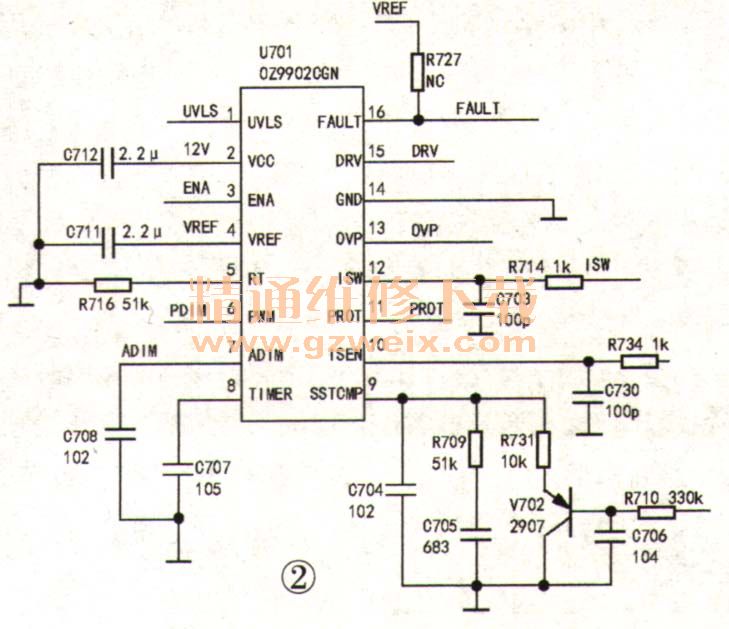

    OZ9902有两种封装IC，一种是24个引脚，一种是16脚封装，见图2。 16脚封装的OZ9902CGN是一块单通道LED灯电流控制块，简称OZ9902C，在海信的RSAG2.908.4543和4688电源组件上使用，其引脚功能如图2所示，灯电压形成及电流控制同图10 24脚封装的OZ9902A为双通道LED灯电流控制电路。

    OZ9902C引脚功能及工作特点如下：
    ①脚自举电路供电欠压检测端，当此脚电压低于3.0V时，启动保护并停止输出驱动脉冲。主电源送出的120V电压经分压电阻R721～R723得到4.4V，电压接入①脚，IC正常工作，当主电源送来电压低于80V时，①脚电压低于3V，芯片15脚将停止输出驱动脉冲，背光不亮。
    ②脚为IC供电脚，正常时为12V。此电压由主电源次级VD852、C841、C843、C844整流滤波产生，同时还供给主板相关电路。此脚电压不能低于6.0V，否则IC会停止工作，当电压超过7.5V时，IC会启动工作。
    ③脚为ENA使能脚，要求有高于2.0V电压IC才启动工作。主板输出的背光启动信号SW（或BLON/OFF）经电源板上R719、R720分压产生该使能电压，同时，IC的④脚输出VREF电压。
    ④脚接IC内部基准VREF电压形成电路，产生5V供IC内外电路工作（此电压不得低于4.6V）。如果此脚无5V电压，需查②、③脚外部电路及IC本身。当该脚电压低于3.7V时，IC不工作。
    ⑤脚RT外接电阻设定OSC振荡器频率。此脚外接电阻越小，IC振荡频率越高，反之越小。若此脚元件性能不良，输出驱动信号频率不稳，易导致开关管V701击穿损坏。
    ⑥脚PWM，背光亮度输入脚，要求PWM脉宽频率范围在100Hz～20kHz，信号幅度峰值范围在1.0V～2.0V间，当此脚电压高于2.0V时，灯最亮，低于1.0V时，灯全黑。
    PWM亮度控制信号受2D 、3D画面切换控制，如图3所示。当电视机工作在2D状态时，由主板送来的PWM亮度控制信号通过VD755接入⑥脚，此时3D -ENA信号为低电平。当电视机工作在3D画面时，控制系统送出3D -ENA使能开关信号为高电平，V916、V915饱和，此时主板送来的PWM被V916短路到地，而逻辑板送来的3D-PWM信号通过V914接入⑥脚，此时VD755反偏截止。PWM信号与⑩脚输入信号进行比较，通过OZ9902C内部比较放大后，从11脚输出驱动电压加到V703栅极，由V703调整背光电流，实现背光亮度调整。

    ⑦脚，ADMIN模拟背光调整输入，通常不用此路作背光亮度调整。为保证IC正常工作，VREF（5V）通过R711、R712分压产生2.5V电压接入此脚。
      ⑧脚TIMER延时保护控制脚，当此脚电压上升到3.0V时，IC处于锁死停止状态，背光灯不亮。在灯供电出现过压（OVP）、过流或过载时，IC内电流源恢复对此脚外接电容C707充电，当C707两端电压达到3.0V时，IC停止工作，从而关闭背光。正常工作时此脚电压为0V。
    ⑨脚SSTCMP软启动十补偿控制脚，参见图2，此脚外接由V702、C706组成的延时控制电路。在IC启动时，由于C706两端未建立电压，此时V706饱和导通，这样⑨脚电压为0V，随着C706建立电压，V706逐渐进入放大状态，最终达到截止，IC完成软启动过程，电路振荡进入正常状态。故OZ9902CGN正常工作时，此脚应有高电平电压。
    ⑩脚ISEN，灯工作电流检测端。⑩脚内置比较器，⑩脚输入电压与基准电压进行比较产生误差信号，从11脚输出去控制灯串电流。比较器基准电压设定（ADJ）与⑦脚ADMIN有关。若ADMIN脚电压大于1.5V、⑩脚ISEN内比较器基准电压固定为0.3V。当ADMIN脚电压低于0.5V时，ADJ脚电压固定为。.1Vo⑩脚输入电压与基准电压比较也能限制通过灯串的最大电流。在海信4688电源中，ISEN脚内基准电压设定为0.3V（因为⑦脚ADMIN电压超过1.5V），故灯串通过最大电流应为0.3V除以R702～R407、R729四个10n电阻的并联值，即最大电流为120mA。当LED灯串通过最大电流超过此值（也就是ISEN脚电压超过0.3V），且持续200ns后过流保护启动，关闭驱动信号，LED灯供电提升电路停止工作，灯串因无正常供电而不发光，与此同时16脚呈高电平。
