飞利浦32 PFL3403液晶彩电电源板原理详解

来源：本站整理作者：佚名 2017-01-03 13:57:40

2．副电源电路
飞利浦32PFI3403液晶彩电采用的电源板中的副电源电路如图4-17所示，由内含MOS-FET开关管和振荡驱动的厚膜电路TNY277（IC931）、变压器T901为核心组成。一是产生5VSB电压，为主板控制系统电路供电；二是产生VCC-Pl电压，经开关机电路控制后，为PFC和主电源驱动电路供电。

（1）TNY277简介

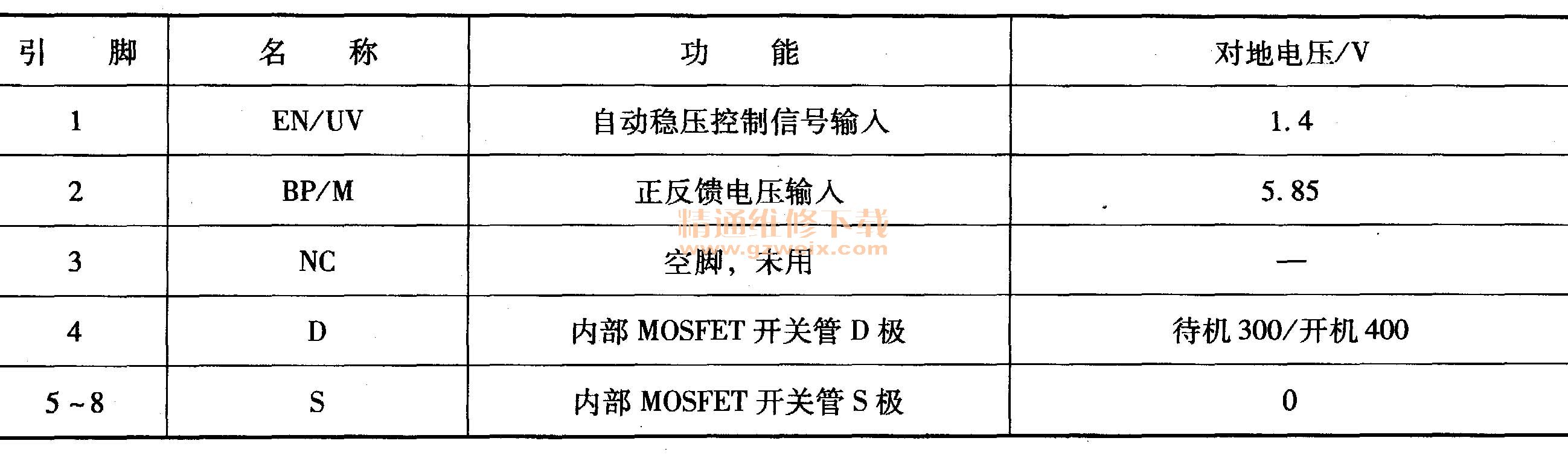

TNY277是高效能低功率离线式开关电源厚膜电路，其内部电路框图如图4-18所示，集成了700V的MOSFET开关管和振荡、稳压、驱动电路、高压开关电流源、限流和热关断电路于一体，可独立完成电源开关振荡过程，同时其内部还设有过电流、过热、过电压保护电路等。该集成电路启动和工作能量由D极电压提供，无须变压器偏置绕组及相关电路，265VAC输入时，其空载功耗仅80mW。使用简单的开／关控制电路，无须回路补偿，常应用于待机电源电路，外围电路简单，维修时主要检查集成电路的外围的限流电阻和稳压控制光耦合器，个别机型还应检查外围电路和开关变压器。TNY277的引脚功能和对地电压见表4-6。
