（2）启动工作过程
    通电后，AC220V送到首先经过抗干扰和市电整流滤波电路，一是利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网；二是通过全桥BD901、电容C905将交流市电整流滤波，由于C905容量较小，产生100Hz脉动直流电压，送到PFC电路。该电压待机状态PFC电路未启动时，经过L906、D902流向PFC滤波电容C907，形成的300V，通过变压器T901的一次侧为TNY277内部开关管供电，同时经内部电路为振荡驱动电路供电，副电源启动工作，内部开关管的脉冲电流在T901中产生感应电压。
   T901二次绕组感应电压，经D935整流、C985、L980、C986滤波后，形成5VSB电压，为主板控制系统供电；T901一次侧辅助绕组4-5产生的感应电压，分为两路：一是经D981、R998、C981整流滤波后，作为同步和检测电压经R984反馈到TNY277的2脚，稳定输出电压；二是经D982整流、0959滤波产生VCC-Pl电压，经开关机控制后为PFC电路主电源驱动电路供电。二次开机后，PFC电路启动工作，副电源供电提升到400V 。
   （3）过电压、欠电压保护电路
    1904一次侧辅助绕组4-5产生的感应电压，经D981整流、C981滤波，作为同步和检测电压经R984、R982、ZD981反馈到TNY277的2脚，2脚内设电压检测电路，当副电源输出电压过压时，击穿ZD981 、2脚电压上升，内部保护电路启动；当副电源输出电压降低时，反馈到2脚电压低于5. 8V时，内部保护电路启动，副电源停止工作。
   （4）稳压控制电路
    稳压控制电路由三端精密稳压器IC982和光耦合器IC932组成，经R990、R981与R992分压，从副电源输出端5VSB分压取样，经IC982比较放大后，输出误差控制电压，通过IC932对开关电源一次侧TNY277的1脚内部振荡电路的脉冲占空比进行调整，达到稳压的目的。
   （5）尖峰吸收保护电路
    为了防止TNY277内部开关管截止期间，其D极的感应脉冲电压的尖峰击穿开关管，在TNY277的D极4脚外部设置了由D9801、C980、ZD980组成的尖峰吸收回路。4脚内部开关管D极输出的脉冲电压经D980对C980充电，使尖峰脉冲电压被有效地吸收。
   （6）主电源过电压保护电路
    该保护电路由Q992为核心组成，对副电源误差放大器IC982的R端取样电压进行控制。Q992的G极外接27V稳压管ZD965、15V稳压管ZD966，对主电源输出的24V和12V电压进行检测。
    当主电源稳压电路发生故障，造成主电源输出电压过高时，24V电压超过ZD965的稳压值27V时，击穿ZD965，12V电压超过ZD966的稳压值15V时，击穿ZD966，向Q992的G极送入高电平，Q992导通，将IC982的R端取样电压拉低，将误差放大IC982和光耦合器IC932将反馈控制电压送到TNY277的1脚，TNY277内部保护电路启动，停止输出激励脉冲，副电源停止工作，无VCC-P1电压输出，PFC电路和主电源也停止工作。
    3．待机控制电路
    开关机电路由Q988、光耦合器IC991、Q945组成，采用控制PFC电路IC901和主电源驱动电路IC951的VCC-PFC供电方式。
   （1）开机状态
    二次开机后，主板送来的STANDBY-IN为高电平，Q988、光耦合器IC991、Q945导通，将副电源产生的VCC-PI电压变为VCC-PFC电压，送到PFC驱动电路IC901和主电源驱动电路IC951、PFC电路和主电源启动工作，为整机提供24V、12V电压，进入开机状态。
   （2）待机状态
    待机时STANDBY-IN变为低电平，Q988、光耦合器IC991、Q945均截止，切断IC901、IC951的VCC-PFC供电，PFC电路和主电源停止工作。
    4．主电源电路

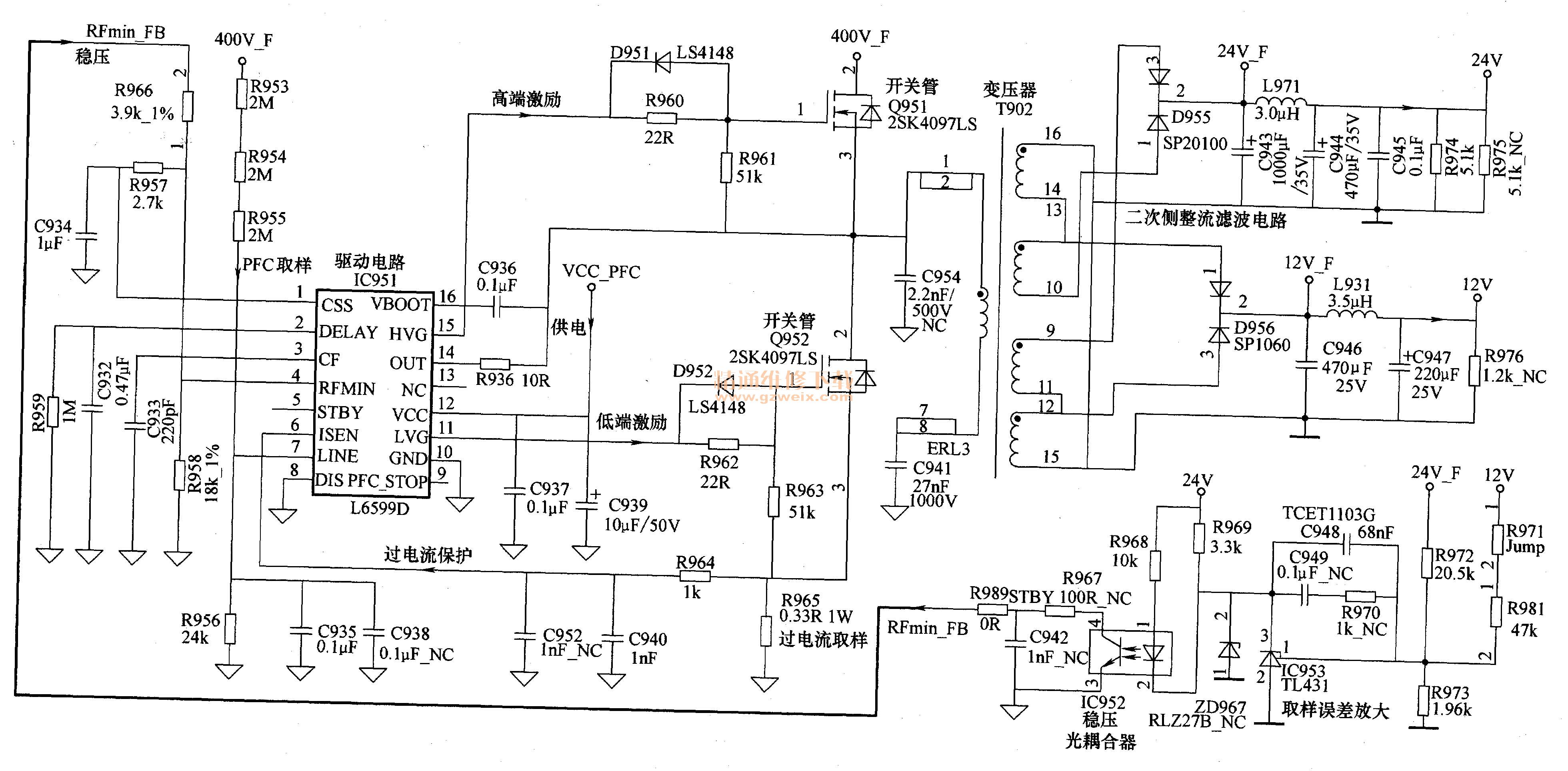

    飞利浦32PFL3403液晶彩电采用的电源板中的主电源电路如图4-19所示，由振荡驱动控制电路IC951 L6599D），光耦合器IC952，误差放大器IC953，半桥式推挽输出MOSFET开关管Q951、Q952，开关变压器，T902等元器件组成，产生24V、12V电压，向主电路板和背光灯电路供电。
