MU7000U系列产品是海信公司2016年推出的新品，主要机型有LED43M7000U、LED50MU7000U、LED55MU7000U、LED65MU7000U、LED70MU7000U等。产品的主芯片为MSD6A828EV（N1），外接四块DDR3存储器《型号为H5TQ4G63CFR-RDC，位号N60-N63），一块EMMC存储器（KLM4G 1 FE3A-A001，位号N56），并安装有画质处理芯片HS3700，且外挂两块DDR3存储器（N176、N177、H5TQ4G63AFR-RDC）。主板电路板编号为RSAG7.820.6772。

    一、主板供电系统
    该系列产品主板供电分布如图1所示。12V电压经L87、L90、L93后去超画质处理电路供电分布，如图2所示。下面对关键的DC-DC转换电路进行介绍。



    1. ＋1.05V-VDDC-CPU内核电压形成电路
    该电路以N33（SMH6110A）为核心构成，如图3所示。1.05V电压是系统内核工作的重要电压。N42工作后输出5V电压经R137、R312接入N33的①脚（EN） 0 N33还受④、⑤脚总线控制。此总线与EEPROM存储器N50、功放NTP8204的总线属同一路。此总线经IC内译码器转换后，控制N33内部调整输出端电压，本电路中②脚仅通过R553接在输出1.05V电压上，不安装取样电阻R1、R323 、R546.


    2. ＋1.2V-VDDC内核电压形成电路
    该电路以N34（TPS54628）为核心构成，如图4所示。本电路输出的＋1.20V VDDC也是内核的关键电压，但它较N33输出的内核电压＋1.5V -VD-DC CPU电压要滞后一点。此IC的FB脚除外接取样电阻R378 、R346外，还受主芯片GPIO_VID_0信号控制，主芯片根据内核运行状态调整N34输出电压的大小。当此路控制信号为低电平时，V34截止，N34输出1V电压；当此路控制信号变为高电平时，V34饱和导通，电阻R367、R547接入FB电路，N34输出1.13V电压。
page_break]

    3. ＋1.5V-DDR电压形成电路

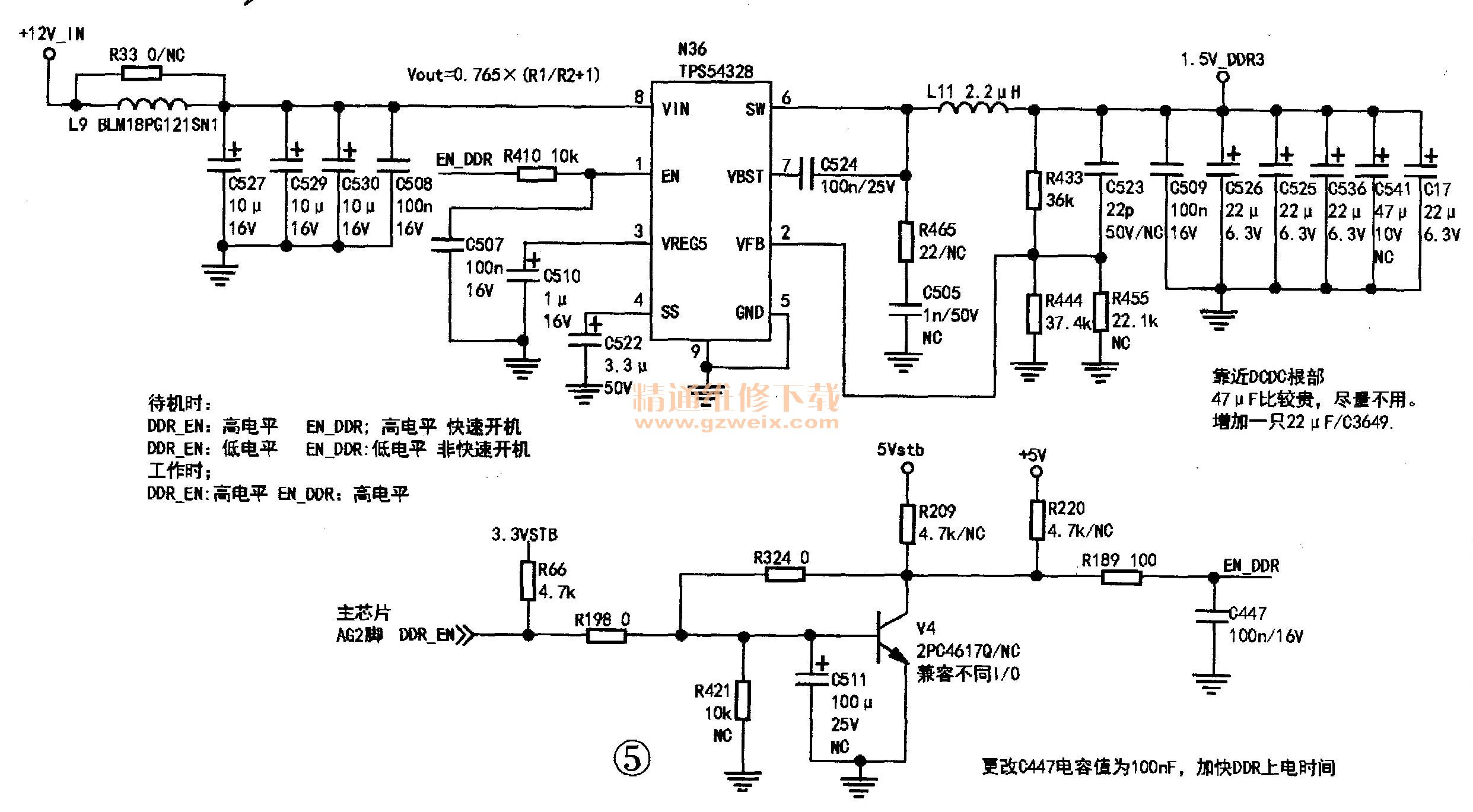

    该电路以N36（TPS54328）为核心组成，电路如图5所示。

    ①脚（EN）是DDR启动控制端，通过R1980、R324、R189与主芯片AG2脚相连。若系统处于慢速启动DDR时，EN为高电平接入由 V4组成的电路；若快速启动DDR，EN为低电平而不使用由V4组成的电路。当N36的①脚电压大于1.6V时，IC的③脚内的5V基准电压形成电路工作，产生5V电压供内部电路工作，从⑥脚输出开关脉冲，经L11及C526、C525等电容滤波后产生＋1.5V DDR3电压供N60-N63工作。
       4.MAIN-1.1V电压形成电路

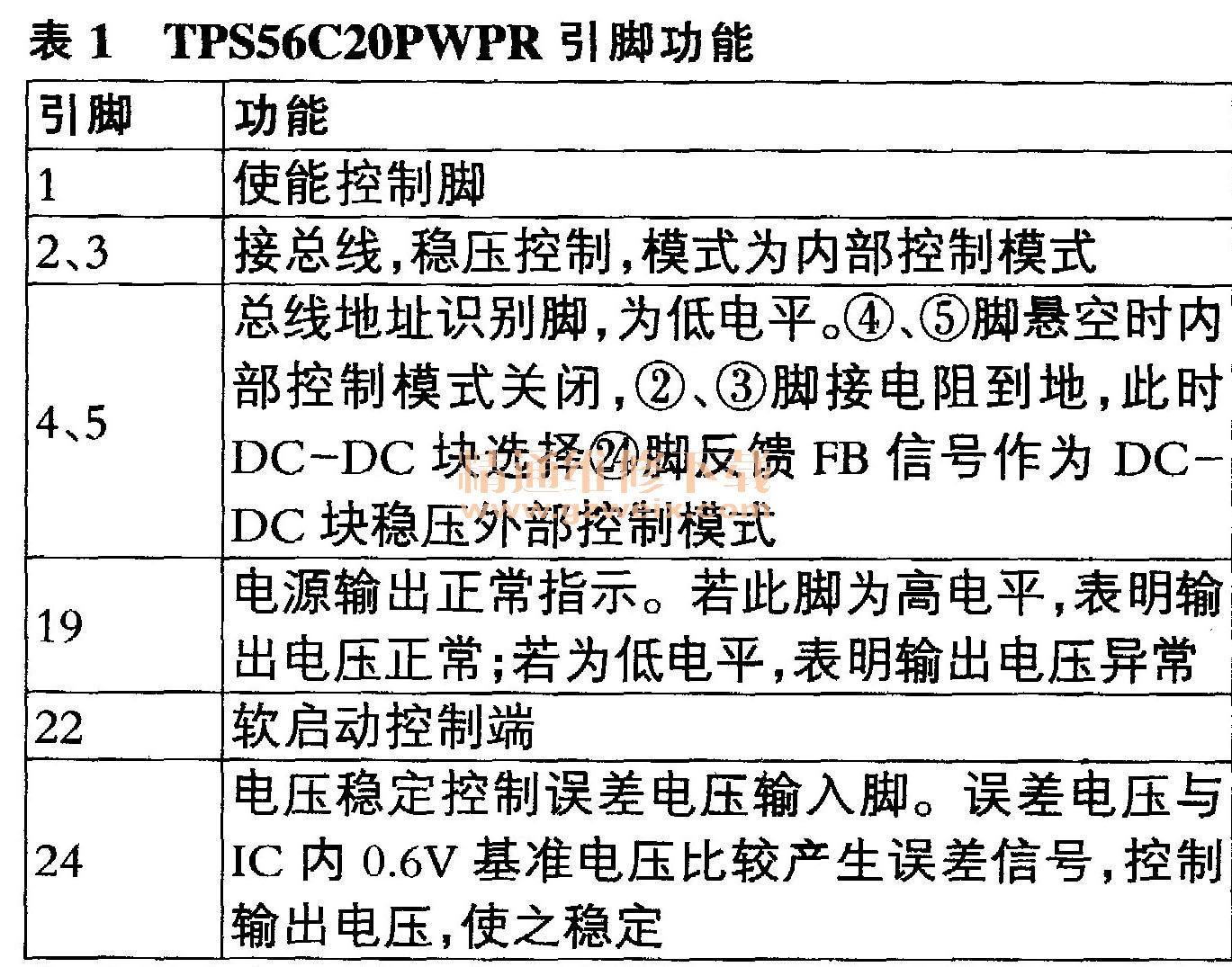

    该供电电路以N214（TPS56C20PWPR）为核心构成，如图6所示，输出电压供给画质处理芯片HS3700。在N214启动前，N159输出D3.3V电压，同时3.3V经图2中的N169、N163、N164、N166输出相应电压，使HS3700的控制电路及识别端口工作，这时D3.3V电压接入N214、N162等块的使能端，输出相应电压，以满足HS3700工作。N214的主要引脚功能见表1。
