二、控制电路
    1．开／待机控制
    主芯片AG6脚输出PWR-ON/OFF＿ IC信号经R529 、R470送给V24基极，如图7所示。开机时，PWR-ON/OFF-IC信号为高电平，V24饱和导通，V18因基极为低电平而截止，V18的c极输出高电平STANDBY信号，经XS7的17脚去电源板，以启动PFC及主开关电源电路。待机时停止工作。待机时，V18饱和导通，XS7的17脚为低电平。
    另外，V18的。极输出的STANDBY信号还送给N159的①脚（EN），以便开机时输出D3.3V电压供HS3700工作，其电压分析见图2。同时，V18的c极输出STANDBY信号经R178去V40基极，开机时STANDBY为高电平，V40饱和导通，N42（A04459）导通工作，5VS电压通过N42形成＋5V电压供图像、伴音电路工作，其电压分布见图1。待机时，无＋5V电压输出，图像、伴音小信号处理电路及DDR、EMMC、EEPROM存储器电路停止工作，实现待机低功耗。
    2．背光亮度与背光开／关控制

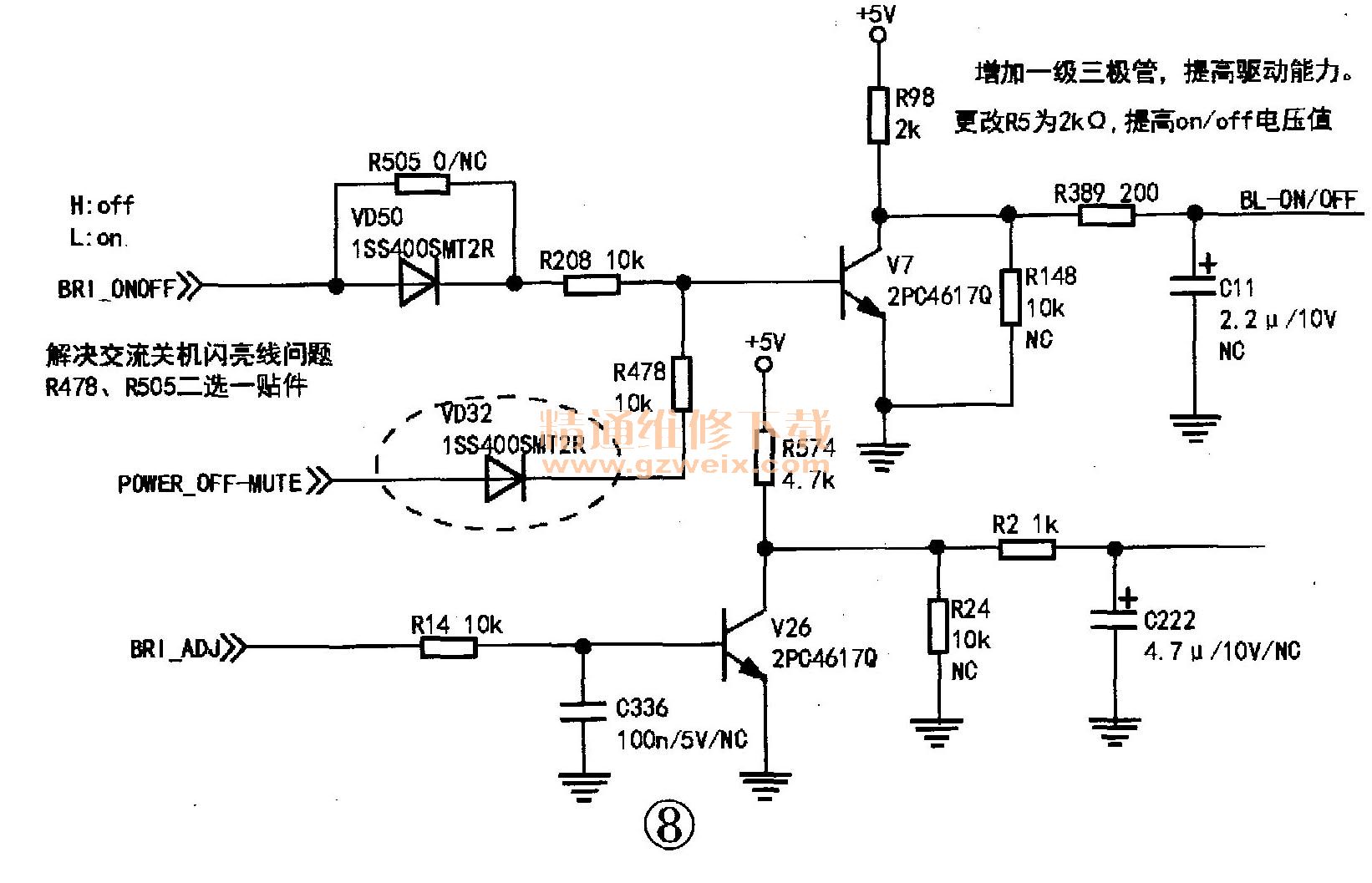

    XS7的⑦脚为背光亮度信号BL-ADJUST，接V26的。极。主芯片AJ8脚输出BRI ADJ信号，经R14接入V26基极，如图8所示。V26的。极电压越低，背光越暗，反之背光越亮。

    主芯片AJ12脚输出背光开／关信号BRI＿ ONOFF，经VD50、R208接入V7基极，V7的c极输出BL-ON/OFF信号去XS7的⑧脚。
    需要说明的是，插座XS7的15脚（3D＿GLASS/NX PWM）为能效混合调光端，当整机启动3D功能时，由主芯片T11脚输出NX ADJ数字PWM信号，经V8放大以及R549、C11平滑滤波后变成变化的直流电压，通过XS7接入背光电路，校正背光亮度。
    XS7的13脚（3D＿ EN#）为3D开／关控制端，用于调整电视机工作在2D或3D状态时背光电流。
    3. 3D控制电路
    该系列彩电的3D控制电路如图9所示。由于不同机型采用的3D方案不完全相同，故实际电路也有所差异。下面对这几种方案分别进行介绍。
