松下NR-C23VG1直流变频冰箱工作原理与检修(上)
来源:家电维修  作者:佚名  2017-02-01 08:26:18

    松下NR-C23VG1型冰箱是一款性能稳定、主流的直流变频三门冰箱,它采用风冷直冷双系统:冷藏室通过背板盘管“直冷”(能有效锁住水分),冷冻室、变温室采用“风冷”循环模式,冷量均匀,制冷效果好。该冰箱一度成为各大冰箱制造厂家模仿的对象,而且采用电脑温控实现智能控制,使用自主设计、生产的直流变频压缩机,能效比高、省电、噪声低,用户拥有量大。本人结合多年的维修经验,对该机结构、主要器件、制冷系统、电控系统进行了剖析,供广大维修技术人员参考!

    一、结构简介
    该冰箱主要由冷藏室、变温室、冷冻室等组成,如图1所示。其中,冷藏室采用自然对流的直冷方式,变温室、冷冻室采用强迫对流的间接冷却工作模式。

    该冰箱采用微电脑控制方式,控制面板安装在冷藏室门的中央部位,主要由液晶显示面板、控制板和调节按钮等组成。液晶显示面板能显示压缩机运转功率、每个温室的实时温度等,如图2所示。

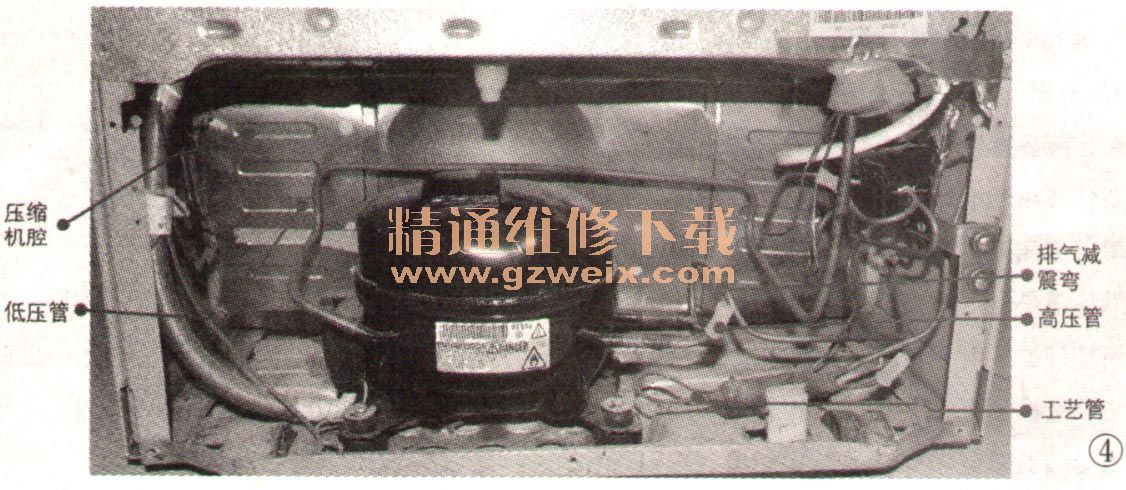

    冰箱的背部主要有电控板盒和压缩机腔。电控板盒主要用于安装两块电控板(控制板和变频板),如图3所示;压缩机腔主要放置了压缩机、二位三通电磁阀、干燥过滤器、毛细管以及管路等器件,如图4所示。

    二、冰箱主要器件
    1.压缩机
    该冰箱使用全封闭活塞式直流变频压缩机,型号是EN1100E13DCH(额定工作电压AC220V),在AC180V~310V之间的电压均能正常运转,转子可变转速为20r/s~72r/s,能实现25/39/43/59/71(r/s)5挡的变频调速控制。该冰箱使用R600a冷媒,冷媒充注量为60g,压缩机目前的产地主要是新加坡。
    压缩机共有三根接线柱“U-V-W”,分别连接着内部的绕组,如图5所示,任意两根之间能在AC180V~310V电压范围工作,各绕组间的阻值均约在6Ω左右。压缩机外壳上有一根高压管、两根低压管(一根为低压回气管,另一根为维修工艺管)。由于压缩机在不同频段(转速)间运转时会产生震动,尤其在高压管段,由于排气压力的变化导致气流窜动,震动变大,为了减轻震动对整个管路系统的影响,所以在高压排气管段设置了排气减震弯。


[1] [2] [3] [4]  下一页
