松下NR-C23VG1直流变频冰箱工作原理与检修(下)
来源:家电维修  作者:佚名  2017-02-06 11:00:51

    2.变频板原理
    该机的变频板实物如图17所示。

   (1)开关电源原理
    1)电源输入电路
该机开关电源电路如图18所示,接在L、N端间的R759、C724用于抗干扰。如果市电电压过高,压敏电阻ZNR701击穿,保险管熔断,保护后级电路和器件。C725、C727、ZNR700、接闪器DSA700组成的高压泄放支路,外接电抗器L与C726组成无源PFC电路,以提高该电路的功率因数。另外,电源N线中串接的过载保护器用于压缩机过流、过热保护,一旦压缩机过载,过载保护器内部双金属片受热变形使触点断开,从而切断供电,以保护压缩机。

    2)直流输出电路
    开关电源工作时,开关变压器T700的次级⑧-⑨绕组输出低压交流电,经D708整流,及由C737、L701、C738组成的二型滤波器滤波后,输出平滑的+14V的电压,一路供控制板上继电器、照明灯,另一路在控制板转换为+5V电压后供CPU、传感器用。T700次级⑥-⑦绕组输出低压交流电,经D707整流、C735滤波后输出+15V电压,一路供变频板上的变频驱动模块电路,另一路通过三端稳压块7805降压为+5V,供变频板上CPU用。
    3)稳压电路原理
    稳压电路主要由U703(A6351) 、OP703(PC817) 、U704(TL431)及输出电压取样电路组成。电源的火线(L)从T700的①脚进入,经输入端线圈加到U703的⑦、⑧脚(MOs开关管的D极),①脚(MOs开关管的S极}经电阻R761后接地,③脚(MOS开关管的G极)为控制端。当输出电压变高时,流过OP703内部发光二极管的电流变大。同时,U704的R极电压升高,则K极电压下降,从而使OP703内部发光二极管发光增强,OP703内部的光敏三极管导通程度加深,U703的③脚电压变低,在内部电路的作用下,开关管在一个周期的导通时间变短,则输出电压下降,达到稳压的目的。当输出电压下降时,反馈到U704得到的分压也比较低,其导通电流变小使OP703初级发光二极管端流过的电流变小,次级集电极与发射极导通变弱,U703的③脚电压变高,连接内部的开关管振荡频率变高,使开关电源输出电压变高,调整至正常状态。当输出的电压有变化时,开关电源取样、调整振荡频率等均在瞬间完成。
    R795-R797为启动电阻;R760、C731、D705组成吸峰电路,避免开关管在截止瞬间产生过高电压而击穿开关管的D、S极。
   (2)变频驱动电路

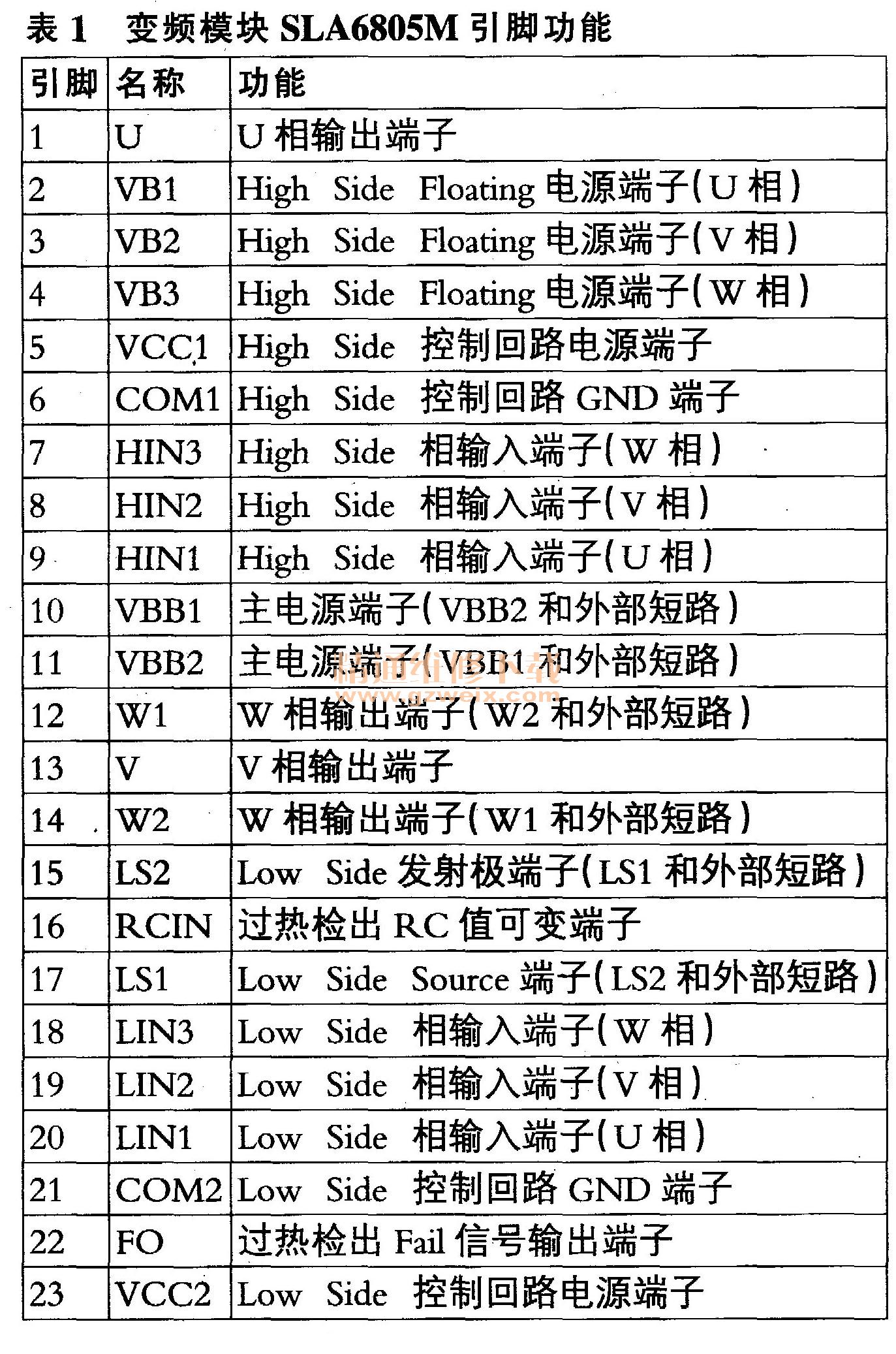

    该机的变频驱动模块型号为SLA6805M,如图19所示。该模块内含逻辑控制、驱动电路及大功率IGBT管,其引脚功能如表1所示,外接电路如图20所示。




[1] [2] [3] [4]  下一页
