2. PFC电路

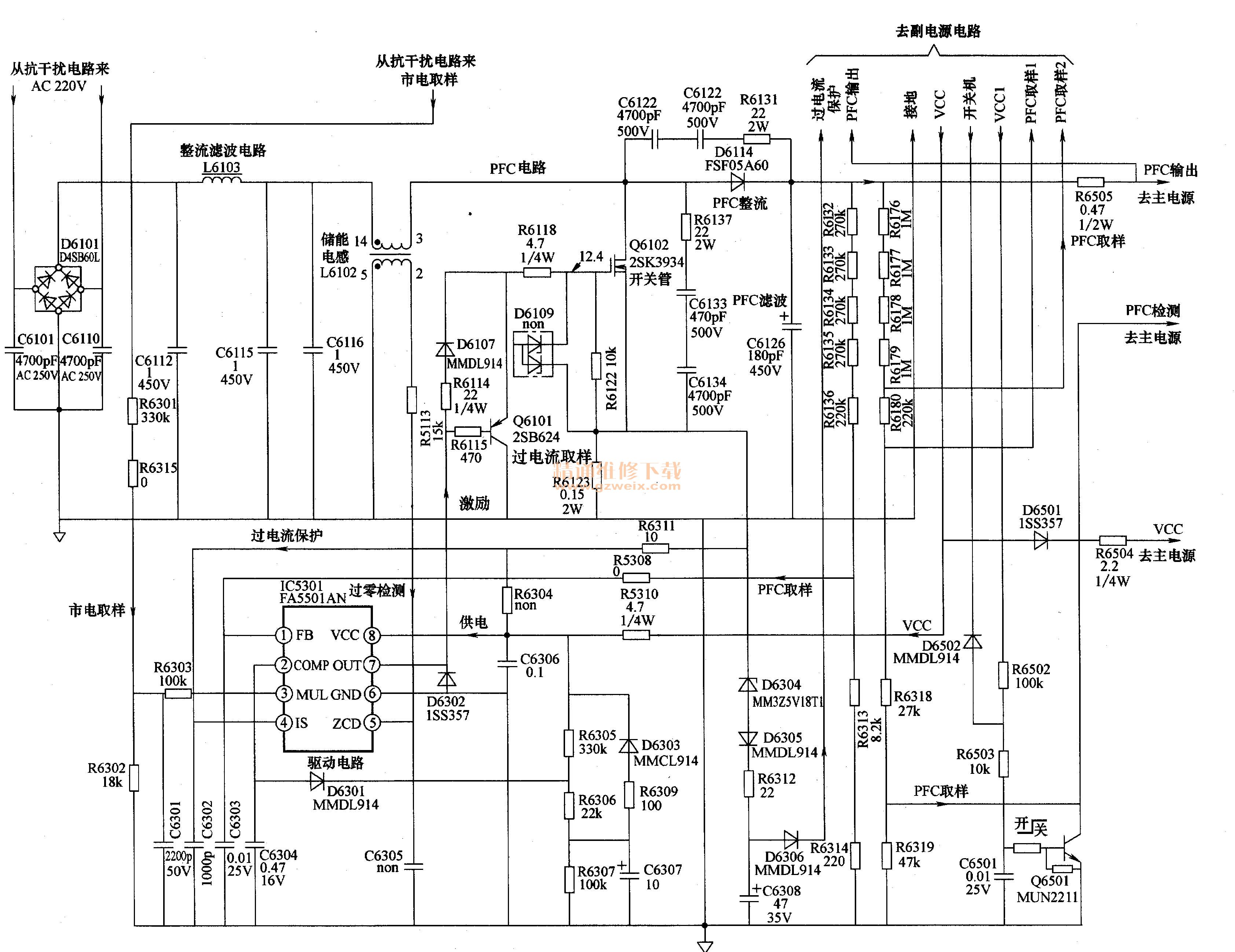

    索尼KLV-32V200A液晶彩电电源板中的有源PFC电路如图7-4所示，由振荡驱动电路FA5501 AN（IC6301）、推动电路Q6101和开关管Q6102、储能电感L6102为核心组成。二次开机后启动工作，将220V交流电压升为380V直流电，同时提高功率因数，抑制谐波电流，为主电源和副电源供电。

   （1）FA5501 AN简介

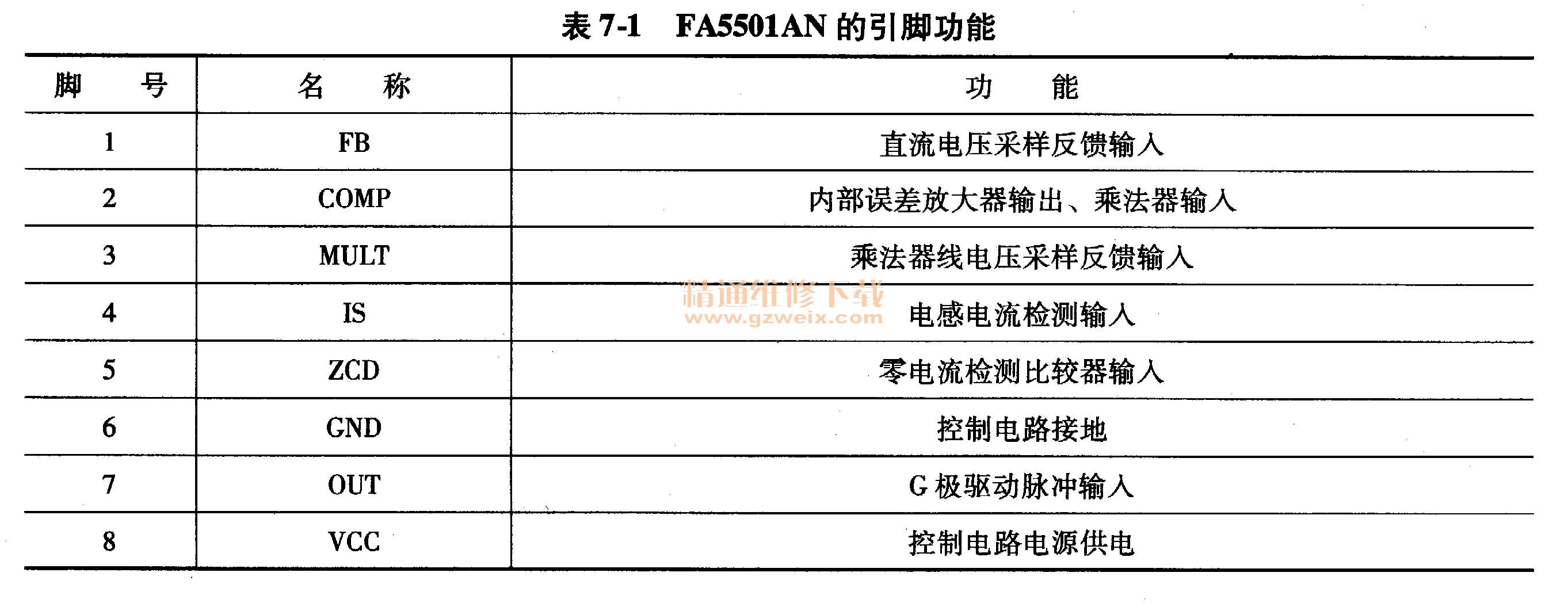

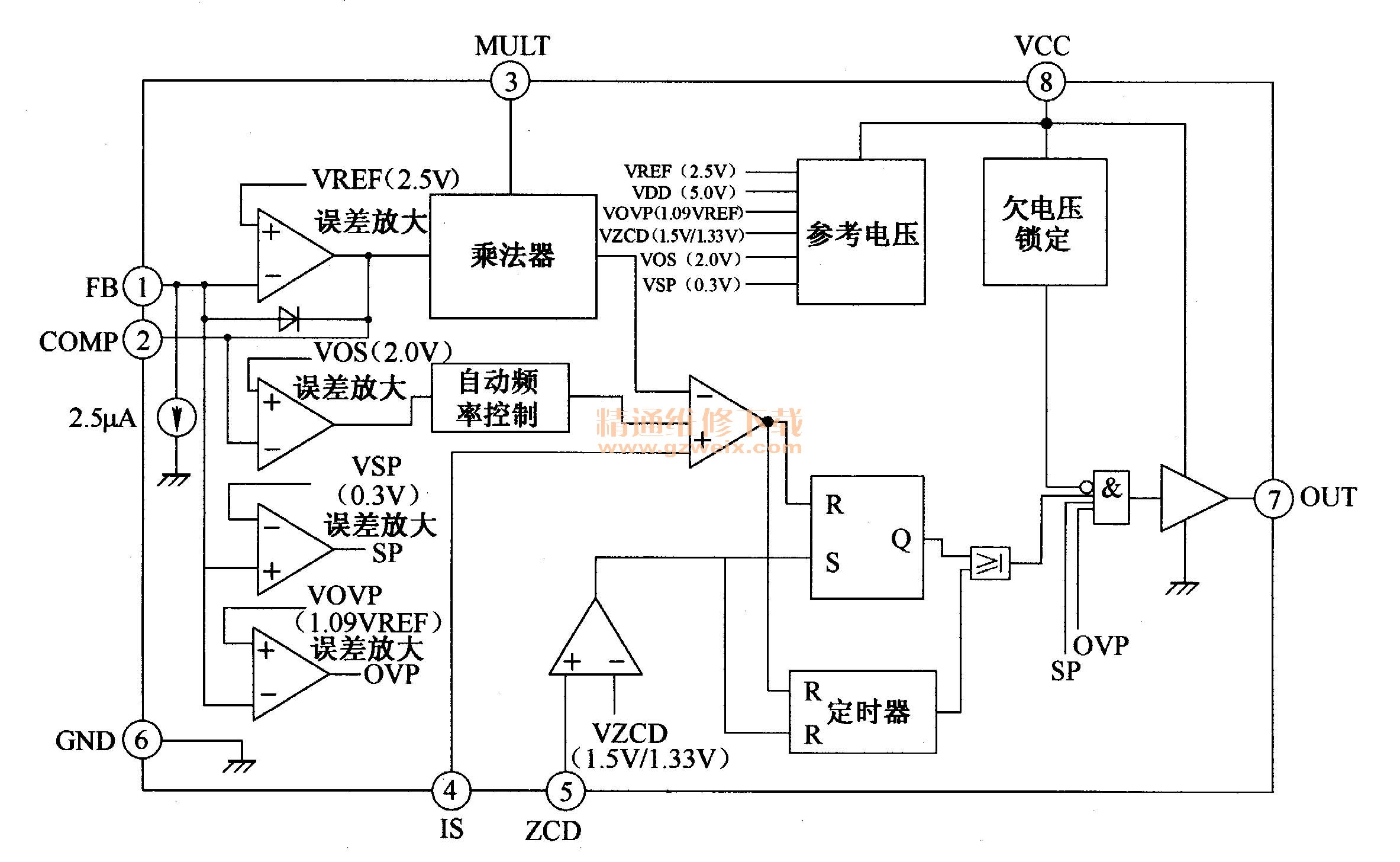

    FA5501 AN是PFC驱动控制芯片，内部电路框图如图7-5所示，内部集成有提供多组参考电压的精密基准电压源、启动定时器、误差放大器、自动失调校正（AOC）电路、线性乘法器、电流检测比较器、零电流检测比较器、SP比较器、RS锁存器、驱动级、过电压保护和欠电压锁定（UVLO）等电路。采用8脚SOP塑封结构。FA5501 AN的引脚功能见表7-1。



  （2）启动校正过程
    通电后，AC 220V市电经抗干扰电路滤除干扰后，再经D6101整流、C6112、L610306115、C6116滤波后，由于滤波电容容量较小，产生的100 Hz脉动电压，经储能电感L6102的一次绕组14-3加到Q6102的D极，遥控开机后，开关机电路输出的VCC电压为IC6301的8脚供电，IC6301启动工作，从7脚输出激励脉冲，推动开关管Q6102工作于开关状态。Q6102导通时，100Hz脉动电压经L6102的一次绕组14-3、Q6102、R6123到地在L6102中储存能量；当Q6102截止时，100Hz脉动电压与L6102储存的能量叠加，经PFC整流管D6114，向负载电路供电，同时向大滤波电容C6125充电，在C6125两端形成380V的直流电压，为主电源、副电源供电。同时将市电整流滤波后的供电电压和电流的相位校正为同相位，提高功率因数，减少谐波污染。
   （3）校正工作原理
    前置变换电源起振后，升压后输出的PFC输出电压由R6132～R6136与R6313 ＋R6314分压采样加到IC6301的1脚误差放大器的反相端，与同相端2.5V基准电压比较，产生直流误差电压加到乘法器的输入端；AC 220V市电电压经R6103、R6108、D6103和R6104、R6109、D6104整流后，由R6111＋R6103＋R6315与R6302分压作为交流线电压采样加到IC6301的3脚乘法器的输入端；这两个信号相乘作为电流检测比较器的基准门限电压，强制外部MOSFET功率开关管导通时间跟踪输入交流线电压变化，产生一个相应比例的驱动输出导通时间，使PFC前置变换负载呈现纯电阻特性。因此当PFC输出电压稳定为常量时，交流线电压对输入电感电流进行调幅，使其峰值信号的包络线呈正弦波。
    另一方面，当PFC输出电压变化时，加到乘法器的误差电压变化，与交流线电压乘积即乘法器输出加到电流检测比较器的门限电压被调制而变化，结果IC6301的7脚方波驱动脉冲占空比变化。例如，PFC输出电压下降。加到IC6301的1脚反馈采样电压减小、与2.5V基准电压比较产生误差电庄增大、乘法器输出加到电流比较器门限电压增大→4脚电容C6302充电上升至门限电压时间延长→7脚输出方波驱动脉冲占空比增大。PFC输出电压上升到设定值。
    图中，升压电感L6102辅助绕组5-12感应电压，经R6113为IC6301的5脚提供零检测电流信号，控制IC6301的激励脉冲相位。
   （4）过电压保护电路
    FA5501 AN内部设有过电压保护和欠电压锁定（UVLO）等电路，当输入到FA5501 AN的1脚和3脚的电压超过设定值时，内部保护电路启动，停止输出激励脉冲。
   （5）过电流保护电路
    FA5501 AN的4脚为电感电流检测输入端，通过R6311对大功率开关管Q6102的S极电压进行检测，当Q6102的电流过大，在S极电阻R6123上产生的电压降增加，通过R6311加到FA5501 AN的4脚，经内部检测后，执行保护措施，停止输出激励脉冲。
