3．副电源

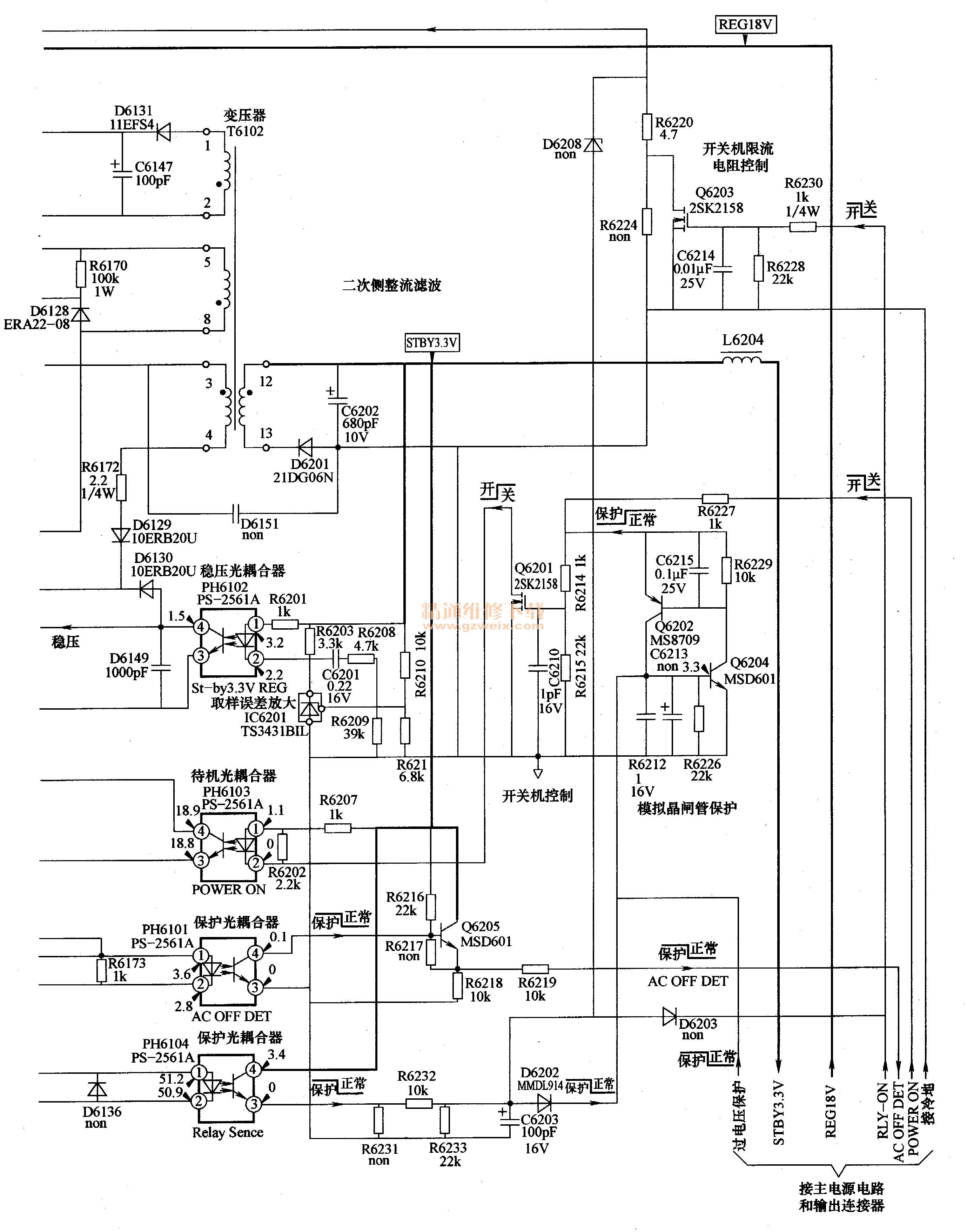

    索尼KLV-32V200A液晶彩电电源板中副电源电路如图7-6所示，由厚膜电路MIP2H2（IC6104）、变压器T6102、稳压电路光耦合器PH6102、误差放大器IC6201为核心组成。通电后，副电源首先启动工作，副电源变压器T6102一是在冷接地端输出STBY3. 3V电压，为主板上的微处理器控制系统供电；二是在热接地端有两组电压输出，一组输出VCC 1电压，经开关机电路控制后为PFC振荡电路和PWM振荡电路提供2VCC工作电压，另一组为副电源IC6104驱动电路提供工作电压。


   （1）MIP2 H2简介

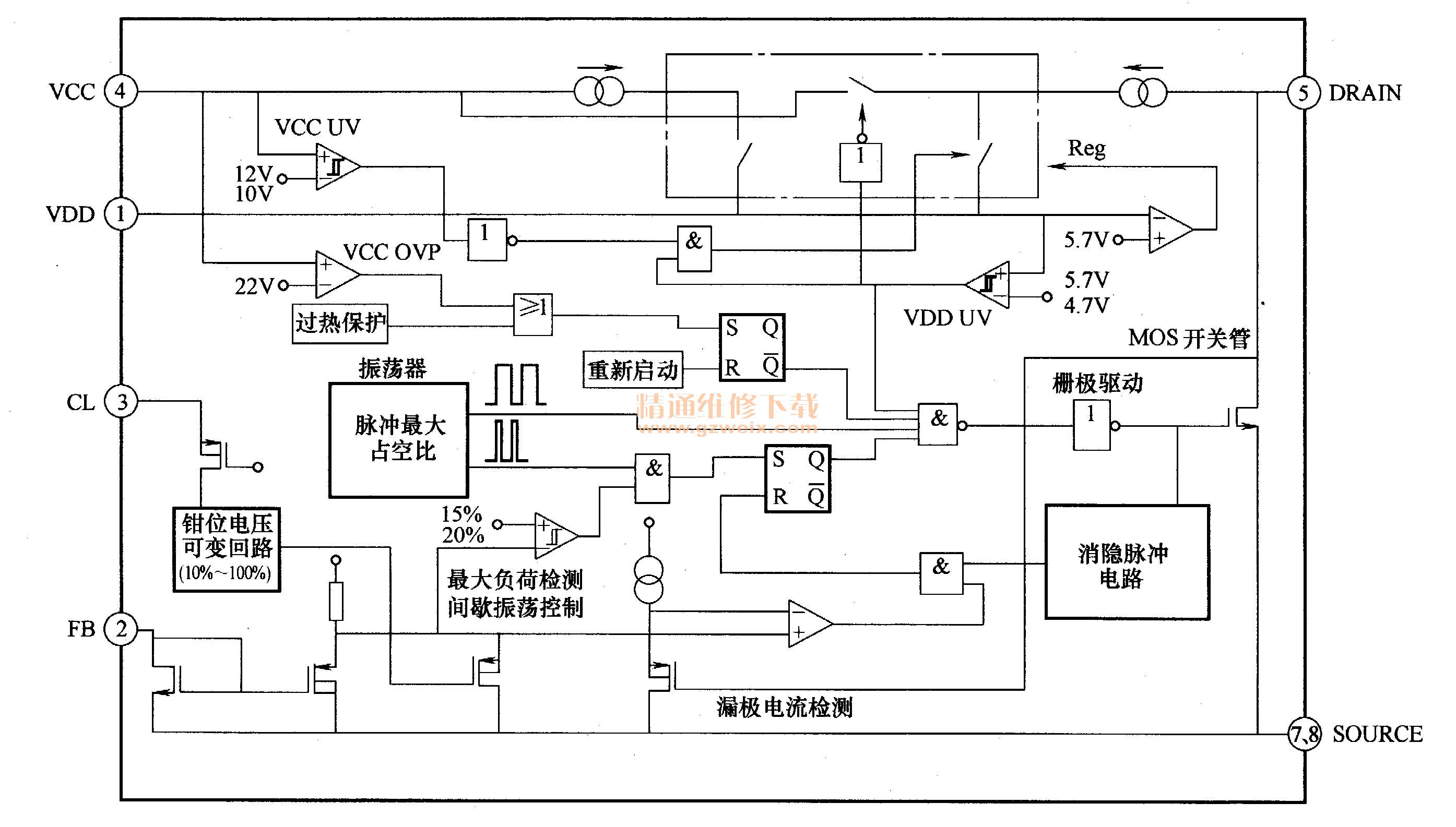

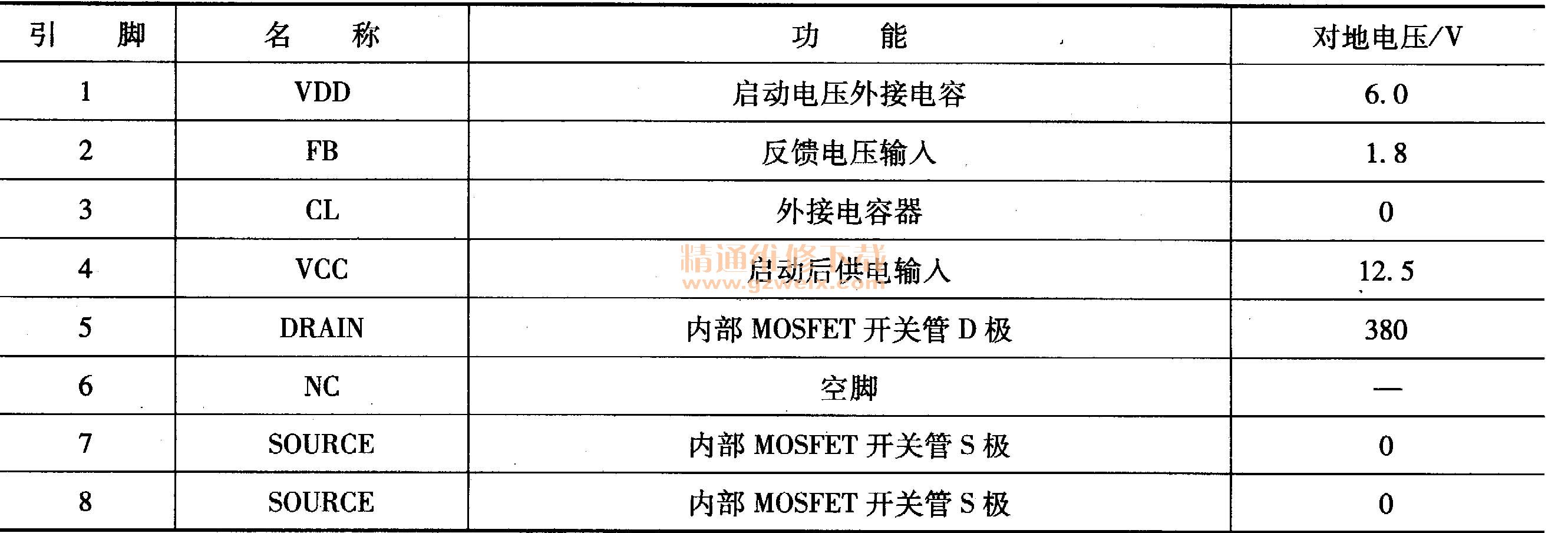

    MIP2H2是一款专用的小型开关电源厚膜电路，内部电路框图如图7-7所示，内含PWM控制器和700V大功率MOSFET开关管，PWM控制器设有振荡器、稳压控制电路、驱动输出电路、间歇振荡控制和重新启动电路等，VCC供电最高可达30V，振荡频率为100kHz，VD启动电压为7.5V。其引脚功能和对地电压见表7-2。



   （2）启动工作过程
    通电后，AC 220V市电整流滤波后的100 Hz脉动电压，再经储能电感L6102一次侧和D6114整流、C6125滤波，待机状态在C6125两端产生300V的直流电压，经开关变压器T6102的绕组5-8送到厚膜电路IC6104的5脚内部MOSFET开关管的D极，同时在内部向1脚外部C6138充电提供启动电流，当C6138两端电压达到启动设定值时，IC6104启动工作，驱动内部MOSFET开关管工作于开关状态，在开关变压器T6102的各个绕组产生感应电压。
    T6102的热接地端反馈绕组3-4上感应电压经R6172限流，D6129、C6143整流滤波后，产生的电压为IC6104和稳压控制电路供电；T6102的热接地端绕组1-2上感应电压经D6131、C6147整流滤波，产生VCCI电压，经开关机电路控制后，为电源板的PFC振荡电路和PWM振荡电路提供VCC工作电压；T6102的冷接地端绕组12-13感应电压经D6201整流，C6202滤波后产生 STBY3. 3V电压，为主板微处理器控制系统供电。
   （3）稳压控制电路
    副电源的稳压电路通过取样电路R6210、R6211分压，对输出的STBY3. 3V电压取样后送给误差放大器IC6201（TS3431BIL）提供误差信号，通过光耦合器PH6102（PS-2561A）对厚膜电路IC6104的2脚电压进行控制，调整IC6104内开关管激励方波的脉宽，使输出STBY3. 3V电压稳定。
    当因某种原因造成副电源输出的STBY3. 3V电压升高时，加到取样误差放大电路IC6201的输入端电压升高，经IC6201比较放大后，输出端电压降低，光耦合器PH6102的2脚电压下降，内部发光二极管发光增强，光敏晶体管内阻降低，经R6166将IC6104的2脚电压拉低，经2脚内部稳压控制后，调整IC6104内开关管激励方波变窄，开关管导通时间缩短，副电源输出电压下降到正常值；当副电源输出的STBY3. 3V电压降低时，上述电路工作过程相反，开关管导通时间延长，副电源输出电压上升到正常值。
