1）限流电阻过电压保护：限流电阻R6102两端电压直接反映了整机启动电流的大小（见图7-3），限流电阻两端电压经R618、D6132整流，加到光耦合器PH6104的两端。R6102阻值很小，仅为6.8Ω，正常启动时两端电压很低，不足以使光耦合器PH6104导通；当开关电源发生故障，致使启动电流过大，R6102两端电压升高，迫使光耦合器PH6104导通，3脚输出高电平，经D6202向模拟晶闸管Q6204的B极送去高电平保护触发电压，模拟晶闸管电路导通，将开关机控制电路Q6201的B极电压拉低，Q6201截止，VCC控制电路截止，进入待机保护状态。
    2）REG18V过电压保护：当主电源输出的REG18V电压过高时，击穿22V稳压管D6408（见图7-8），经过D6407、R6408向模拟晶闸管Q6204的B极送去高电平保护触发电压，模拟晶闸管电路导通，将开关机控制电路Q6201的B极电压拉低，Q6201截止，VCC控制电路截止，进入待机保护状态。


   （4）PFC输出检测保护电路
    PFC输出检测保护电路由图7-6的左侧误差放大器IC6102（FAN431 AZXA）、光耦合器PH6101（PS-2561A）和Q6205为核心组成。PFC输出电压正常时，误差放大器IC6102导通，输出端为低电平，光耦合器PH6101导通，Q6205的B极电压被拉低而截止，E极输出低电平检测电压，送到主电路板，主电路板据此进行组成工作。当PFC电路发生故障，输出电压降低过多时，误差放大器IC6102截止，输出端变为高电平，光耦合器PH6101截止，Q6205导通，E极输出高电平检测电压，送到主电路板，主电路板据此进入保护状态。
    5．主电源电路

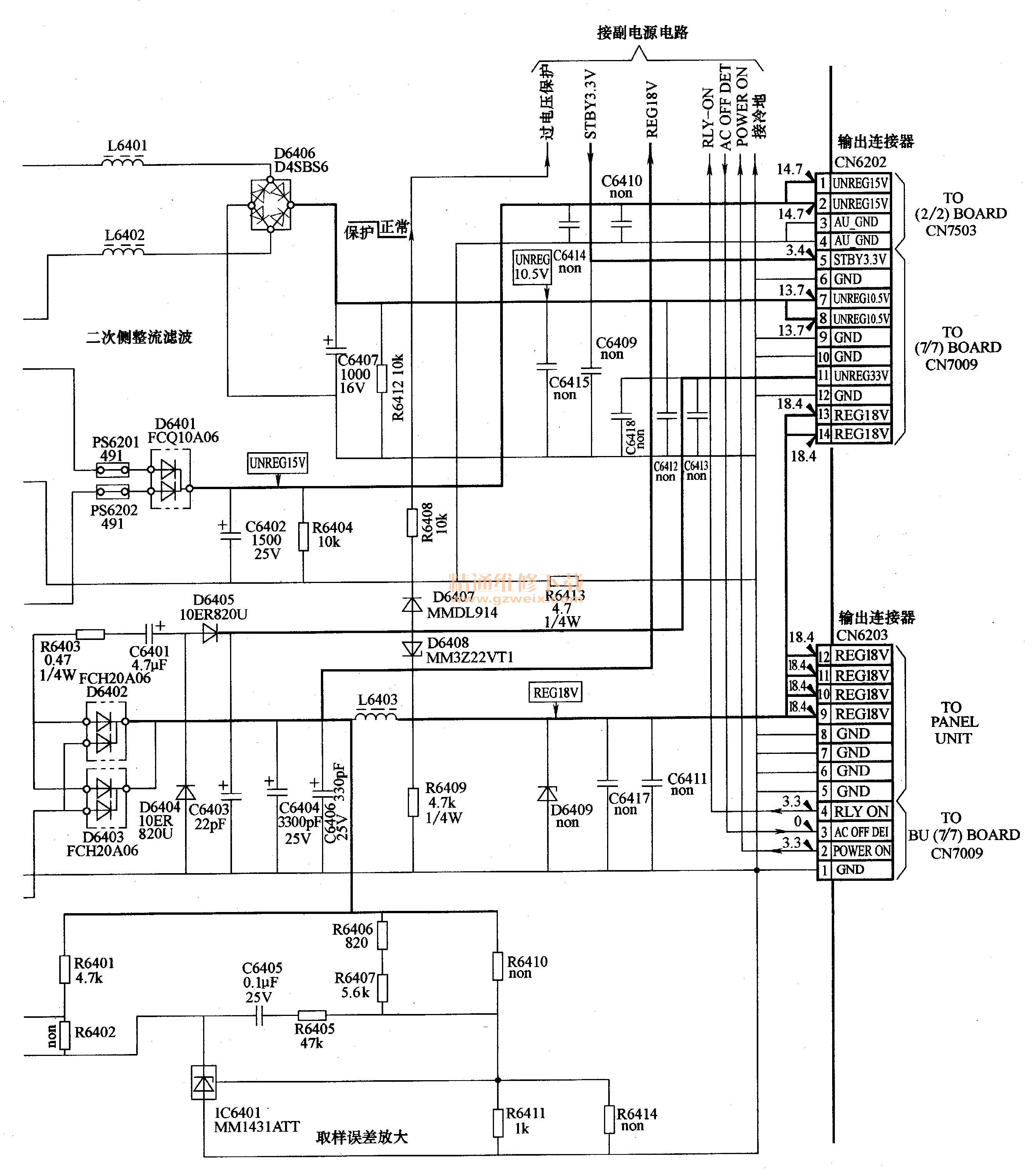

    索尼KLV-32V200A液晶彩电电源板中的主电源电路如图7-8所示，由驱动控制电路CXD9841 M（IC6501）、半桥式推挽输出场效应MOSFET开关管Q6502/Q6503、开关变压器T6501，稳压电路光耦合器PH6501、误差放大器IC6401等元器件组成。二次开机后，启动工作，产生UNREG10.5V、UNREG15V、UNREG33V、REG18V电压，向主电路板和背光灯电路供电。
   （1）CXD9841 M简介

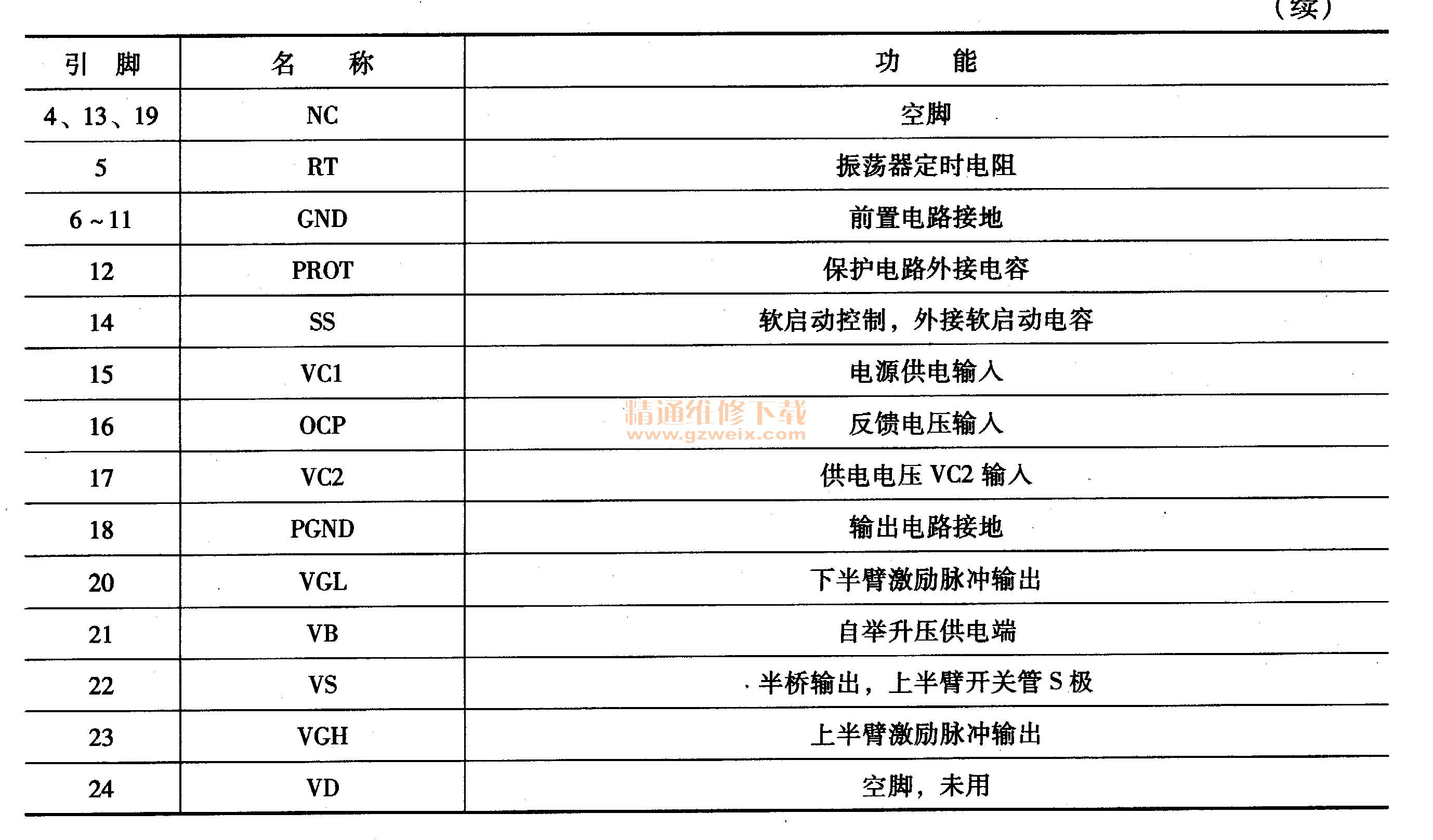

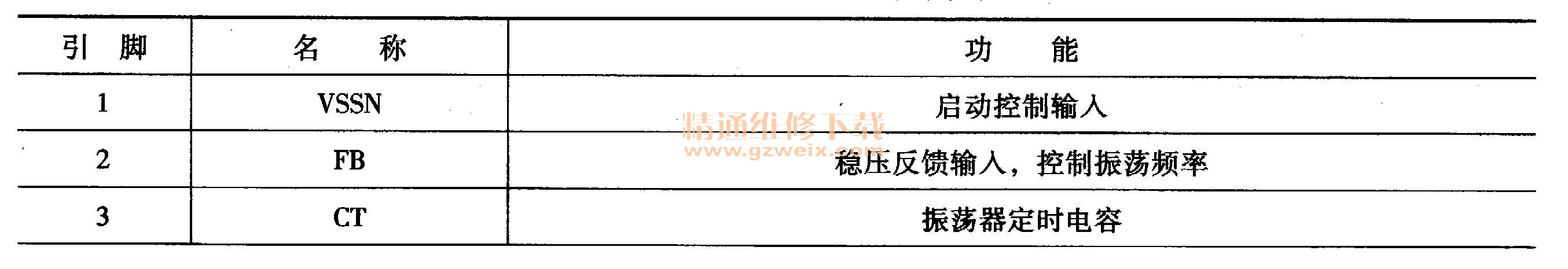

    CXD9841 M是一款内置上桥端与下桥端MOSFET驱动电路的高性能谐振模式控制器，内置启动控制电路、振荡器、稳压控制电路、驱动输出电路、反馈电路、自举升压电路等，引脚功能见表7-3。


   （2）启动工作过程
    在本电源中，开关变压器T6501的一次绕组6-3和电容C6514组成一个串联谐振电路，连接于功率输出管Q6502、Q6503的输出端。而振荡部分IC6501和功率输出部分看成一个“他励型的振荡器”。电路设计时，将T6501和C6514的谐振频率设计为约等于IC6501内部振荡器的工作频率，更好地保证了电源电路的输出功率。
    开机后，PFC电路输出的380V电压加到Q6502的D极，开关机控制电路输出的VCC电压送到IC6501的15脚，PFC检测电路Q6501（见图7-4）C极输出的高电平检测电压送到IC6501的1脚，IC6501启动工作，内部振荡启动，其振荡频率由IC6501的王5脚外部阻容电路决定，14脚外接软启动电容，决定软启动延迟时间。
    IC6501启动后，振荡产生的脉冲电压经内部电路放大、处理后从23、20脚输出频率相同、相位相反的开关激励信号，分别送到上桥开关管Q6502和下桥开关管Q6503的G极。Q6502、Q6503工作于开关状态，轮流导通与截止，在Q6502的S极，也就是IC6501的22脚，形成0V和380V变化的脉冲电压，产生谐振频率f，在T6501中产生感应电压，二次侧感应电压整流滤波后，产生UNREG10.5V、UNREG15V、UNREG33V、REG18V电压，向主电路板和背光灯电路供电。
