四、长虹55Q3AOLED曲面彩电 电路结构简介
长虹55Q3A型机采用ZLM65H-i机芯，以MTK公司生产的MT5520为主芯片，带多媒体功能，安装有数字模块、无线WIFI电路，具有HDMI1.4、HDMI2.0接口，支持MHL、HDR、UD屏。该机由OLED曲面屏（LC550LQD-GJP1）、逻辑板（6870C-0636A）、电源板（HSL10S-1 S2 18A5-C/ HSL10S-18218A5 -B）、主板（JUC6.690.00160621）、五轴中心按键板、WIFI蓝牙板、双喇叭组成。主板至逻辑板的上屏线为41 PIN和51 PIN，逻辑板至OLED屏PCB板间采用80PINX4连接排线。
1. LG-OLED曲面屏工作特点
55Q3A型机采用LG公司生产的曲面OLED屏，型号为LC550LQD -可P2，其物理分辨率为3840×2160（QWUXGA），10bit@16Lane差分信号。

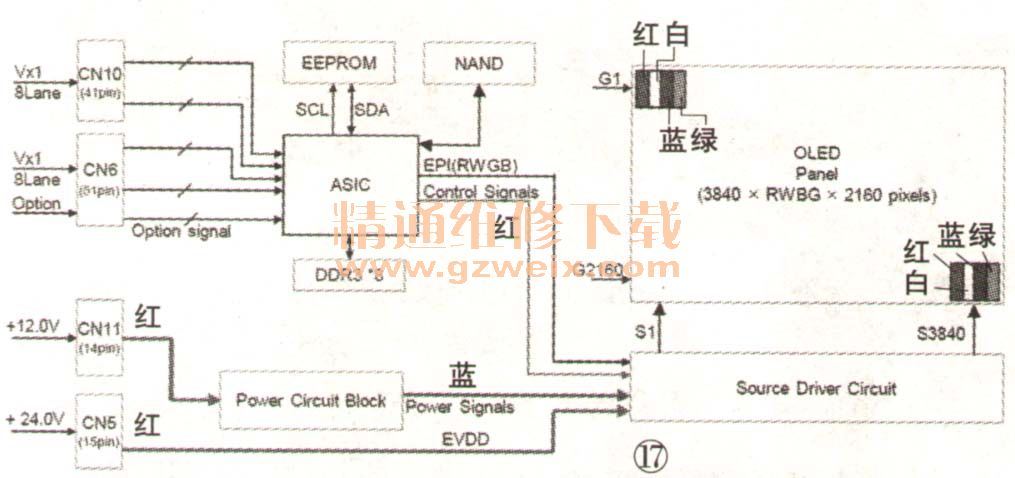

主板输出两路8Lane VBO信号从逻辑板上屏插座CN10（41PIN）和CN6（51PIN）输入，由主芯片UC10解码、格式变换、D/A变换，在8路DDR3数据缓存、NAND Flash程序及EEPROM存储器配合下，形成栅极驱动和数据控制信号，送给OLED屏源极驱动电路，从而显示图像。同时，电源板输出的12V和24V电压通过插座CN11（14PIN）和CN5（15PIN）进入逻辑板的电源电路，如图17所示，一是产生低电压，供给主芯片及其他电路，二是形成电源驱动信号，供给源极驱动电路。

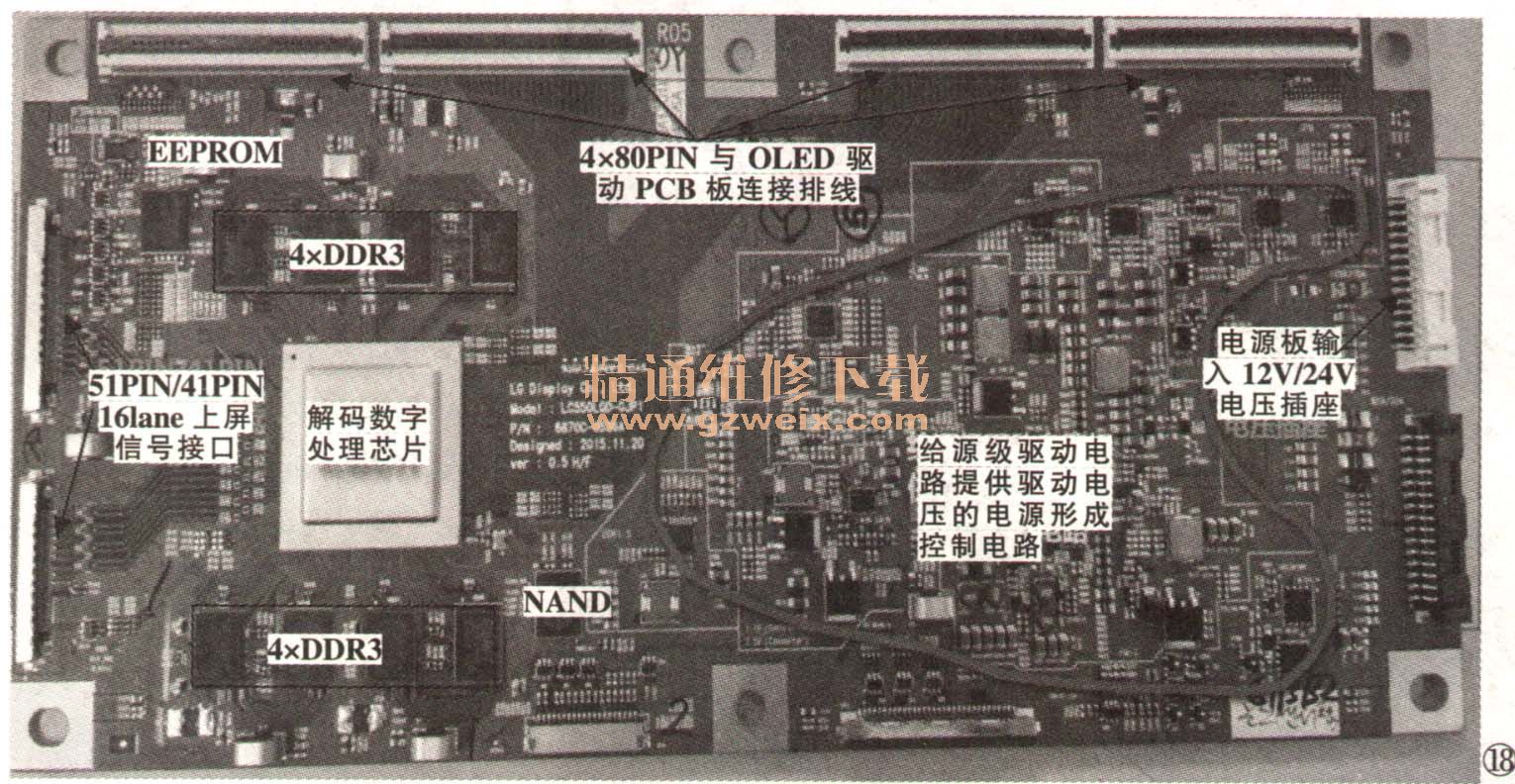

OLED驱动部分采用24V供电，电源板输出的24V电压（EVDD）直接送到OLED屏，给OLED像素点提供驱动电压，以打开薄膜管TFT（值得注意的是，24V的上电时序受到主板严格控制，必须在屏逻辑12V输入稳定及VBO输入信号锁定后方能送入，从而避免屏上异常的显示）。OLED驱动控制信号和像素点驱动电压通过4根80PIN排线与OLED屏的驱动PCB板连接，如图18所示。因OLED自行发光，且采用电流驱动（LED是电压驱动），所以不需要背光驱动电路，这也是OLED彩电与液晶彩电的本质区别。
