2．板件介绍
   （1}电源板

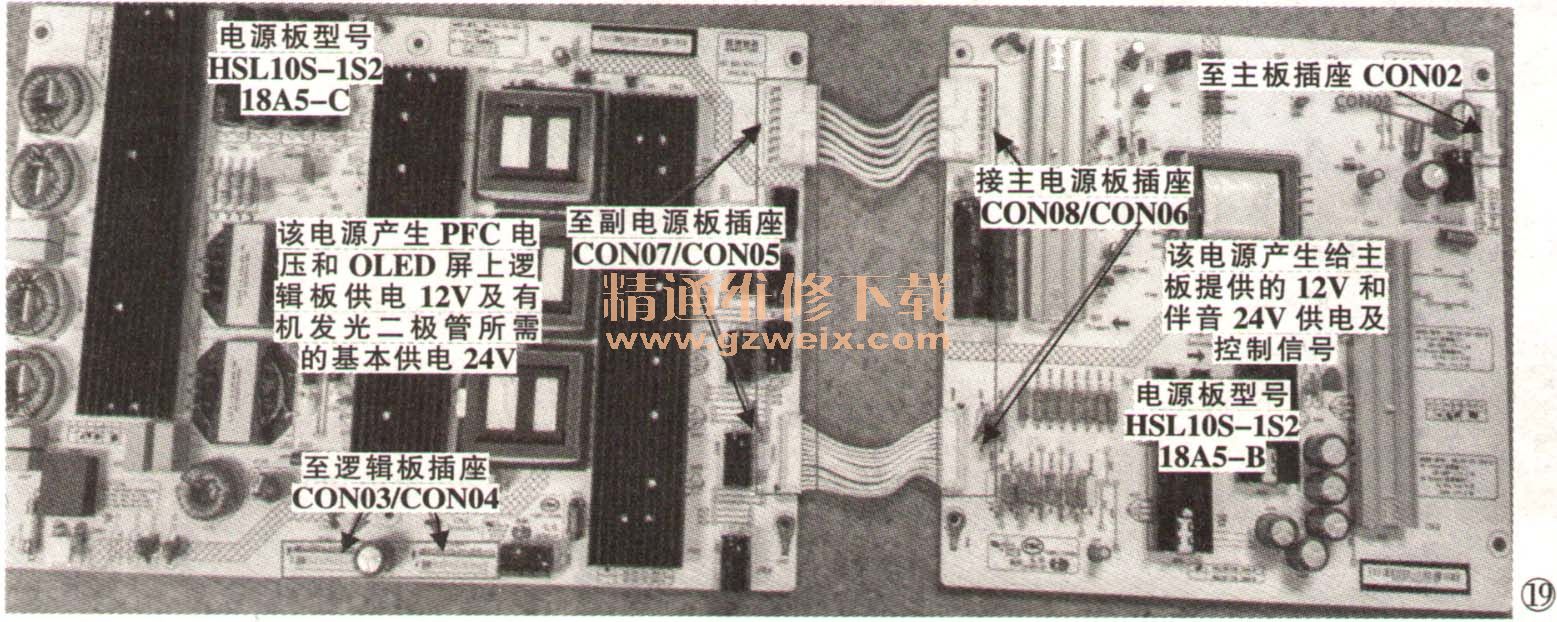

    该机使用的是长虹欣锐公司生产的电源板，主、副电源板型号分别是：HSL10S-1S218A5-C、HSL10S-1S2 18A5-B，如图19所示。

    主电源板产生PFC电压、OLED屏上逻辑板供电12V：及发光二极管所需的基本供电24VBL，而副电源产生主板所需的12V供电、伴音供电24Va及控制信号。
   （2）主板

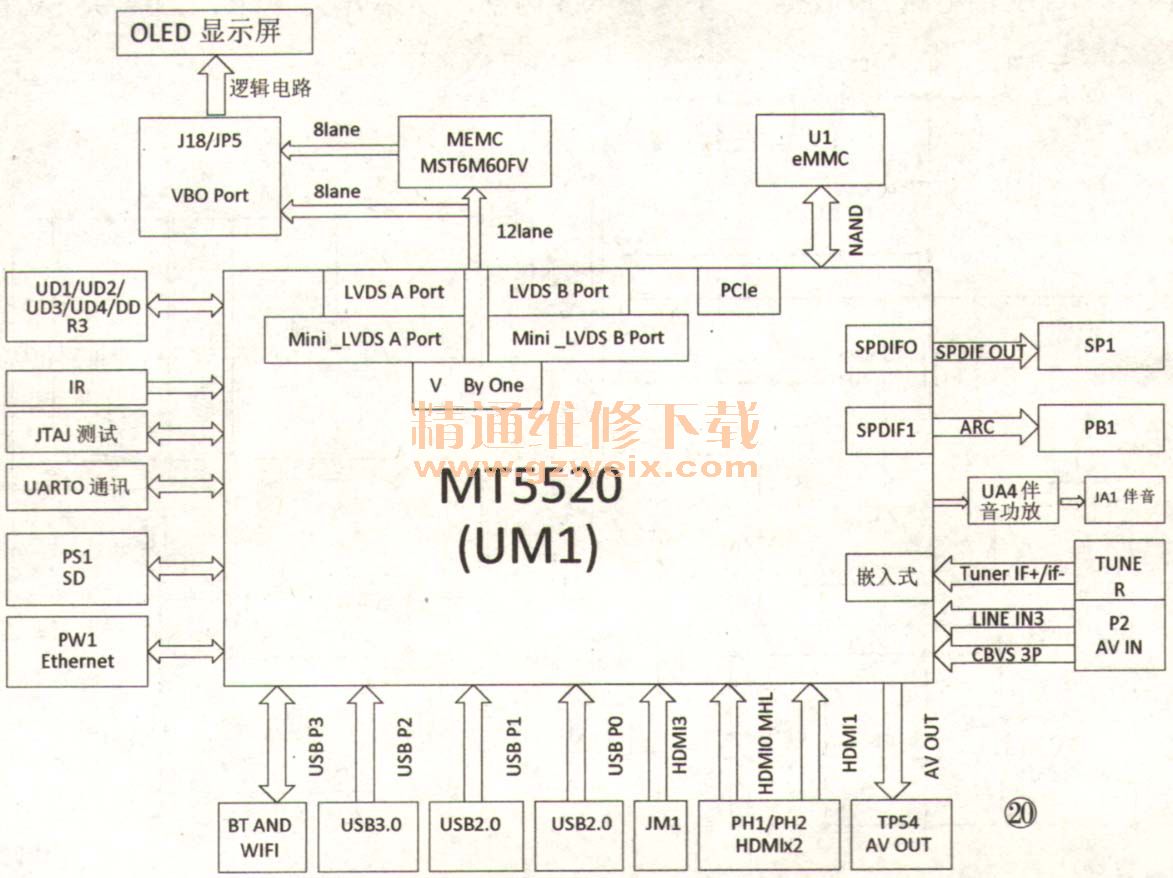

    该机主板主要由DC/DC、射频、音视频处理、模拟和数字音视频输入输出接口、图像变换处理（含图像信号MEMC处理及进行VBO的81ane@60Hz转161ane@120Hz处理）、多媒体处理、伴音功放、系统控制、BT-WIFI模块等电路组成，其框图如图20所示。

    1）图像信号流程
    高频头输出的TV信号、AV信号直接送给主芯片MT5520，进行视频解码、A/D变换、格式变换等处理，将不同格式的输入信号变成统一的VBO信号。从HDMI和USB接口输入的数字信号以及网络信号进入MT5520，经过视频解码处理后形成统一的VBO信号。所有的VBO信号再经MST6M60FV转换为161ane4K@ 120Hz信号，经上屏插座（JP5 -41PIN、J18-51PIN）送至逻辑板。
    2）伴音信号流程
    AV、HDMI、网络输入的伴音信号和射频信号经调谐器解调输出音频信号，送给MT5520进行音效处理，再送给数字伴音功放TA5719进行功率放大，最后推动扬声器发声。
    劝整机供电系统
    电源板输出的＋24V Audio电压供功放使用，＋12V IN通过MOs管开／关后供给TCON板（逻辑板）。＋12V电压通过DC-DC或LDO（低压差稳压块）变成3.3V、1.0V、1.5V、1.05V、1.2V供IC使用。＋5VSB电压一路供给遥控、指示灯等待机电路，另一路通过LDO或DC-DC变成＋3V3SB。
    3．软件升级与工厂模式设置
   （1）在线升级方法
    先将升级程序拷贝到U盘根目录下，在交流关机情况下，将U盘插入电视机的USB接口中，然后开机，电视机自动进入升级模式。升级完成后，电视会自动重启。
   （2）进入工厂菜单的方法
    按遥控器上的设置键后，进入“情景模式”下的“标准模式”，依次按“上、右、右”键调出数字键，再依次输入“0、8、1、6”即可进入工厂菜单。遥控关机退出工厂模式。
   （3）遥控器配对
    本机采用蓝牙遥控器RBE900VC，首次使用时必须与电视进行配对，这样才能使用。配对的操作方法如下：
    接通电视机电源后，按本机“OK”键（五轴中心）开机，再将遥控器尽量靠近蓝牙天线位置（电视背面中间）后，同时按下遥控器上的“菜单”键和“音量－”键3s以上，红色指示灯快速闪烁，遥控器进入配对模式，待红色指示灯长亮后熄灭，屏上出现“酉己对成功”提示，表示配对成功。若配对失败，则重新进行上述操作。
