1．升压输出电路
   （1）MP3389简介

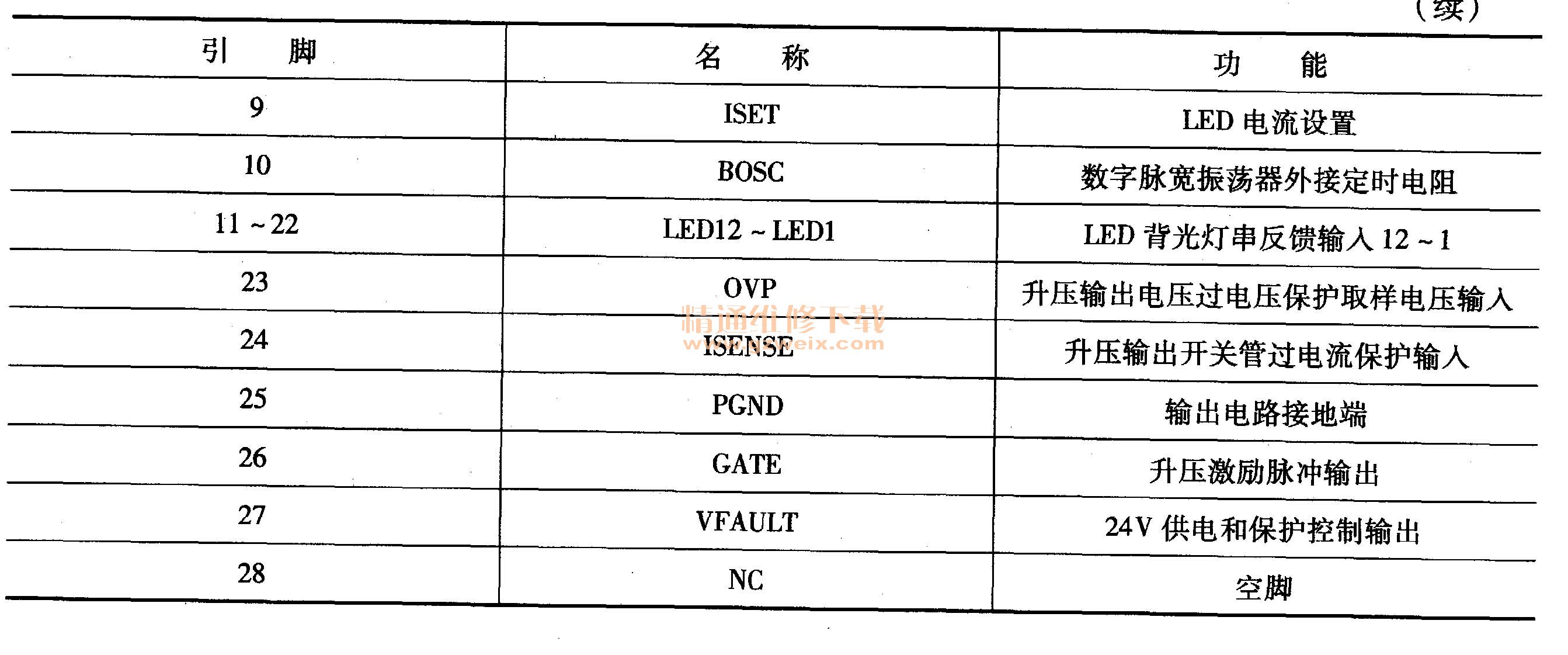

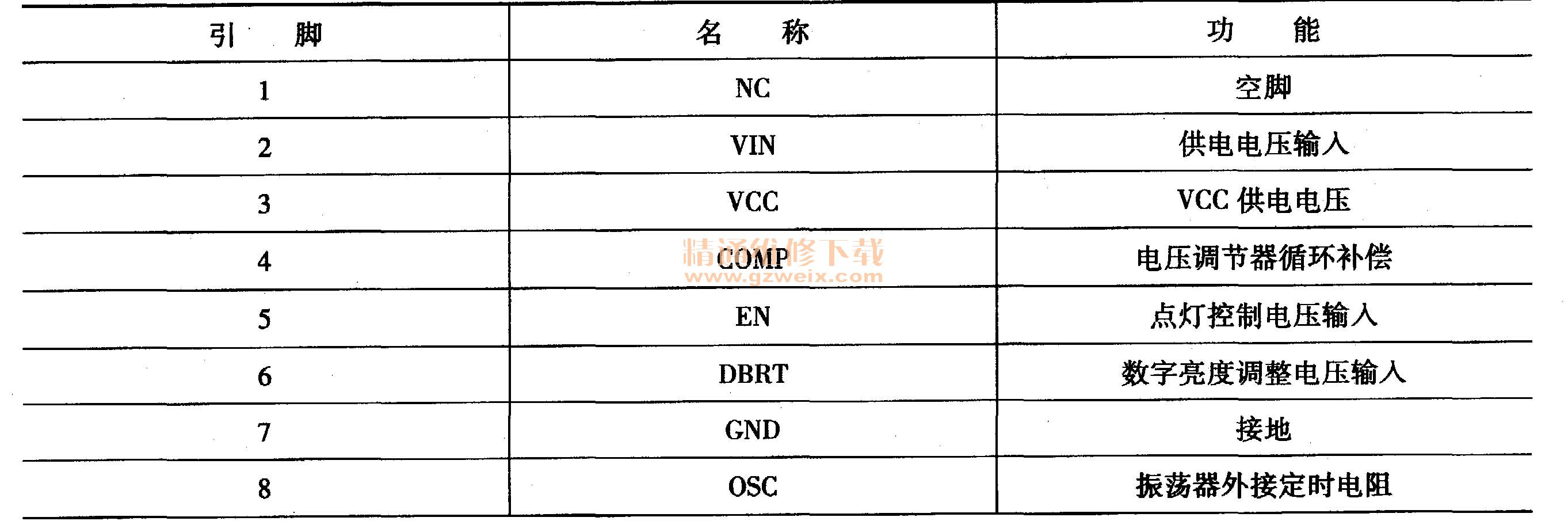

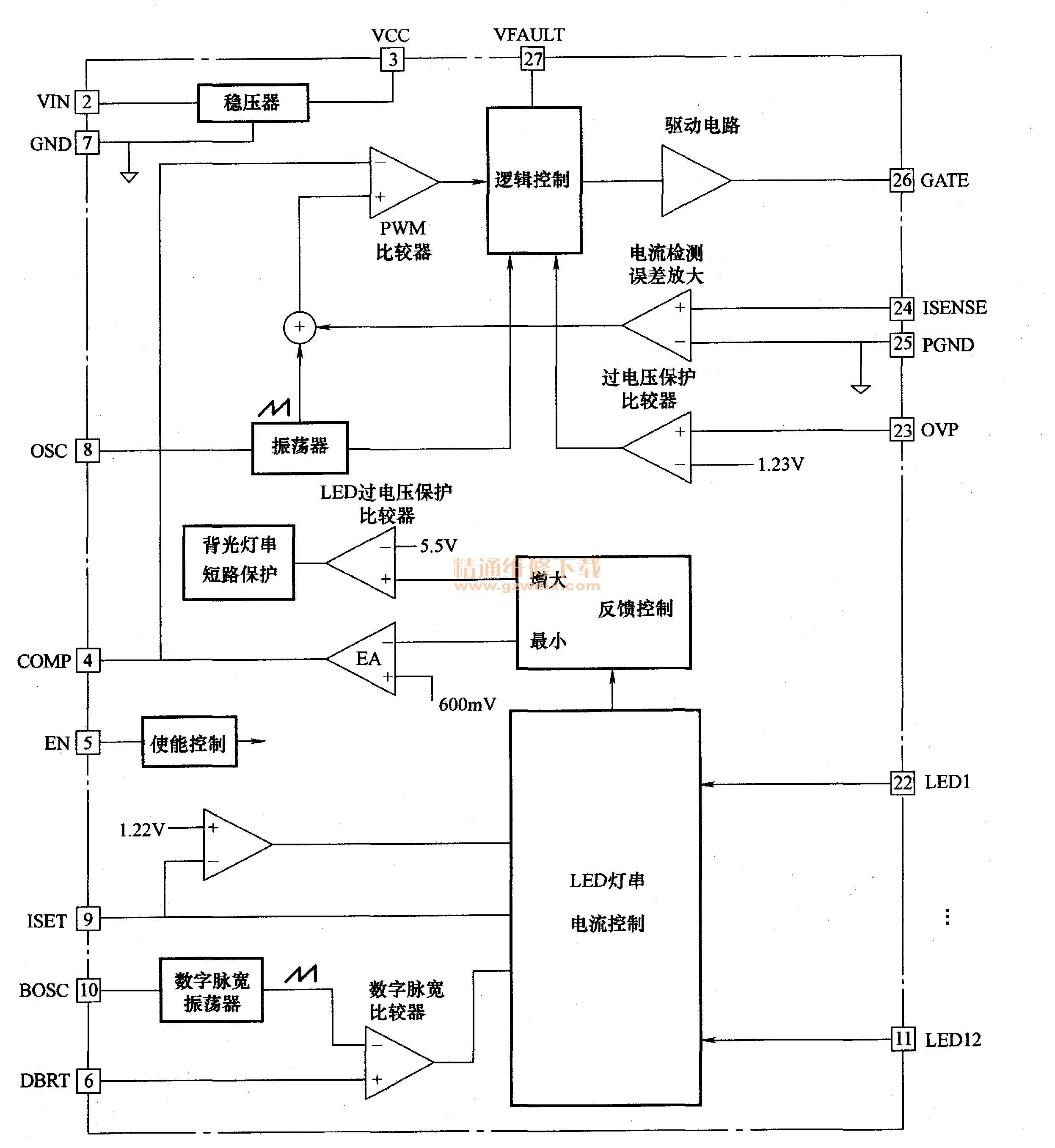

    MP3389是LED背光灯驱动控制电路，内部电路框图如图8-18所示，设有升压驱动控制电路和均流控制电路两部分，内含稳压器、振荡器、逻辑控制、驱动输出、点灯使能控制、LED背光灯串电流控制、亮度调整等电路，具有升压电路过电流、过电压保护和背光灯串开路、短路保护功能。可采用直流调光和数字调光方式，BOSC引脚外接100k电阻，采用外部调光方式时，数字调光最低频率为100Hz～2kHz，直流调光时DBRT脚电压为1. 2V时，PWM占空比＝100%、BOSC脚接一个电容器产生低频的三角波与直流信号切割来产生一个突发模式调光信号。ISET外接电阻设置LED背光灯串工作电流。MP3389采用28脚封装，引脚功能见表8-6。




     （2）启动工作过程
    遥控开机后，开关电源输出的24V经R101降压后为IC3的2脚供电，遥控开机后主板送来的BL-ON点灯电压送到IC3的5脚，亮度调整DIM电压送到IC3的6脚，背光灯电路启动工作，一是IC3从27脚输出高电平，推动Q101导通，24V电压经Q101为升压输出电
路供电；二是IC3从26脚输出激励脉冲，推动Q102工作于开关状态，Q102导通时在L101中储存能量，Q102截止时，L101中储存电压与24V电压叠加，经D102、D101向C108～C110、C120充电，产生36～42V的LED＋输出电压，经连接器CON2的1、4、7脚输出，将6路LED背光灯串点亮。
   （3）升压开关管过电流保护电路
    升压开关管Q102的S极外接过电流取样电阻R105、R106、R126，开关管的电流流经过电流取样电阻时产生的电压降反映了开关管电流的大小，该取样电压经R104反馈到IC3的24脚，当开关管Q102电流过大，输入到IC3的24脚电压过高，达到保护设计值时，IC3内部保护电路启动，停止输出激励脉冲。
   （4）输出电压过电压保护电路
    升压输出电路C108～C110、C120两端并联了输出电压分压取样电路R107、R108，对输出电压进行取样，反馈到IC3的23脚。当输出电压过高，达到保护设计值时，IC3内部保护电路启动，停止输出激励脉冲。
   （5）Q101供电控制与保护电路
    MOSFET开关管Q101为升压输出电路供电控制电路，内接IC3的逻辑控制电路，逻辑控制电路与内部电压检测电路、电流检测电路相连接。输出电压和电流正常时，逻辑控制电路从27脚输出高电平，Q101导通，为升压输出电路供电；当发生过电压、过电流故障时，逻辑控制电路从27脚输出低电平，Q101截止，切断升压输出电路的24V供电。
