三洋32CA828液晶彩电电源电路原理详解
来源:本站整理  作者:佚名  2017-05-08 14:51:34

    三洋32CA828液晶彩采用的电源板,型号全称为715 G3770-PO2-W20-003 S或715G3770-P01-W21-003M,为开关电源与背光灯二合一板,其中开关电源电路采用STR-A6069 H +FAN6961 SZ+LD7523 GS组合方案,背光灯逆变器板驱动电路采用OZ9976GN 。

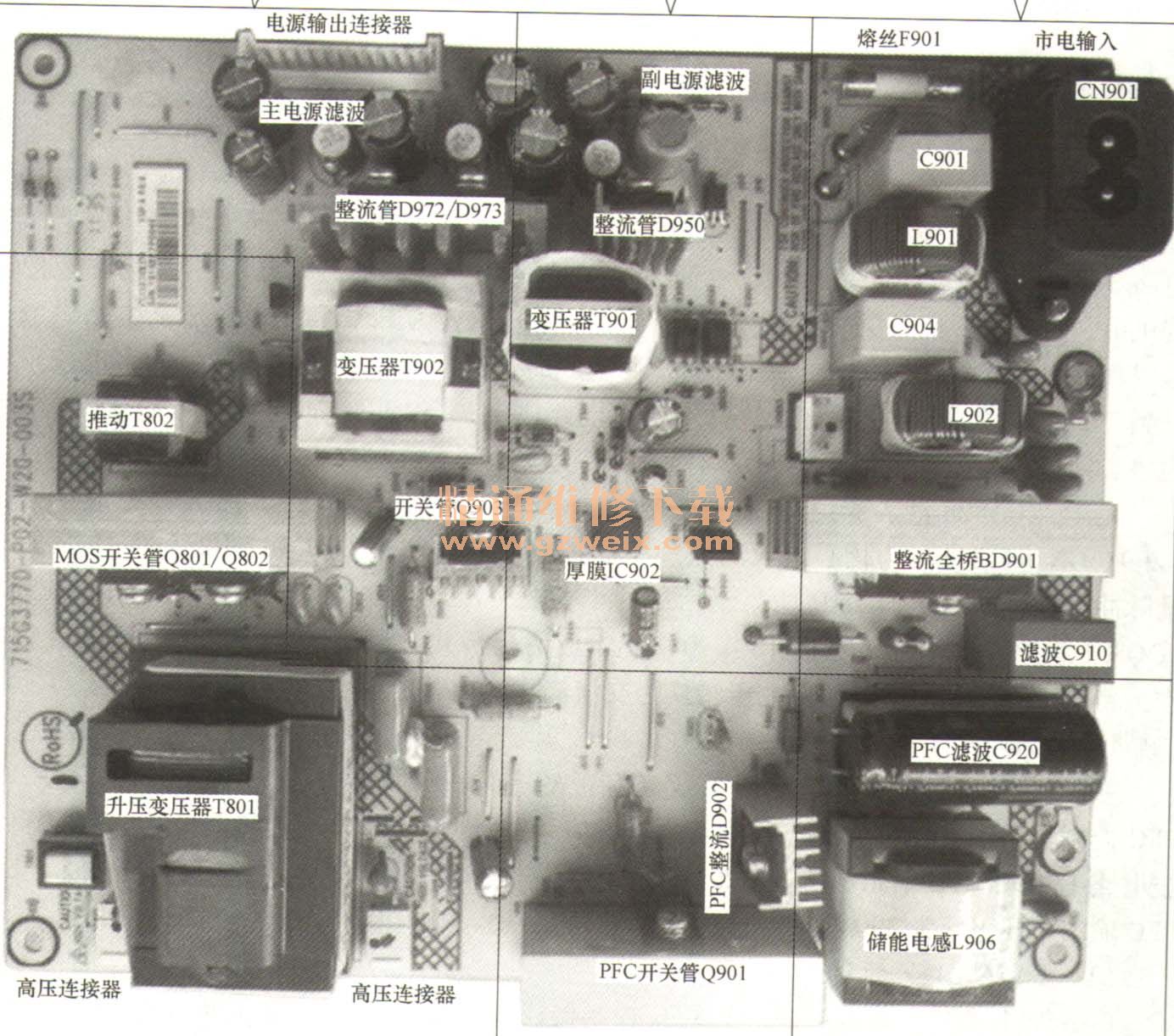

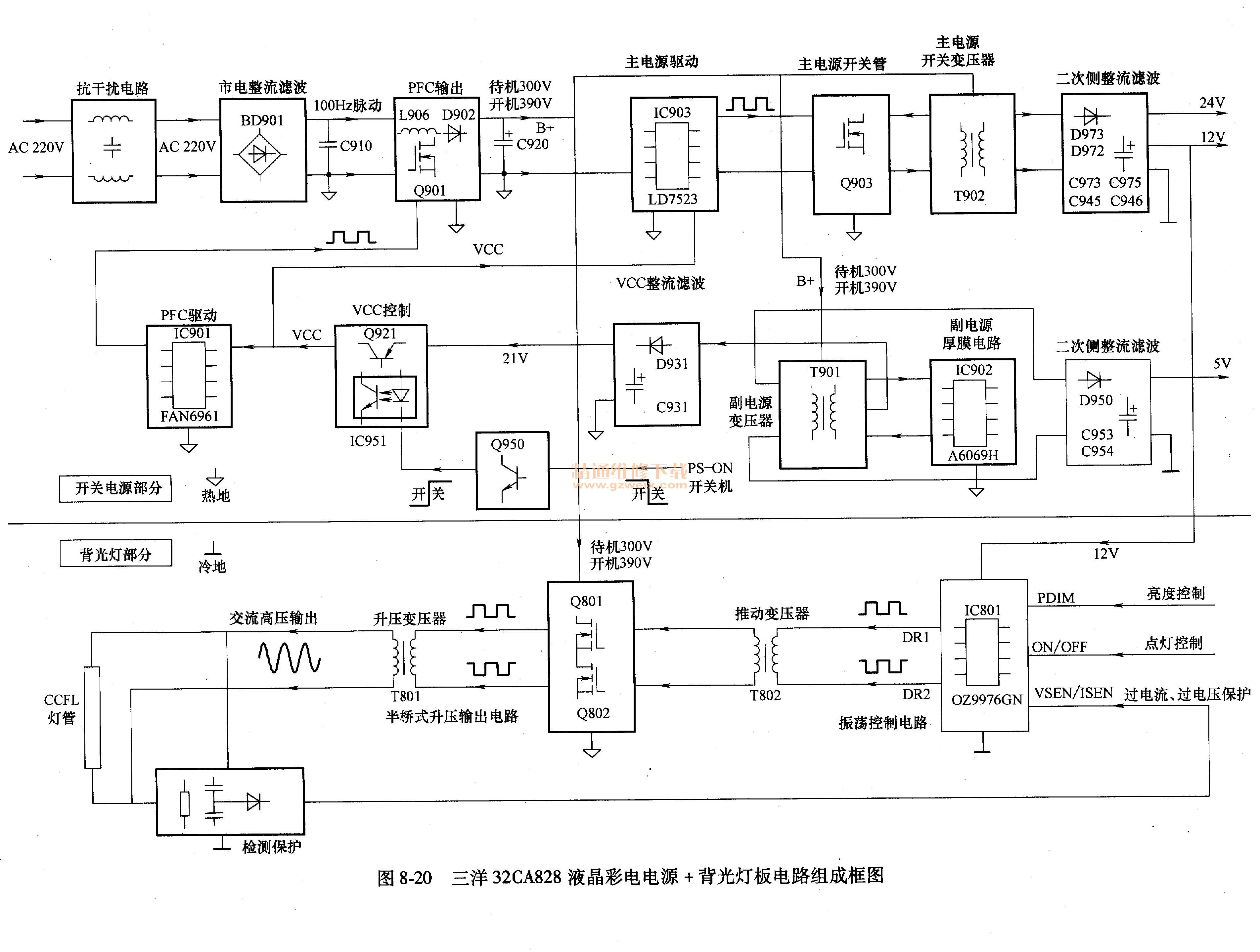

    三洋32CA828液晶彩电电源+背光灯二合一板实物图解如图8-19所示,电路组成框图如图8-20所示。



    三洋32CA828液晶彩电电源+背光灯二合一板的开关电源由三部分组成:一是以集成电路STR-A6069 H(IC902)为核心组成的副电源,产生5V和21V电压,5V为主板控制系统供电,21V电压经开关机电路控制后产生VCC电压,为PFC和主电源驱动电路供电;二是以集成电路FAN6961 SZ(IC901)为核心组成的PFC电路,将整流滤波后的市电校正后提升到390V为主、副电源和背光灯升压输出电路供电;三是以集成电路LD7523 GS(IC903)为核心组成的主电源,产生24V、12V电压,为主板和背光灯振荡驱动控制电路供电。
    三洋32CA828液晶彩电电源+背光灯二合一板的背光灯电路由两部分组成:一是由OZ9976GN(IC801)为核心组成的振荡驱动控制电路,产生DR1和DR2两路DRV驱动激励脉冲,经推动变压器T802去推动后级的半桥式升压输出电路;二是由MOSFETMET开关管Q801、Q802和升压变压器T801为核心组成的半桥式升压输出电路。遥控开机后启动工作,将PFC电路输出的390V电压转换为交流高压,将背光灯点亮。

[1] [2] [3] [4] [5]  下一页
