（3）稳压控制电路
    背光灯电路送来的R801电压送到PFC电路取样分压电路，当PFC电路输出的B＋电压升高时，通过R920～R922与R923//R919分压的取样电压也升高，通过IC901的1脚使内部误差放大器动作，并对7脚输出的PWM脉冲进行调整，使加到Q901的G极的脉冲占空比下降，从而使Q901的导通时间缩短，PFC电路输出B＋电压下降，起到稳压控制作用。当 PFC电路输出的B＋电压下降时，上述过程相反，也起到稳压控制作用。









   （4）过零检测功能
    IC901的5脚为过零检测器输入端，储能电感L906二次侧感应电压经R911、C912送到5脚，对内部振荡电路相位进行控制，使7脚输出的脉冲调制信号占空比随100Hz电压波形信号改变，实现了电压波形与电流波形同相，防止Q901在脉冲的峰谷来临时，输入电压接近0V、Q901处于导通状态而损坏。
   （5）过电流保护电路
    IC901的4脚为过电流保护输入端。当Q901会严重过电流时，在其S极电阻R916两端形成的电压降升高，通过R915使IC901的4脚电压也升高，从而使IC内部的过电流保护功能动作，切断7脚输出信号，形成过电流保护。当R916阻值增大时会引起过电流保护功能误动作，使B＋电压表现为300V 。
    2．副电源电路
    三洋32CA828液晶彩电型电源板中的副电源如图8-23所示。副电源主要由集成块IC902（STR-A6069H）、变压器1901、稳压控制电路IC952（AS431 AZTR-E 1）、光耦合器IC950（EL817MX）等元器件组成，为整机控制系统电路提供待机和正常工作所需要的5V电压。
   （1）STR-A6069 H简介

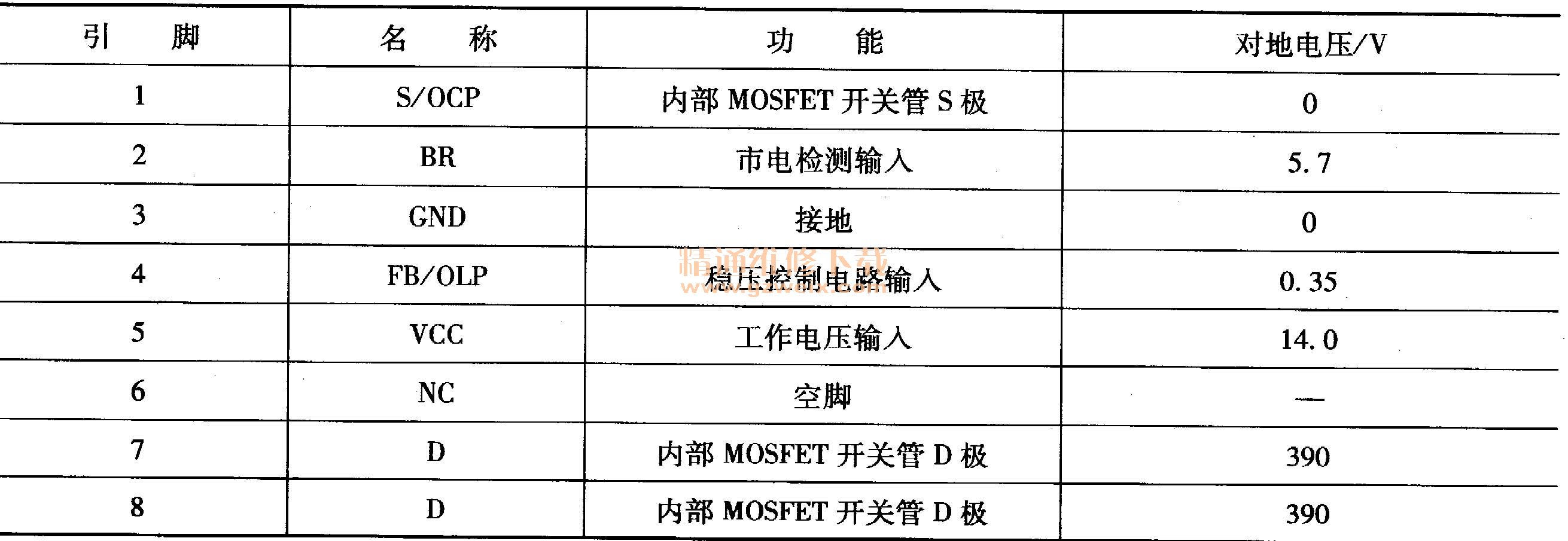

    STR-A6069 H是小型开关电源厚膜电路，内部电路如图8-24所示，体积小、功耗低，通常应用于电源板的副电源电路中。STR-A6069 H的引脚功能和对地电压见表8-8。

   （2）启动供电过程
    通电后，PFC输出电路C920、FB903、C925形成的B＋的＋300V电压为副电源供电，通过T901的一次绕组1-2-3加到IC902的7、8脚（即IC内部MOSFET开关管的D极），同时AC 220V市电经D901整流、R904、R905、R909与R906分压后加到IC902的2脚（见图8-21），IC902内部振荡电路启动工作，推动内部MOSFET开关管导通，其脉冲电流在T901中产生感应电压。T901的绕组4-5感应电压由D931整流、C931滤波产生约21V电压，该电压分为两路，一路经D903送到IC902的5脚，使IC902进入工作状态；另一路送到开关机VCC控制电路Q921的C极。
