（3）整流滤波输出电路
    D950（SBT15006JST）是一种双整流二极管，具有较大的整流输出电流，它与C953、L950、C954组成5V整流滤波输出电路，T901的二次绕组6//7-9//10中的感应电动势，经整流滤波后，产生5V直流电压，为主板控制系统和电源板开关机电路供电。
   （4）稳压控制电路
    IC950（EL817 MX）为副电源稳压光耦合器，IC952（AZ431 AZTR-E 1）为取样误差放大器，当副电源整流输出电压因某种原因上升时，IC952、IC950的导通电流会增大，将IC902的4脚电压下拉，IC902内部的电源开关管导通时间缩短，5V输出电压下降，从而起到自动稳压作用。当副电源整流输出电压下降时，上述过程相反，起到自动稳压的作用。
   （5）开关机控制电路
    开关机电路由Q950、光耦合器IC951（EL817 MX）、Q921为核心构成，采用控制PFC电路IC901和主电源驱动电路IC903的VCC供电的方式。
    开机时，PS-ON控制信号为高电平时，Q950导通，IC951导通，向Q921的B极注入高电平，Q921导通，副电源产生的约21V电压经Q921输出VCC电压，为PFC和主电源驱动电路供电，从而使整机进入准工作状态。
    遥控关机时，PS-ON控制信号为低电平时，Q950截止，IC951截止，Q921截止，切断VCC供电，PFC电路和主电源停止工作，整机进入等待状态。
    3．主电源电路
    三洋32CA828液晶彩电电源＋背光灯二合一板中的主电源电路如图8-25所示，由振荡驱动电路IC903（LD7523 GS）、光耦合器IC970（EL817 MX）、误差放大器IC971（AZ431 AZTR-E 1）、输出场效应MOSFET开关管Q903、开关变压器，T902组成，产生24V、12V电压，为主板和背光灯板供电。
   （1）LD7523 GS简介

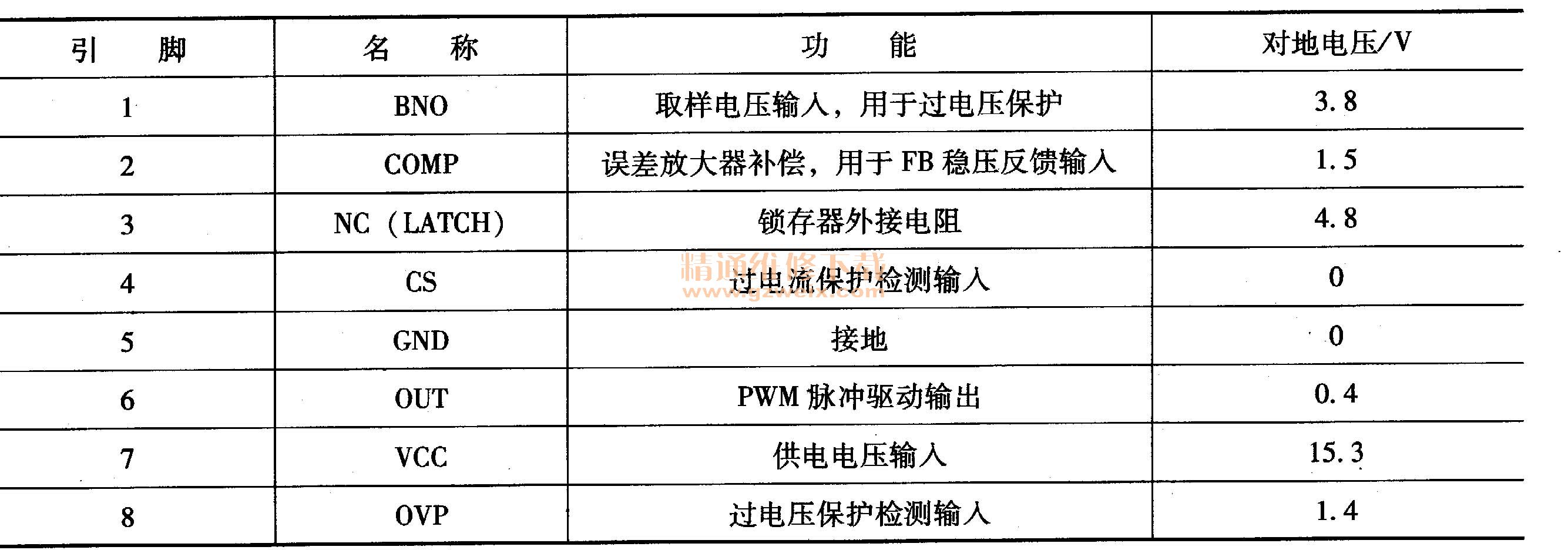

    LD7523 GS是我国台湾通嘉科技公司生产的开关电源专用驱动电路，其内部电路框图如图8-26所示，内部设有振荡电路、前沿消隐电路、驱动缓冲电路，并具有欠电压保护、过电压保护、过电流保护和锁定功能，一旦保护电路动作，开关电源控制器被锁定在保护状态，直到故障被排除后。LD7523 GS的引脚功能和对地电压见表8-9。
